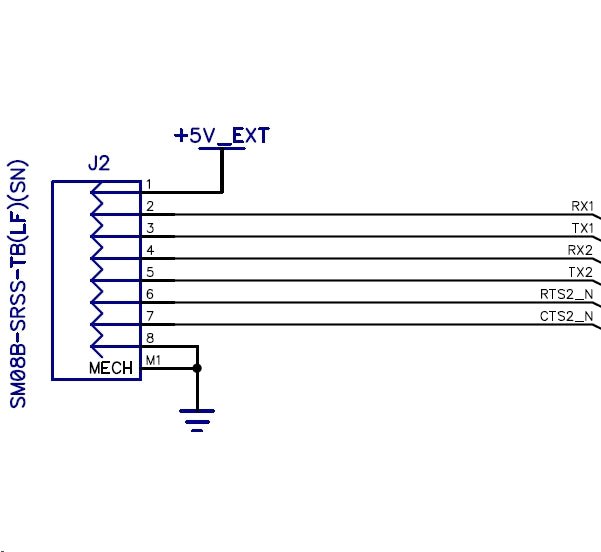

mosaic-G5 P3 RTK GNSS Smart Antenna module with USB-C, RFI protection and SMA Helix antenna - ELT0758-43x50-WP-FD - 8

Das Bild dient nur zur Veranschaulichung. Bitte beachten Sie die Produktbeschreibung.

Produktmerkmale

mosaic-G5 P3 verarbeitet gleichzeitig Signale der Konstellationen GPS, Galileo, BeiDou, QZSS und NavIC über alle GNSS-Bänder, einschließlich L-Band. Der höchste Integrationsgrad auf einem Single-Chip-Empfänger ermöglicht neue Systemarchitekturen und schafft Mehrwert für industrielle Navigations- und Robotikmärkte in Produkten wie unbemannten autonomen Fahrzeugen (UAVs), Leitsystemen und automatischen Lenkanwendungen. Mit seiner sehr hohen Aktualisierungsrate ist das Modul mosaic-G5 P3 ideal für Steuerungsanwendungen und sorgt für einen reibungslosen und zuverlässigen Betrieb. Für fortgeschrittene Benutzer bieten seine unverfälschten Rohdaten minimale Cycle Slips und ein außergewöhnlich geringes Rauschen bei Trägerphasen- und Pseudostreckenmessungen. mosaic-G5 P3 schützt die Systemintegrität mit mehrschichtigen Abwehrmechanismen, darunter ein Root of Trust, Stör- und Spoofing-Erkennung, kryptografische Authentifizierung von Navigationsnachrichten durch Galileo OSNMA und mehr. Hochwertige, anwendungsspezifische Funktionen wie Moving Baseline sind ebenfalls verfügbar.

mosaic-G5 P3 bietet native Unterstützung für eine Reihe von Korrekturdiensten und findet die perfekte Balance zwischen Leistung und Datennutzung. Es unterstützt standardmäßige RTCM-Korrekturen für virtuelle Referenzstationen (VRS) in einer Netzwerk-RTK-Konfiguration oder einer lokalen Basisstationskonfiguration. SSR-Korrekturdienste im SPARTN-Format werden ebenfalls für Massenmarktanwendungen unterstützt, und der direkte Empfang globaler PPP-Dienste vereinfacht die Implementierung.

Antenneneingang mit SMA-Anschluss
On-Board 3,3V-Spannungsregler mit geringem Rauschen
USB-Anschluss mit USB-C-Stecker
Time-Pulse-LED, Power-LED, RTK-LED
Umfangreiche Visualisierungs- und Bewertungsfunktionen
Backup-Superkondensator
Abmessungen 45x12 mm
Gewicht: 28 g
Vollständig montiert, versiegelt und einsatzbereit
Magnetische Halterung mit wasserdichtem 3M-Doppelklebeband
Wasserdichtes 3M-Doppelklebeband zur Montage

Produktdetails

Allgemeine Beschreibung:

789 Hardware-Kanäle zur gleichzeitigen Verfolgung aller sichtbaren unterstützten Satellitensignale
5 Konstellationen RTK-Engine (Rover) und fortschrittliche RTK-Technologie
Vollständige Rohmessdaten
AIM+: Branchenführende Anti-Jamming, Anti-Spoofing Interferenzüberwachung und -minderung
IONO+: Fortschrittlicher Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: a posteriori Mehrwege-Schätzer zur Minderung von Code- und Phasen-Mehrwegen
LOCK+: Überragende Tracking-Robustheit unter starken mechanischen Stößen oder Vibrationen
RAIM+: Erweiterte autonome Integritätsüberwachung des Empfängers
22,8 x 16,4 x 2,4 mm LGA-Gehäuse

Frequenz:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

* L6-Unterstützung und Galileo HAS-Unterstützung werden per Software-Update bereitgestellt

Einzelpunktpositionierung (RMS):

Horizontal: 1,2 m
Vertikal: 1,9 m
Zeitgenauigkeit (xPPS out) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V3.X (MSM enthalten)
Datenformat - NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

Physikalische Eigenschaften:

Verpackung: 94-Pin LGA
Abmessungen: 22,8 × 16,4 × 2,4 mm
Gewicht: 2,2 g

Umweltspezifikationen:

Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +85 °C
Luftfeuchtigkeit: 5 % ~ 95 % Nicht kondensierend
Vibration: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbit/s, einer mit Hardware-Flusskontrolle)
1 × USB (2.0, HS bis zu 480 Mbit/s)
2 x Ereigniseingänge
2 x GPIO
2 x PPS-Ausgang

* Wird über Software-Updates bereitgestellt

Materialien & Pflege

NDAA-Erklärung

Please log in to download the NDAA statement.

New

ELT0758 mosaic-G5 P3 RTK GNSS Smart-Antennenmodul mit USB-C, RFI-Schutz und SMA-Helix-Antenne im Metallgehäuse

Name: ELT0758 mosaic-G5 P3 RTK GNSS Smart-Antennenmodul mit USB-C, RFI-Schutz und SMA-Helix-Antenne im Metallgehäuse
Brand: Septentrio
Price: 429.99 EUR
Availability: InStock

Artikelnummer: ELT0758-BP-FD

Barcode: 4751046557589

Brand: Septentrio

Made in EU

€429,99

exkl. MwSt.

mosaic-G5 P3 RTK GNSS Smart-Antennenmodul mit USB-C, RFI-Schutz und SMA-Helix-Antenne im Metallgehäuse.

Das Modul mosaic-G5 P3 integriert All-Band-GNSS mit Signalmodernisierung und innovativen Positionierungsalgorithmen unter Verwendung von Real-time Kinematics (RTK), PPP-RTK und Precise Point Positioning* (PPP)-Technologien in einem kompakten, energieeffizienten Formfaktor. Als zuverlässigster Positionssensor vom vertrauenswürdigsten Namen im Bereich GNSS gewährleistet mosaic-G5 P3 eine beispiellose Zuverlässigkeit und Leistung.

WARNUNG: Beim Betrieb des Geräts mit einem Netzteil dürfen geerdete Antennen NUR angeschlossen werden, wenn das Gerät ausgeschaltet ist.

Auf Lager (>10 Stk.)
