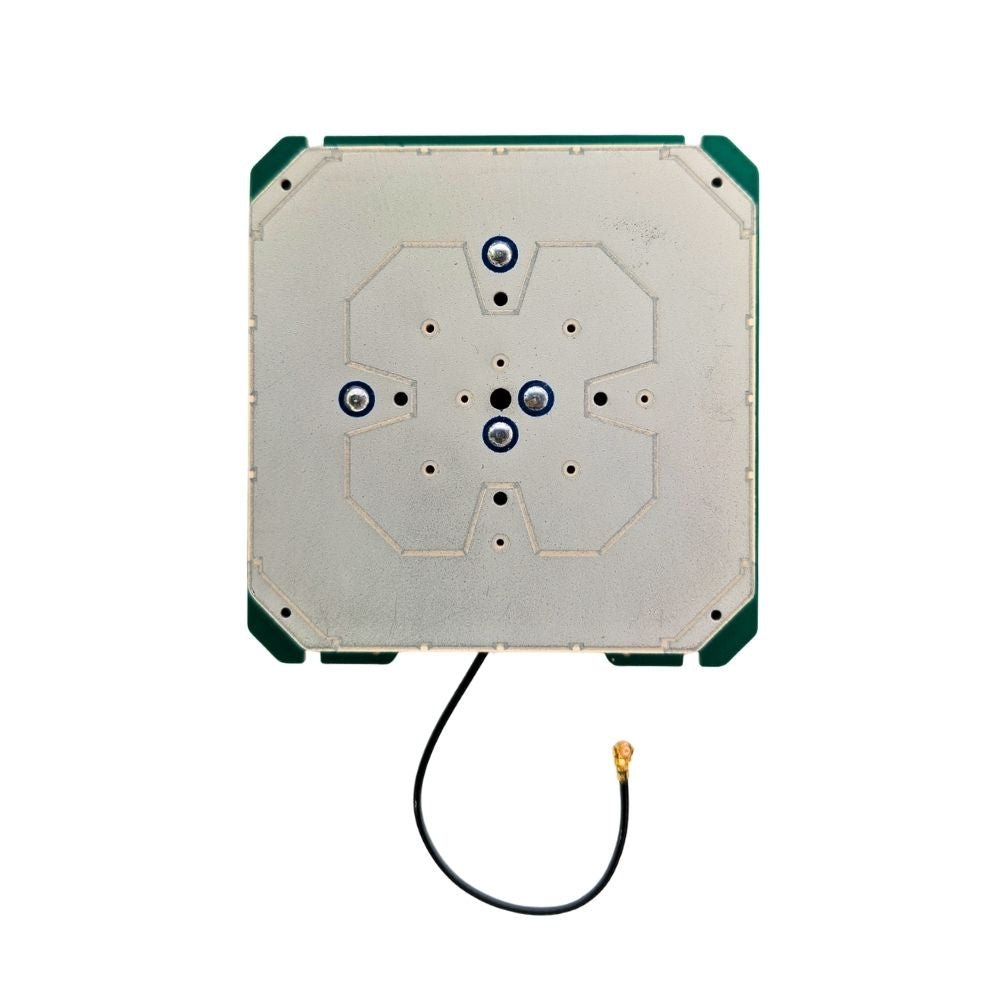

ELT0245 GNSS-Vollband-Aktiv-Patchantenne, Schraubmontage
exkl. MwSt.
Aktive Full-Band GNSS Embedded PPO Patch-Antenne mit Schraubbefestigung und Kabel
Hochleistungs-Multiband-GNSS-Antenne, entwickelt für professionelle Anwendungen, die eine extrem präzise Positionierung über die L1-, L2-, L5-, L6- und L-Band-Frequenzen (1164–1300 Hz, 1525–1606 MHz) erfordern. Diese Antenne kombiniert außergewöhnliche Signalempfindlichkeit mit robuster Haltbarkeit und ist für geschäftskritische Anwendungen in autonomen Systemen, geodätischer Vermessung und hochgenauer Navigation konzipiert.
Auf Lager (>100 Stk.)
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
GNSS-Frequenzbänder
- GPS: L1/L2/L5
- GLONASS: G1/G2/G3
- GALILEO: E1/E5a/E5b/E6
- BDS: B1I/B1C/B2a/B2b/B3
- QZSS: L1/L2C/L5/L6
- IRNSS: L5
Elektrisch
- Frequenzbereich: 1164–1300 MHz, 1525–1606 MHz
- Impedanz: 50 Ω
- Polarisation: RHCP
- Strahlungsdiagramm: Direktional
LNA elektrisch
- LNA-Verstärkung: 38 ±4 dB
- Rauschzahl: ≤ 2,5 dB
- Ausgangs-VSWR: < 2,0
- Filter-Sperrdämpfung:
≥ 60 dB f0 & f1 ±100 MHz
f0: (1164 MHz, 1300 MHz)
f1: (1525 MHz, 1609 MHz) - Betriebsspannung: 3–5 V
- Arbeitsstrom: 19,6 ±4 mA
Mechanisch

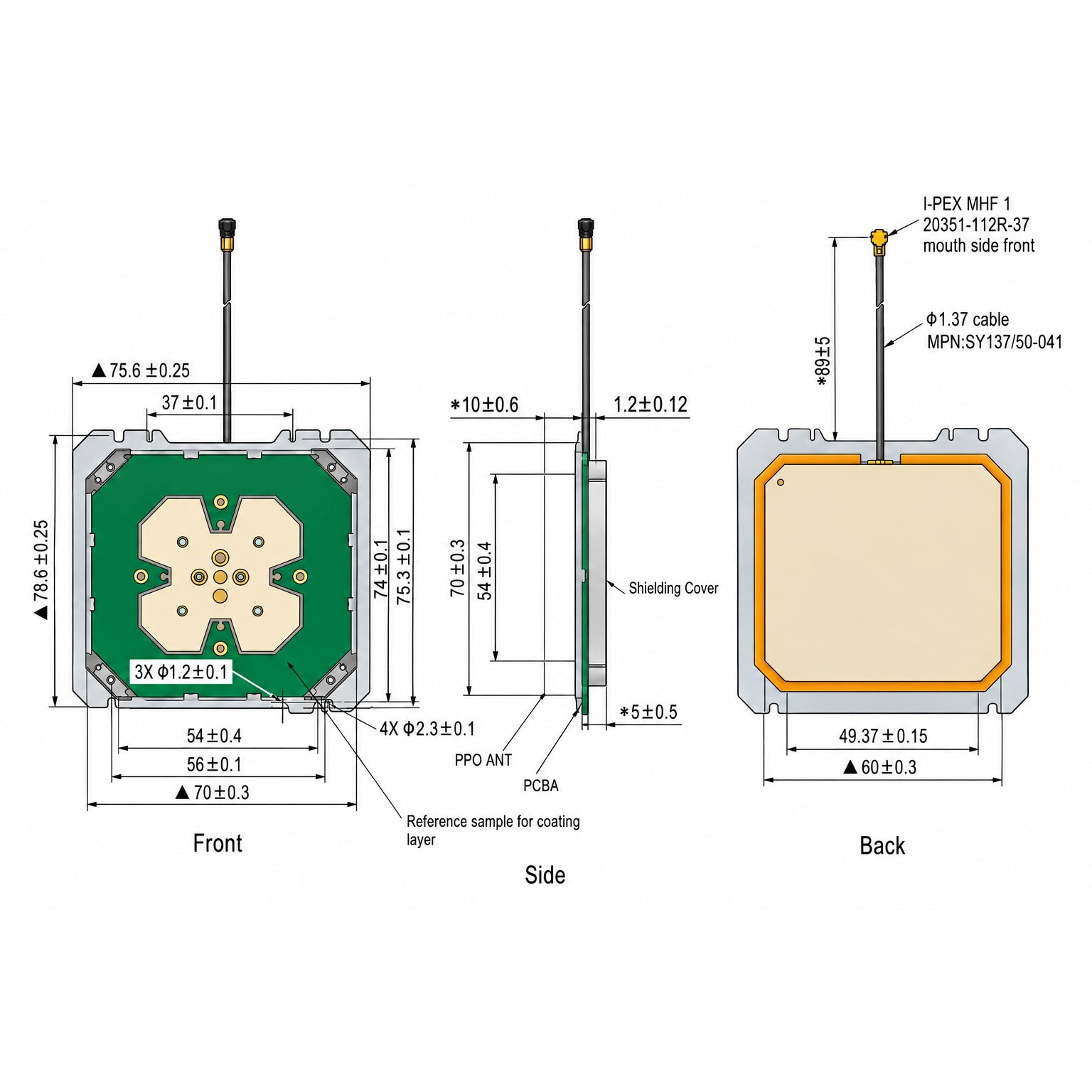

- Abmessungen: 78,6 mm × 75,6 mm × 16,2 mm
- Material: PCB + PPO
- Kabelabmessungen: Ø1,37 × 89 ±5 mm
- Steckertyp: I-PEX MHF1
- Befestigungsart: Schraube
- Typisches Gewicht: 85 g
Umwelt
- Betriebstemperatur: -40 °C bis +85 °C
- Lagertemperatur: -40 °C bis +85 °C
- RoHS, REACH, POPs-konform
