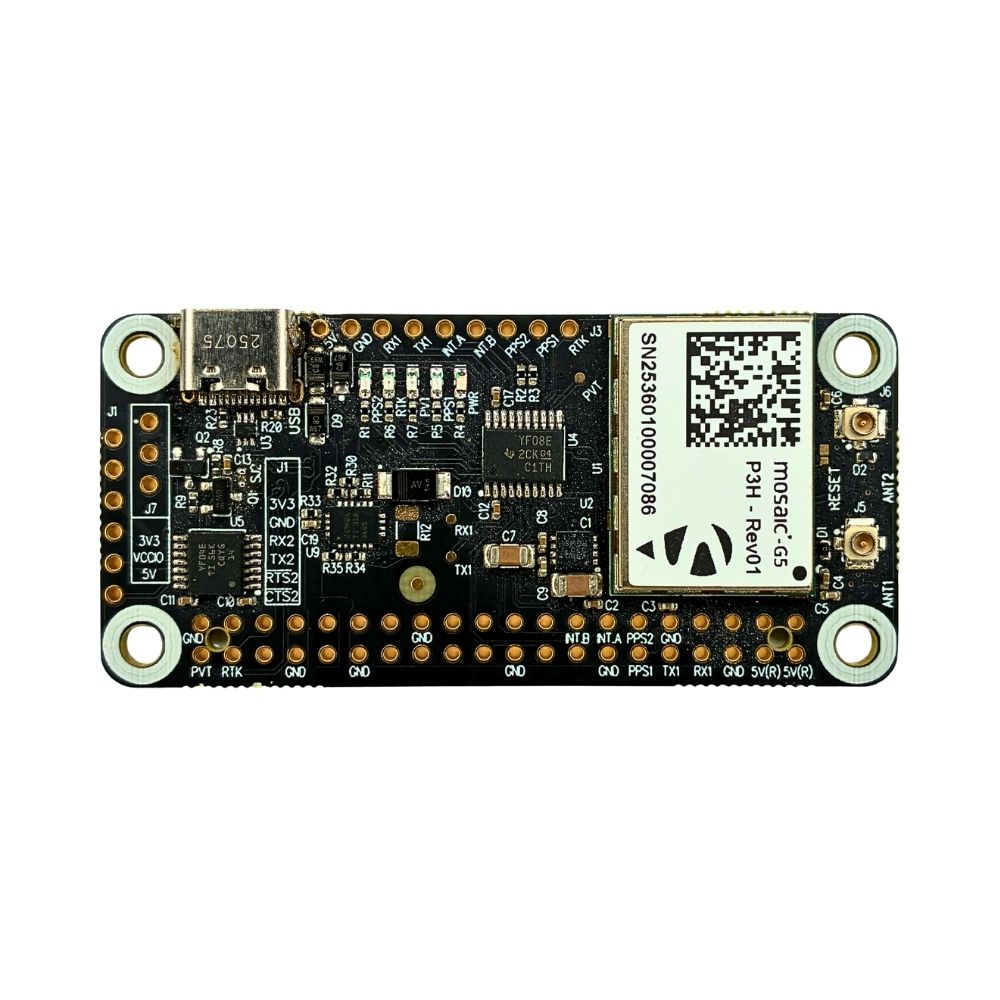

mosaic-G5 P3H Dual Channel RTK GNSS Raspberry PI HAT - ELT0779 - 1

mosaic-G5 P3H Dual Channel RTK GNSS Raspberry PI HAT - ELT0779 - 2

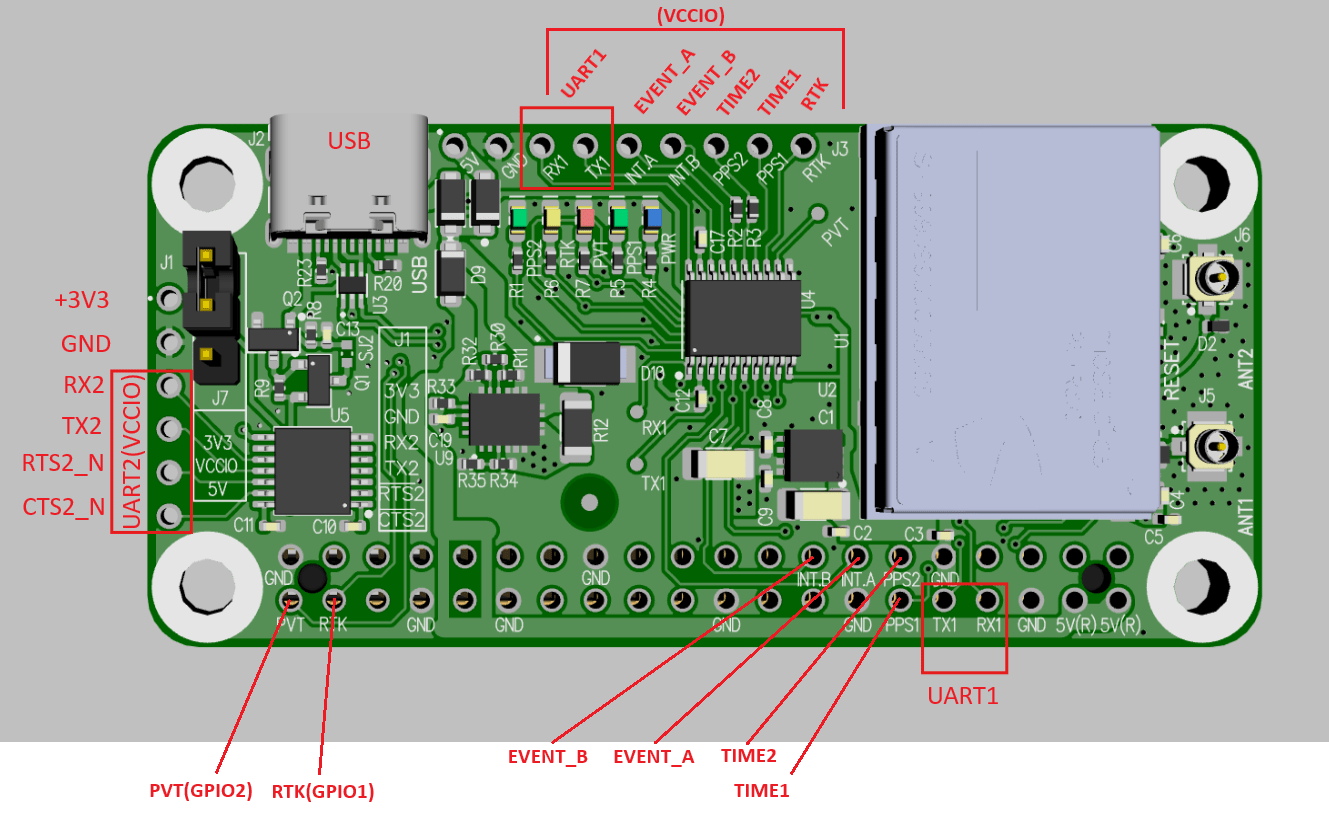

mosaic-G5 P3H Dual Channel RTK GNSS Raspberry PI HAT - ELT0779 - 3

Das Bild dient nur zur Veranschaulichung. Bitte beachten Sie die Produktbeschreibung.

Produktmerkmale

Raspberry PI 40-Pin-Erweiterungsheader, unterstützt alle Raspberry PI kompatiblen Boards und Jetson Nano

USB-C-Anschluss

Zwei Antenneneingänge mit IPEX-Anschlüssen

On-Board rauscharmer 3,3 V Spannungsregler

On-Board Spannungspegelwandler für 5V-Kompatibilität

Zeitimpuls-LED: Grün, Power-LED: Lila, PVT-LED (GPIO2): Rot, RTK-LED (GPIO1): Orange

ELT_RtkBase voll ausgestattete Software

RxTools Steuerungs- und Analysesoftware

Umfassende Visualisierungs- und Bewertungsfunktionen

Unterstützt On-Board-Batteriehalterung für ML1220 Akku für lange Backup-Anwendungen

Abmessungen 65x30,5x10 mm

Vollständig montiert und sofort einsatzbereit

ELT_RTKBase Benutzerhandbuch

Produktdetails

Allgemeine Beschreibung:

789 Hardware-Kanäle zur gleichzeitigen Verfolgung aller sichtbaren, unterstützten Satellitensignale
5-Konstellationen-RTK-Engine (Rover) und fortschrittliche RTK-Technologie
Galileo High Accuracy Service (HAS)
AIM+: Branchenführende Störungsüberwachung und -minderung für Stör- und Täuschungsabwehr
IONO+: Fortschrittlicher Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: a posteriori Multipath-Schätzer zur Minderung von Code- und Phasen-Mehrwegeeffekten
LOCK+: überragende Robustheit der Signalverfolgung bei starken mechanischen Stößen oder Vibrationen
RAIM+: Fortschrittliche autonome Integritätsüberwachung des Empfängers

Frequenzen:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6

Einpunktpositionierung (RMS):

Horizontal: 1,2 m
Vertikal: 1,9 m
Zeitgenauigkeit (xPPS-Ausgang) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzdaten - RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzdaten - RTCM V3.X (MSM enthalten)
Datenformat - NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

GNSS-Attitude-Genauigkeit (RMS)

Antennenabstand / Gierwinkel / Nickwinkel / Rollwinkel
1 m / 0,15° / 0,25°
5 m / 0,03° / 0,05°
Verbesserte Genauigkeit mit längerer Antennenbasislinie
Datenaktualisierungsrate: 20 Hz

Galileo High Accuracy Service (RMS):

HAS: 0,25 m / 0,4 m (aktuell)
HAS: 0,1 m / 0,2 m (sobald der HAS-Dienst SL1 erreicht)

Umgebungsbedingungen:

Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +85°C
Luftfeuchtigkeit: 5% ~ 95% ohne Kondensation
Vibration: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbps, einer mit Hardware-Flow-Control)
1 × USB (2.0, HS bis zu 480 Mbps)
2 x Ereignis-Eingänge
2 x GPIO
2 x PPS-Ausgänge
1 x SD-Speicherkarte

Downloads

NDAA-Erklärung

Please log in to download the NDAA statement.

mosaic-G5 P3H Dual Channel RTK GNSS Raspberry Pi HAT

Name: mosaic-G5 P3H Dual Channel RTK GNSS Raspberry Pi HAT
Brand: Septentrio
Price: 409.99 EUR
Availability: InStock

Artikelnummer: ELT0779

Barcode: 4751046557794

Brand: Septentrio

Made in EU

€409,99

exkl. MwSt.

mosaic-G5 P3H Dual-Channel All-Konstellations-Multifrequenz-Hochleistungs-Hochpräzisions-RTK Raspberry Pi HAT

Der mosaic-G5 P3H Hochzuverlässigkeits-Empfänger verfolgt alle globalen Navigationssatellitensysteme (GNSS) Konstellationen und unterstützt alle aktuellen und zukünftigen Signale.

AIM+ Erweiterte Funktionalität mit Stör- und Spoofing-Erkennung und automatischer Interferenzminderung
APME+ A posteriori Multipath-Schätzer zur Minderung von Code- und Phasen-Multipath
LOCK+ Überragende Tracking-Robustheit unter starken mechanischen Stößen oder Vibrationen
IONO+ Bietet erweiterten Schutz vor ionosphärischen Störungen
RAIM+ Autonome Integritätsüberwachung des Empfängers

WARNUNG: Beim Betrieb des Geräts mit einem Netzteil dürfen geerdete Antennen NUR angeschlossen werden, wenn das Gerät ausgeschaltet ist.
