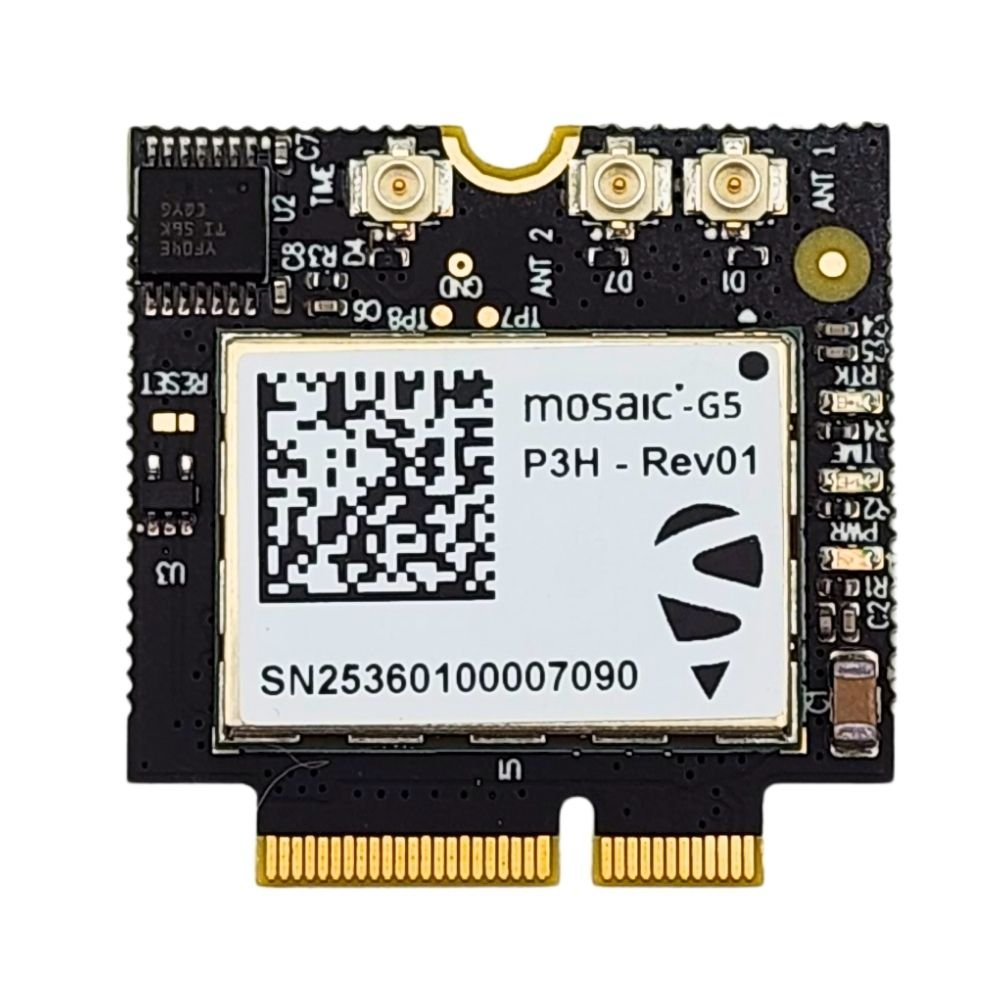

mosaic-G5 P3H Dual Channel M.2 socket RTK GNSS receiver - ELT0775 - 1

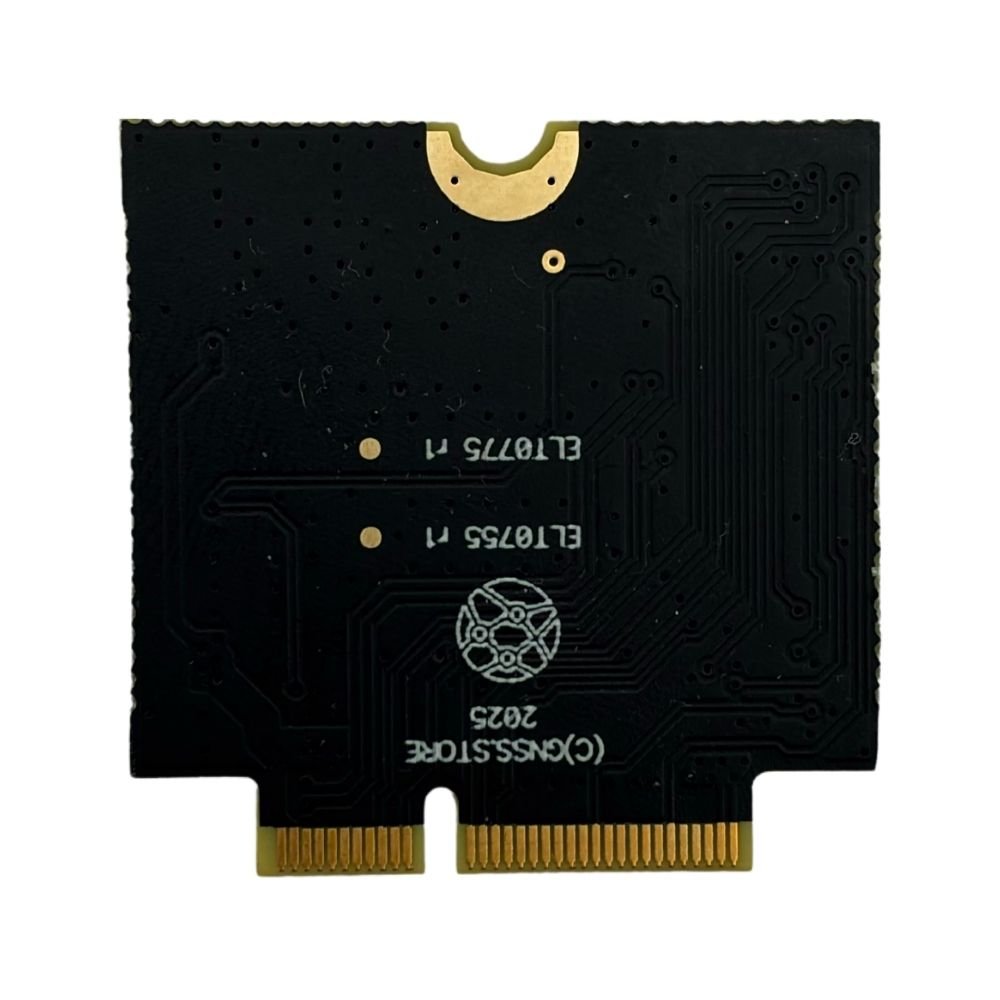

mosaic-G5 P3H Dual Channel M.2 socket RTK GNSS receiver - ELT0775 - 2

mosaic-G5 P3H Dual Channel M.2 socket RTK GNSS receiver - ELT0775 - 3

Das Bild dient nur zur Veranschaulichung. Bitte beachten Sie die Produktbeschreibung.

Produktmerkmale

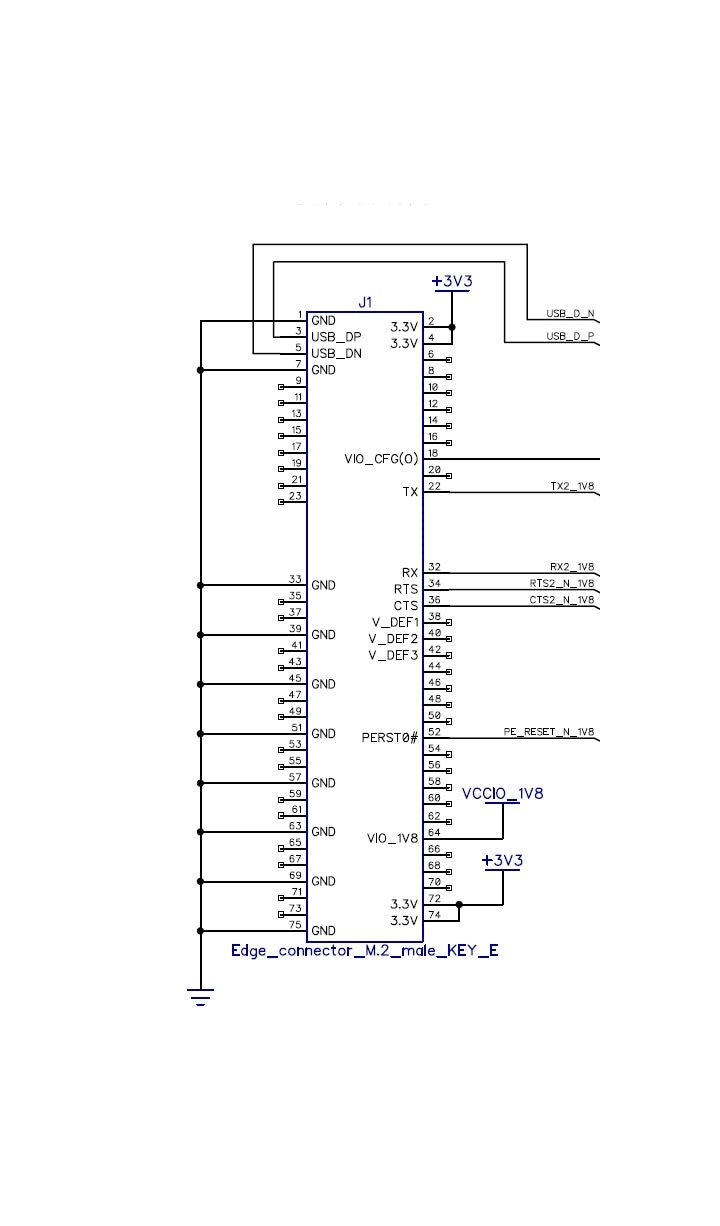

M.2 3030 Key-E kompatibel (Teil von NGFF, Next Generation Form Factor)
Zwei Antenneneingänge mit IPEX-Anschlüssen
USB- und UART-Schnittstellen mit CTS/RTS-Schnittstellen verwendet
Zeitimpuls-LED: Grün, Betriebs-LED: Lila, RTK-LED (GPIO1): Orange
RxTools Steuerungs- und Analysesoftware
Umfangreiche Visualisierungs- und Auswertungsfunktionen
Abmessungen 22 x 42 mm
Gewicht: 10 g.
Vollständig montiert, getestet und sofort einsatzbereit

Produktdetails

Allgemeine Beschreibung:

789 Hardwarekanäle für die simultane Verfolgung aller unterstützten sichtbaren Satellitensignale
RTK-Engine (Rover) für 5 Konstellationen und fortschrittliche RTK-Technologie
AIM+: Branchenführende Überwachung und Minderung von Störungen durch Jamming, Spoofing und Interferenzen
IONO+: Erweiterter Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: A-posteriori-Mehrwegeauswertung zur Minderung von Code- und Phasen-Mehrwegeausbreitung
LOCK+: Überlegene Robustheit bei der Verfolgung unter starken mechanischen Stößen oder Vibrationen
RAIM+: Erweiterte autonome Integritätsüberwachung des Empfängers
22,8 x 16,4 x 2,4 mm LGA Paket

Frequenz:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

(*) L6-Unterstützung und Galileo-HAS-Unterstützung werden per Software-Update bereitgestellt.

Einzelpunktpositionierung (RMS):

Horizontal: 1,2 m

Vertikal: 1,9 m

Zeitgenauigkeit (xPPS Ausgang) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzdaten – RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzdaten – RTCM V3.X (MSM enthalten)
Daten Format – NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

Physikalische Eigenschaften:

Gehäuse: 94-poliger LGA
Abmessungen: 22,8 × 16,4 × 2,4 mm
Gewicht: 2,2 g

Umgebungsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -55 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % (keine Kondensation)
Vibrationsprüfung: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbit/s, eine Schnittstelle mit Hardware-Flusssteuerung)
1 x USB (2.0, HS bis zu 480 Mbit/s)
2 x Ereigniseingänge
2 x GPIO
2 x PPS-Ausgänge

* Wird per Software-Update bereitgestellt

Materialien & Pflege

Ultraleichte Helixantenne für Drohnen

NDAA-Erklärung

Please log in to download the NDAA statement.

mosaic-G5 P3H Dual Channel M.2 Socket RTK GNSS Empfänger

Name: mosaic-G5 P3H Dual Channel M.2 Socket RTK GNSS Empfänger
Brand: Septentrio
Price: 409.99 EUR
Availability: InStock

Artikelnummer: ELT0775-USB

Barcode: 4751046557756

Brand: Septentrio

Made in EU

€409,99

exkl. MwSt.

mosaic-G5 P3H M.2 Sockel Zweikanal-Allkonstellations-Mehrfrequenz-Hochleistungs-RTK-GNSS-Empfänger mit hoher Präzision.

Der hochzuverlässige Empfänger mosaic-G5 P3H erfasst alle Konstellationen des Globalen Navigationssatellitensystems (GNSS) und unterstützt alle aktuellen und zukünftigen Signale.

AIM+ Erweiterte Funktionalität mit Störungs- und Spoofing-Erkennung und automatischer Interferenzminderung.

APME+ a posteriori multipath estimator for code and phase multipath mitigation.

LOCK+ bietet überlegene Tracking-Robustheit auch bei starken mechanischen Stößen oder Vibrationen.

IONO+ bietet fortschrittlichen Schutz vor ionosphärischen Störungen.

Autonome Integritätsüberwachung des RAIM+ -Empfängers

Interface Configurations: USB Only

USB Only USB+UART+RESET (only for 1.8V platform)

Auf Lager (>10 Stk.)
