mosaic-G5 P3H Dual Channel RTK InCase PIN GNSS Empfängerplatine

Produktmerkmale

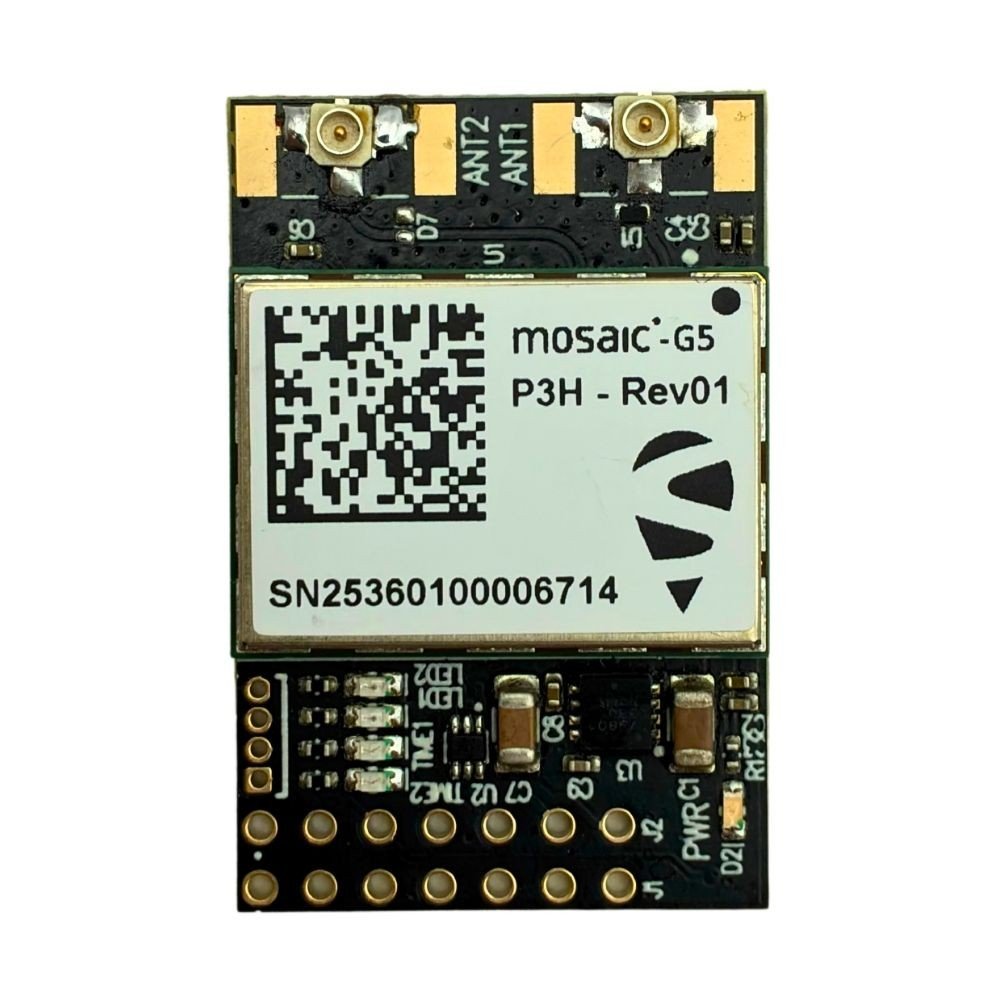

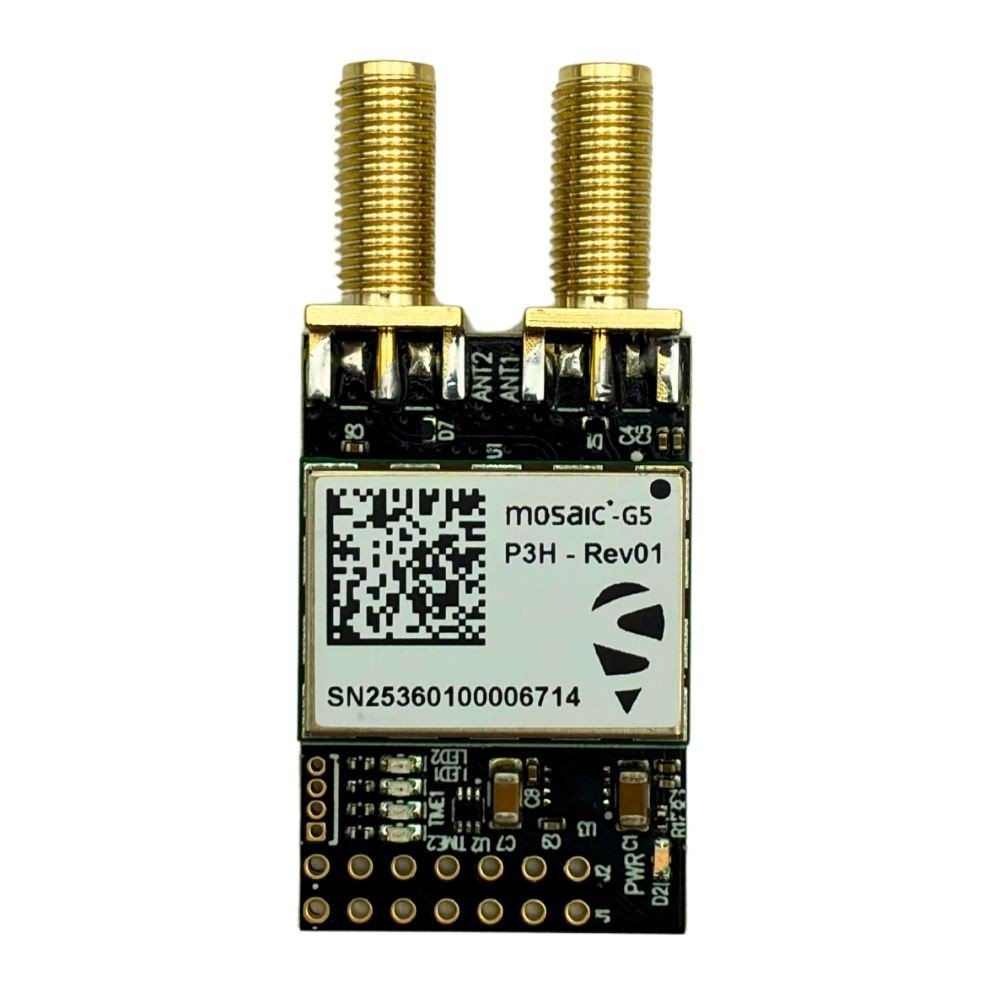

Zwei Antenneneingänge mit SMA- oder IPEX-Anschluss
USB und 2 UART (3,3 V), eine davon mit Hardware-Flusssteuerungsschnittstelle
EVENTA, EVENTB externe Ereigniseingänge (3,3 V)
PPS-Ausgang (3,3 V)
Grüne Zeitimpuls-LED, violette Betriebs-LED, rote LED (GPIO1), orange LED (GPIO2)
RxTools Steuerungs- und Analysesoftware
Umfangreiche Visualisierungs- und Auswertungsfunktionen
Abmessungen 24 x 38 mm
Gewicht: 10 g.
Vollständig montiert, getestet und sofort einsatzbereit

Produktdetails

Allgemeine Beschreibung:

789 Hardwarekanäle für die simultane Verfolgung aller unterstützten sichtbaren Satellitensignale
RTK-Engine (Rover) für 5 Konstellationen und fortschrittliche RTK-Technologie
AIM+: Branchenführende Überwachung und Minderung von Störungen durch Jamming, Spoofing und Interferenzen
IONO+: Erweiterter Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: A-posteriori-Mehrwegeauswertung zur Minderung von Code- und Phasen-Mehrwegeausbreitung
LOCK+: Überlegene Robustheit bei der Verfolgung unter starken mechanischen Stößen oder Vibrationen
RAIM+: Erweiterte autonome Integritätsüberwachung des Empfängers
22,8 x 16,4 x 2,4 mm LGA Paket

Frequenz:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

(*) L6-Unterstützung und Galileo-HAS-Unterstützung werden per Software-Update bereitgestellt.

Einzelpunktpositionierung (RMS):

Horizontal: 1,2 m

Vertikal: 1,9 m

Zeitgenauigkeit (xPPS Ausgang) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzdaten – RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzdaten – RTCM V3.X (MSM enthalten)
Daten Format – NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

Physikalische Eigenschaften:

Gehäuse: 94-poliger LGA
Abmessungen: 22,8 × 16,4 × 2,4 mm
Gewicht: 2,2 g

Umgebungsbedingungen:

Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -55 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % (keine Kondensation)
Vibrationsprüfung: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbit/s, eine Schnittstelle mit Hardware-Flusssteuerung)
1 x USB (2.0, HS bis zu 480 Mbit/s)
2 x Ereigniseingänge
2 x GPIO
2 x PPS-Ausgänge

* Wird per Software-Update bereitgestellt

Materialien & Pflege

NDAA-Erklärung

Please log in to download the NDAA statement.

mosaic-G5 P3H Dual Channel RTK InCase PIN GNSS Empfängerplatine

Name: mosaic-G5 P3H Dual Channel RTK InCase PIN GNSS Empfängerplatine
Brand: Septentrio
Price: 359.99 EUR
Availability: InStock

Artikelnummer: ELT0770-S

Barcode: 4751046557701

Brand: Septentrio

OEM Customization Available

B2B-Großhandelspreise verfügbar

Registrieren Sie sich als Großhandelskunde, um Sonderpreise und Mengenrabatte für viele Produkte zu erhalten.

B2B-Beratung anfordern

€359,99

exkl. MwSt.

mosaic-G5 P3H All-Constellation Dual Channel Multi-Frequency Top-Performance High Precision RTK GNSS Receiver.

Der hochzuverlässige Empfänger mosaic-G5 P3H erfasst alle Konstellationen des Globalen Navigationssatellitensystems (GNSS) und unterstützt alle aktuellen und zukünftigen Signale.

AIM+ Erweiterte Funktionalität mit Störungs- und Spoofing-Erkennung und automatischer Interferenzminderung.

APME+ a posteriori multipath estimator for code and phase multipath mitigation.

LOCK+ bietet überlegene Tracking-Robustheit auch bei starken mechanischen Stößen oder Vibrationen.

IONO+ bietet fortschrittlichen Schutz vor ionosphärischen Störungen.

Autonome Integritätsüberwachung des RAIM+ -Empfängers

WARNUNG: Beim Betrieb des Geräts mit einem Netzteil dürfen geerdete Antennen NUR angeschlossen werden, wenn das Gerät ausgeschaltet ist.

Please log in to download the datasheet.

Available in stock (>10 pcs)

Anschluss: SMA

SMA IPEX

🛡️

Garantie

1 Jahr eingeschränkte Garantie

↩️

Rückgabe

14 Tage Rückgaberecht

⚙️

Support

Lebenslanger technischer Support
