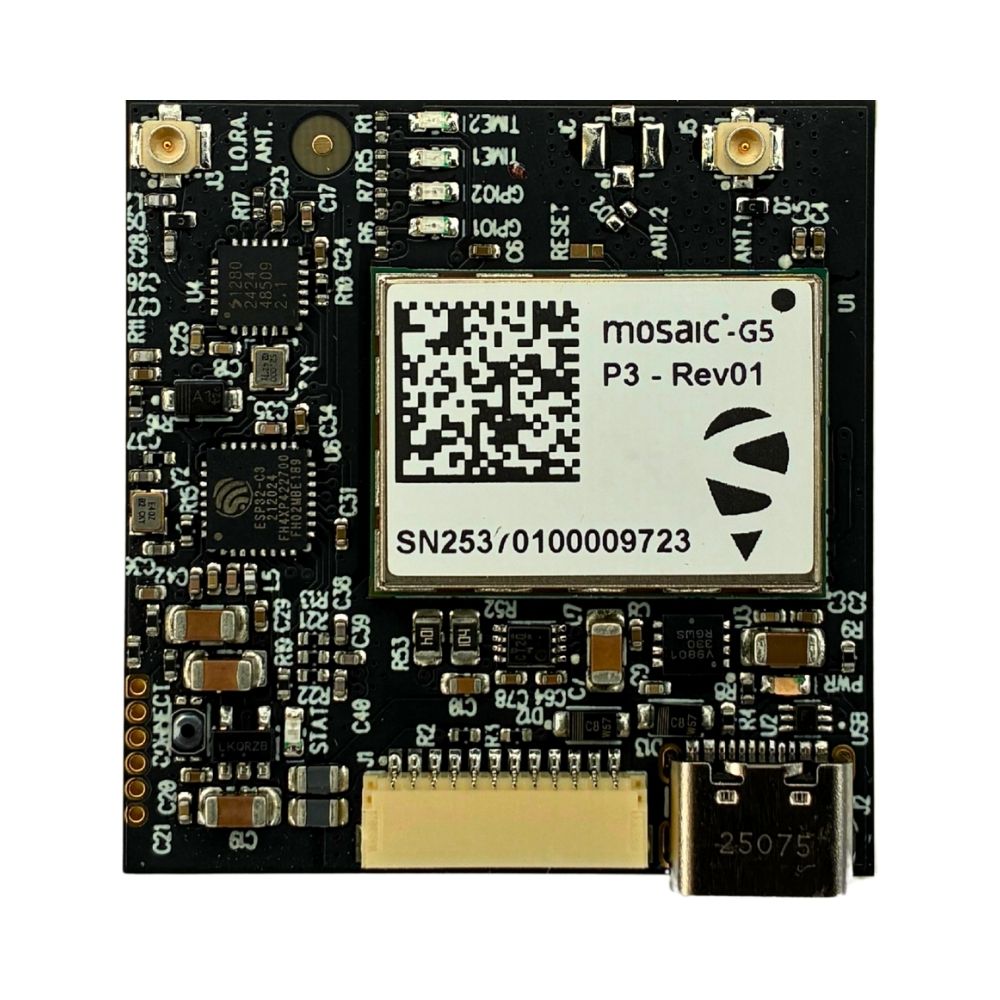

mosaic-G5 RTK mit LoRa-Technologie, GNSS-Empfängerplatine, USB-C-/JST-Anschlüsse

Produktmerkmale

Ein RTK-GNSS-Empfänger mit integriertem LoRa eignet sich ideal für Anwendungen, die zentimetergenaue Präzision in Gebieten mit eingeschränktem oder gar keinem Internetzugang erfordern. Die LoRa-Verbindung bietet einen energiesparenden Kanal mit großer Reichweite für den direkten Empfang von RTCM-Korrekturen von einer lokalen Basisstation.

Dadurch eignet es sich besonders für:

Vermessung und Bauwesen – zuverlässige Korrekturen ohne Mobilfunknetze.
Präzisionslandwirtschaft – kosteneffiziente Steuerung von Traktoren und Feldgeräten.
Drohnen und UAVs – leichter, energieeffizienter Korrekturkanal.
Drohnenschwärme und Multi-Drohnen-Operationen – eine Basisstation kann viele Drohnen gleichzeitig bedienen und so eine synchronisierte, hochpräzise Positionierung gewährleisten.
Autonome Roboter und Fahrzeuge – verlässliche lokale Infrastruktur für die Navigation.

Kurz gesagt: RTK + LoRa bietet eine einfache, effiziente und skalierbare Positionierung auf Zentimeterebene sowohl für einzelne Geräte als auch für koordinierte Gerätegruppen.

GNSS-Antenneneingang mit IPEX-Anschluss
LoRa-Antenneneingang mit IPEX-Anschluss
LoRa-Konfigurationsschalter
USB-C-Anschluss
12-poliger JST SH-Stecker
USB- und eine UART-Schnittstelle mit Hardware-Flusssteuerung
Technologischer MCU-Programmieranschluss (6-polig)
EVENTA, EVENTB: 3,3 V LVTTL, 5 V-tolerant, geschützt, hochohmige externe Ereigniseingänge
PPS-Ausgang (3,3 V)
Zeitimpuls-LED: Grün, Betriebs-LED: Lila, PVT-LED (GPIO2): Rot, RTK-LED (GPIO1): Orange
RxTools Steuerungs- und Analysesoftware
Umfangreiche Visualisierungs- und Auswertungsfunktionen
Abmessungen 37 x 39 mm
Gewicht: 10 g.
Vollständig montiert, getestet und sofort einsatzbereit

WARNUNG: Die Eingänge RX und CTS dürfen nicht angesteuert werden, wenn keine Eingangsspannung anliegt.

Produktdetails

Allgemeine Beschreibung:

789 Hardware-Kanäle zur gleichzeitigen Verfolgung aller sichtbaren unterstützten Satellitensignale
5 Konstellationen RTK-Engine (Rover) und fortschrittliche RTK-Technologie
Vollständige Rohmessdaten
AIM+: Branchenführende Anti-Jamming, Anti-Spoofing Interferenzüberwachung und -minderung
IONO+: Fortschrittlicher Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: a posteriori Mehrwege-Schätzer zur Minderung von Code- und Phasen-Mehrwegen
LOCK+: Überragende Tracking-Robustheit unter starken mechanischen Stößen oder Vibrationen
RAIM+: Erweiterte autonome Integritätsüberwachung des Empfängers
22,8 x 16,4 x 2,4 mm LGA-Gehäuse

Frequenz:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

* L6-Unterstützung und Galileo HAS-Unterstützung werden per Software-Update bereitgestellt

Einzelpunktpositionierung (RMS):

Horizontal: 1,2 m
Vertikal: 1,9 m
Zeitgenauigkeit (xPPS out) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V3.X (MSM enthalten)
Datenformat - NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

Physikalische Eigenschaften:

Verpackung: 94-Pin LGA
Abmessungen: 22,8 × 16,4 × 2,4 mm
Gewicht: 2,2 g

Umweltspezifikationen:

Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +85 °C
Luftfeuchtigkeit: 5 % ~ 95 % Nicht kondensierend
Vibration: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbit/s, einer mit Hardware-Flusskontrolle)
1 × USB (2.0, HS bis zu 480 Mbit/s)
2 x Ereigniseingänge
2 x GPIO
2 x PPS-Ausgang

* Wird über Software-Updates bereitgestellt

Materialien & Pflege

NDAA-Erklärung

Please log in to download the NDAA statement.

mosaic-G5 RTK mit LoRa-Technologie, GNSS-Empfängerplatine, USB-C-/JST-Anschlüsse

Name: mosaic-G5 RTK mit LoRa-Technologie, GNSS-Empfängerplatine, USB-C-/JST-Anschlüsse
Brand: Septentrio
Price: 369.99 EUR
Availability: InStock

Artikelnummer: ELT0763-0387

Barcode: 4751046557633

Brand: Septentrio

€369,99

exkl. MwSt.

mosaic-G5 All-Constellation Multi-Frequency High Performance RTK High Precision RTK GNSS Receiver with LoRa RTK Corrections Receiver

Das mosaic-G5 RTK GNSS mit integriertem LoRa bietet eine zuverlässige Genauigkeit im Zentimeterbereich – perfekt für Vermessung, Landwirtschaft, Bauwesen, Drohnen und sogar Drohnenschwärme, ganz ohne auf Mobilfunknetze angewiesen zu sein.

Der hochzuverlässige Empfänger mosaic-G5 erfasst alle globalen Navigationssatellitensysteme (GNSS) und unterstützt alle aktuellen und zukünftigen Signale.

AIM+ Erweiterte Funktionalität mit Störungs- und Spoofing-Erkennung und automatischer Interferenzminderung.

APME+ a posteriori multipath estimator for code and phase multipath mitigation.

LOCK+ bietet überlegene Tracking-Robustheit auch bei starken mechanischen Stößen oder Vibrationen.

IONO+ bietet fortschrittlichen Schutz vor ionosphärischen Störungen.

Autonome Integritätsüberwachung des RAIM+ -Empfängers

Please log in to download the datasheet.

Available in stock (>10 pcs)

JST-Stecker: Kompatibel mit ELT0387

Kompatibel mit ELT0387 Zeit2 & EreignisB

🛡️

Garantie

1 Jahr eingeschränkte Garantie

↩️

Rückgabe

14 Tage Rückgaberecht

⚙️

Support

Lebenslanger technischer Support
