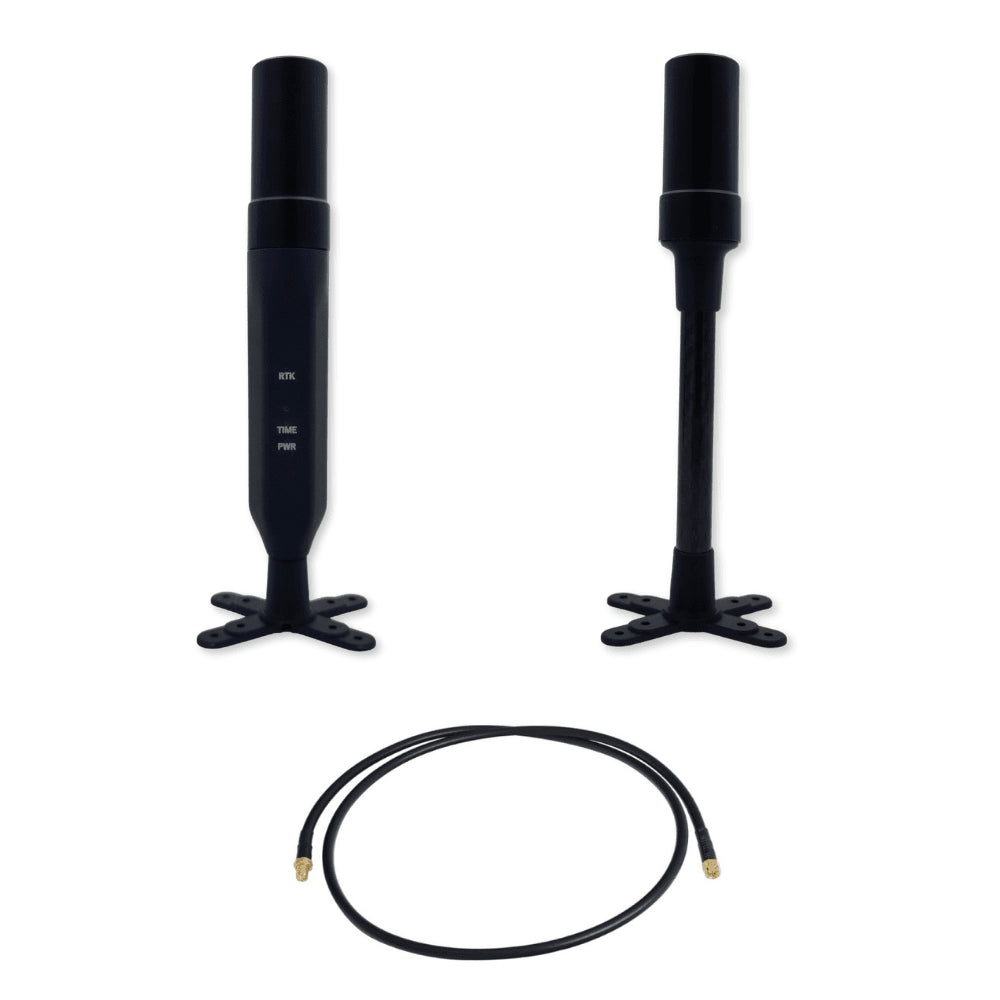

mosaic-G5 P3H Dual-Antennen-Ultraleicht-Allband-RTK-Modul mit hoher Präzision für die Kursbestimmung mit RM3100

Es handelt sich um eine ultraleichte RTK-GNSS-Lösung der nächsten Generation, die auf dem leistungsstarken mosai-G5 P3H-Modul basiert und mit einem hochpräzisen RM3100-Kompass sowie einer kompakten Helixantenne ausgestattet ist. Sie wurde speziell für gewichtssensible UAVs, Robotik und mobile Anwendungen entwickelt, bei denen jedes Gramm zählt.

Mit seinem fortschrittlichen Multi-Band-HF-Frontend ist die mosaic-G5 P3H ultraLight Dual Smart Antenna in der Lage, gleichzeitig alle wichtigen GNSS-Konstellationen zu verfolgen – was in Kombination mit Korrekturdaten eine robuste Positionierung und zentimetergenaue Positionierung gewährleistet.

Der Mosaic-G5 P3H wurde für maximale Flexibilität entwickelt und unterstützt den gleichzeitigen Empfang von GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS. So bietet er selbst in anspruchsvollen Umgebungen eine leistungsstarke Navigationslösung. Dank seiner außergewöhnlichen Empfindlichkeit, der schnellen Erfassungszeiten und der fortschrittlichen Anti-Jamming- und Anti-Spoofing-Technologie AIM+ von Septentrio ermöglicht er eine zuverlässige und hochpräzise Positionsbestimmung, wo herkömmliche Empfänger an ihre Grenzen stoßen.

Dank seines Dual-Antennen-Eingangs liefert das mosaic-G5 P3H kompassfreie Gierwinkelinformationen an die Steuerung (auch als GPS-Kurs oder beweglicher Basislinien-Gierwinkel bezeichnet). Durch die Verwendung von GPS als Gierwinkelreferenz anstelle eines herkömmlichen Kompasses werden Fehler durch magnetische Störungen von Fahrzeugmotoren, elektrischen Systemen oder externen Quellen wie Metallstrukturen und Stromleitungen eliminiert. Dies gewährleistet präzise Gierwinkeldaten für die Steuerung und verbessert die Navigationszuverlässigkeit und -leistung, selbst in anspruchsvollen Umgebungen.

Leicht, leistungsstark und zuverlässig – die mosaic-G5 P3H ultraLight GNSS Smart Antenna ist die ideale Wahl für UAVs der nächsten Generation, autonome Systeme und Präzisionsanwendungen, die kompromisslose Leistung in einem kompakten Formfaktor erfordern.

Unterstützt von PX4 Autopilot und Ardupilot .

Gerätefunktionen:

• Eingebauter professioneller RM3100-Kompass
• Unterstützt RTK-Positionierung über alle wichtigen Sternkonstellationen hinweg
• Mehrfrequenz-Tracking für hohe Genauigkeit und schnelle Initialisierung

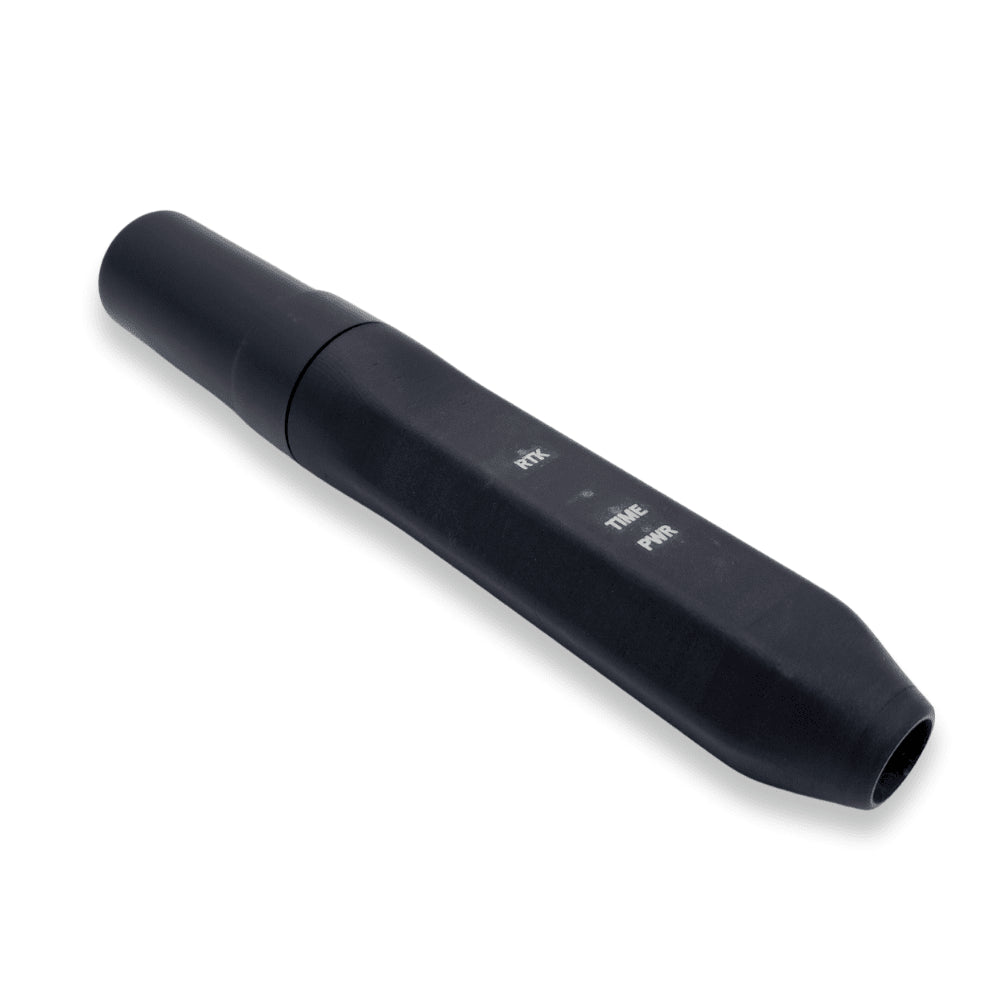

• Eingebaute Statusanzeigen (RTK, ZEIT, PWR) für schnelle Diagnose
• SMA-Antennenanschluss für den Anschluss einer externen GNSS-Antenne
• Stromversorgung: 5 V DC
• Kompatibel mit Pixhawk
• Kompaktes, robustes Gehäuse mit Montagefuß – speziell entwickelt für UAVs und Roboter

Physikalische Eigenschaften:

• Modulabmessungen (mit Halterung): 194 x Ø27,5 mm
• Antennenabmessungen (mit Halterung): 194 x Ø27,5 mm
• Gewicht: 75 g + Kabel SMA M auf SMA F
• Wasser- und Staubbeständigkeit: IP55
• Betriebstemperatur: -10 °C ~ +60 °C
• Anschlusstyp: JST GH 6-polig, SMA
• Montageoptionen: Schraubmontage
• RoHS- und REACH-konform
• Vollständig montiert, getestet und einsatzbereit

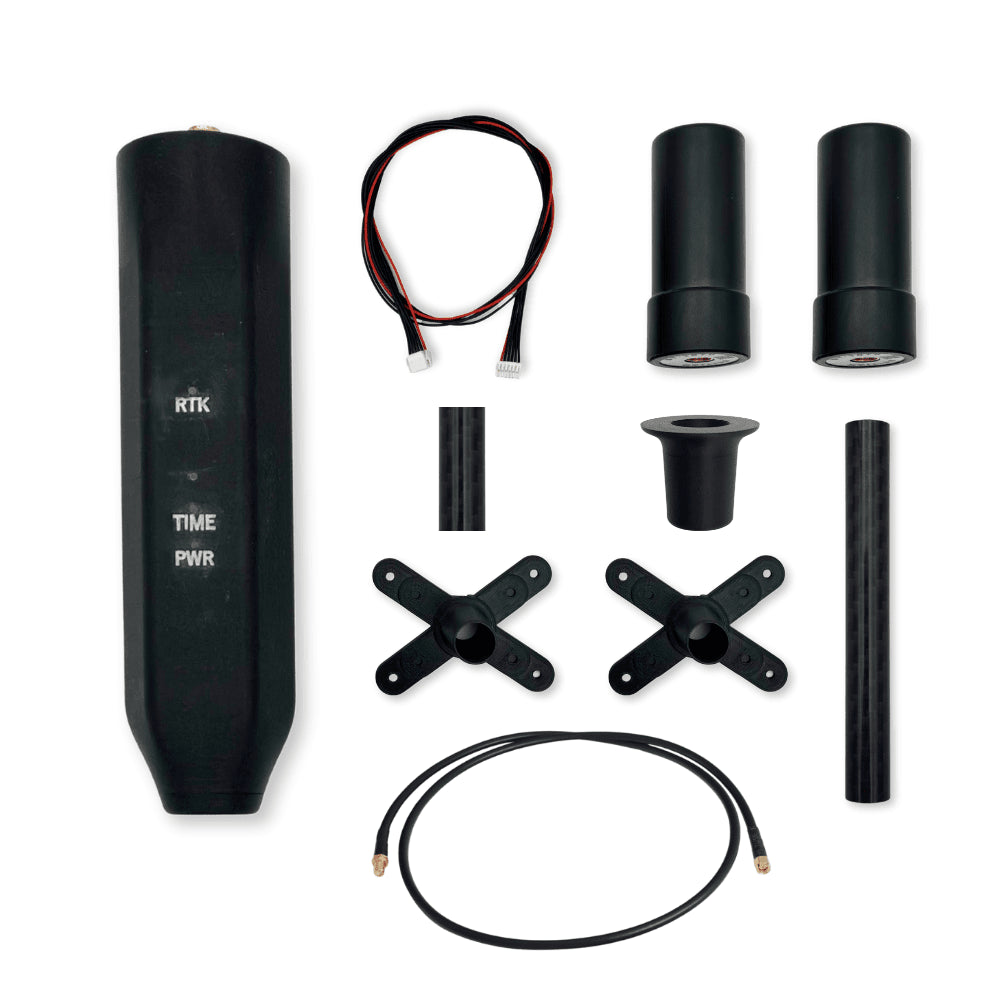

Lieferumfang:

• RTK-Modul – 1 Stück
• Aktive Quad-Helix-Antenne L1/L2/L5 Multiband RTK GNSS – 2 Stück
• Kabel 1000 mm SMA M auf SMA F - 1 Stück (kundenspezifische Länge)
• 400 mm langes Kabel, JST GH Stecker, 6-polig auf 6-polig, kompatibel mit Pixhawk – 1 Stück (kundenspezifische Länge)
• 3D-gedruckte Halterung – 3 Stück
• Verlängerung 50 und 150 mm - 1 Stück (Sonderlänge)
