mosaic-G5 ultraLight RTK GNSS Smart Antenna - GNSS store - ELT0757

Spezifikationen

Leicht, leistungsstark und zuverlässig – die mosaic-G5 ultraLight RTK GNSS Smart Antenna ist die ideale Wahl für UAVs der nächsten Generation, autonome Systeme und Präzisionsanwendungen, die kompromisslose Leistung in einem kompakten Formfaktor erfordern.

Gerätefunktionen:

Basierend auf dem Septentrio Mosaic-G5-Modul mit integriertem Multiband-HF-Frontend und hochpräziser Positionierungseinheit
Fortschrittliche Multifrequenz-RTK-Engine für robuste zentimetergenaue Positionsbestimmung weltweit; unterstützt die Positionierung über alle wichtigen Satellitenkonstellationen und Frequenzen hinweg.
Die AIM+-Technologie bietet Störungsunterdrückung, Schutz vor Jamming und Schutz vor Spoofing.
Unabhängige Verfolgung gleichzeitiger Signale mit integriertem Störschutz und Interferenzminderung
Rauscharmer Verstärker (LNA) integriert in die kompakte Wendelantenne
Hoher Gewinn: 28 dB typ. von der Antenne
Achsenverhältnis: max. 3 dB.
Variation des engen Phasenzentrums (PCV)
Stromversorgung: 5 V DC
Integrierter 3-Achsen-Digitalkompasssensor RM3100 für genaue Kurs- und Orientierungsmessung

Physikalische Eigenschaften:

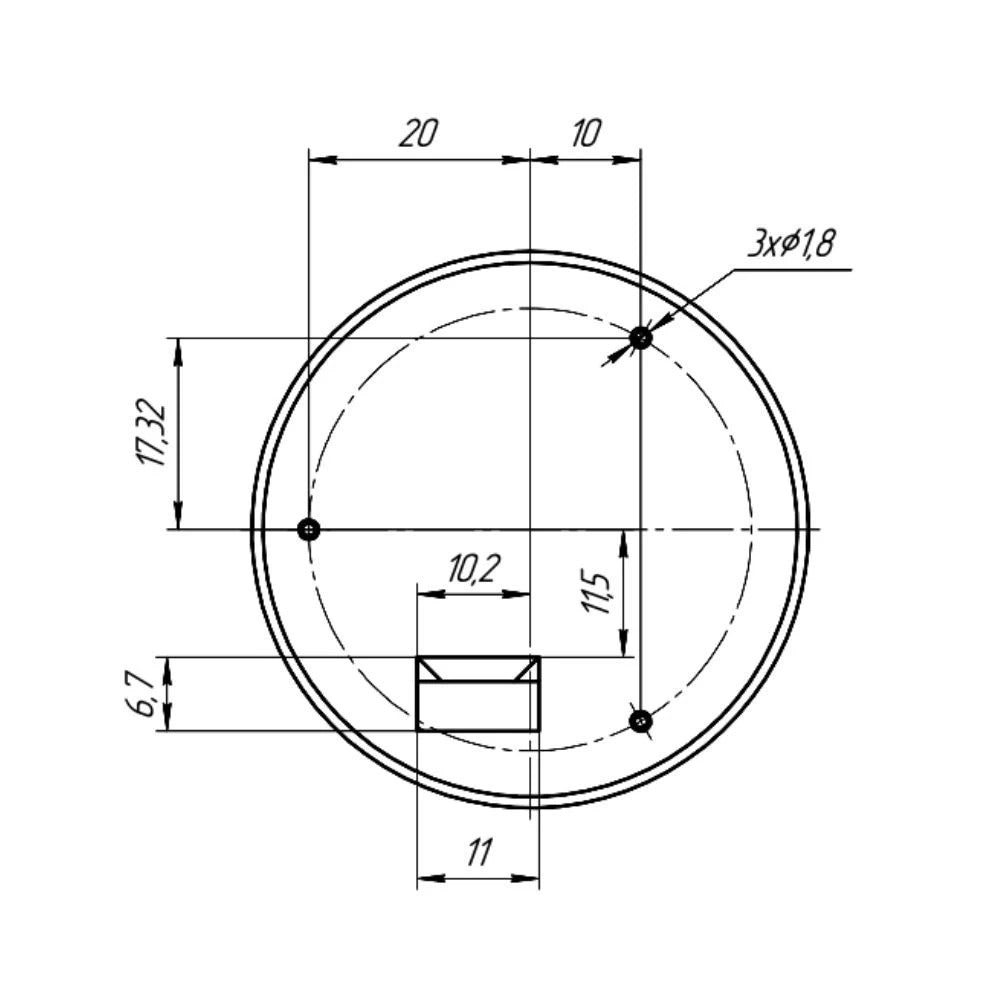

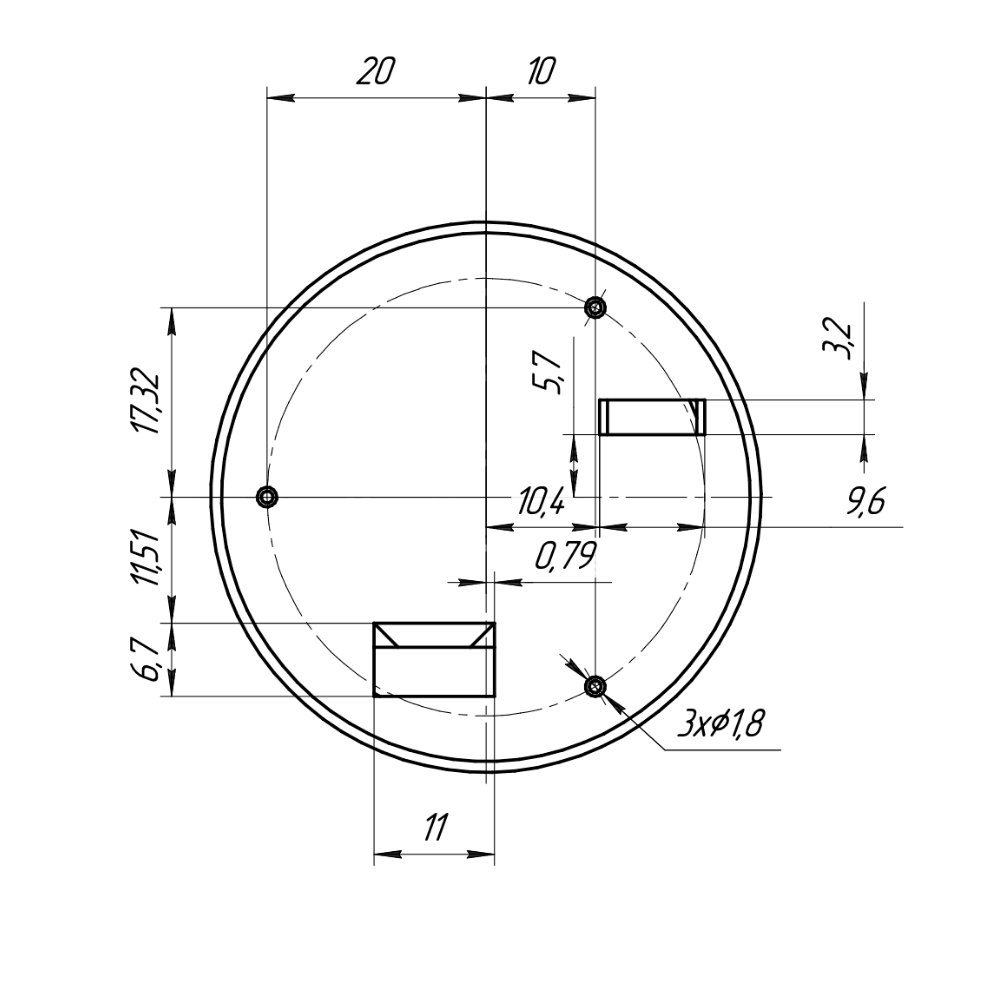

Abmessungen: Ø50x41 mm
Gewicht: 34 g.
Wasser- und Staubbeständigkeit: IP55
Betriebstemperatur: -10 °C ~ +60 °C

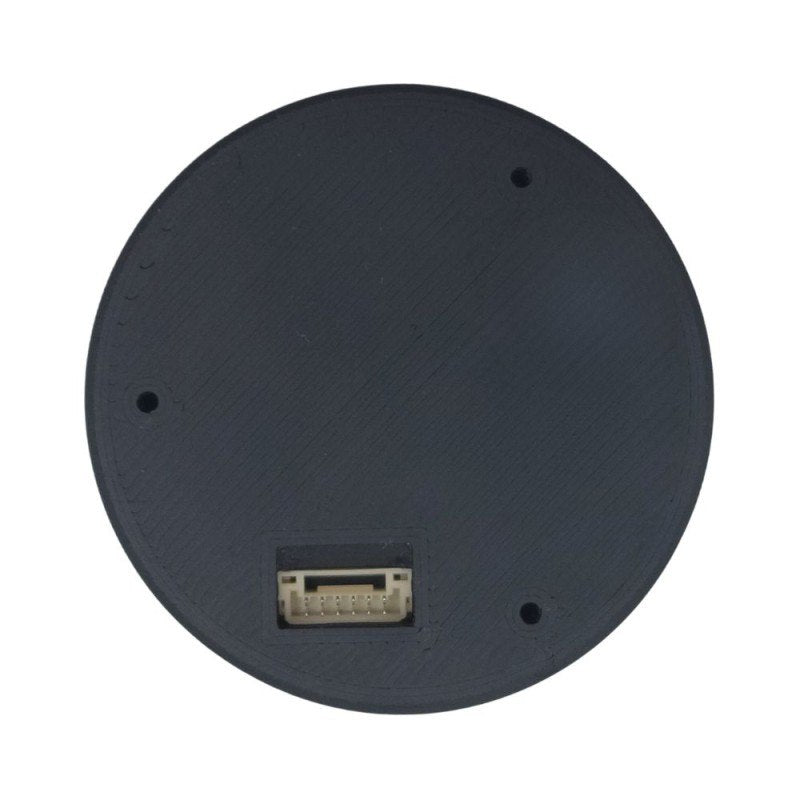

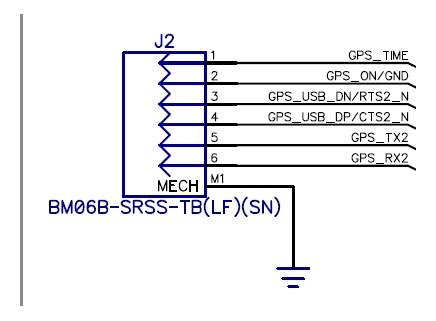

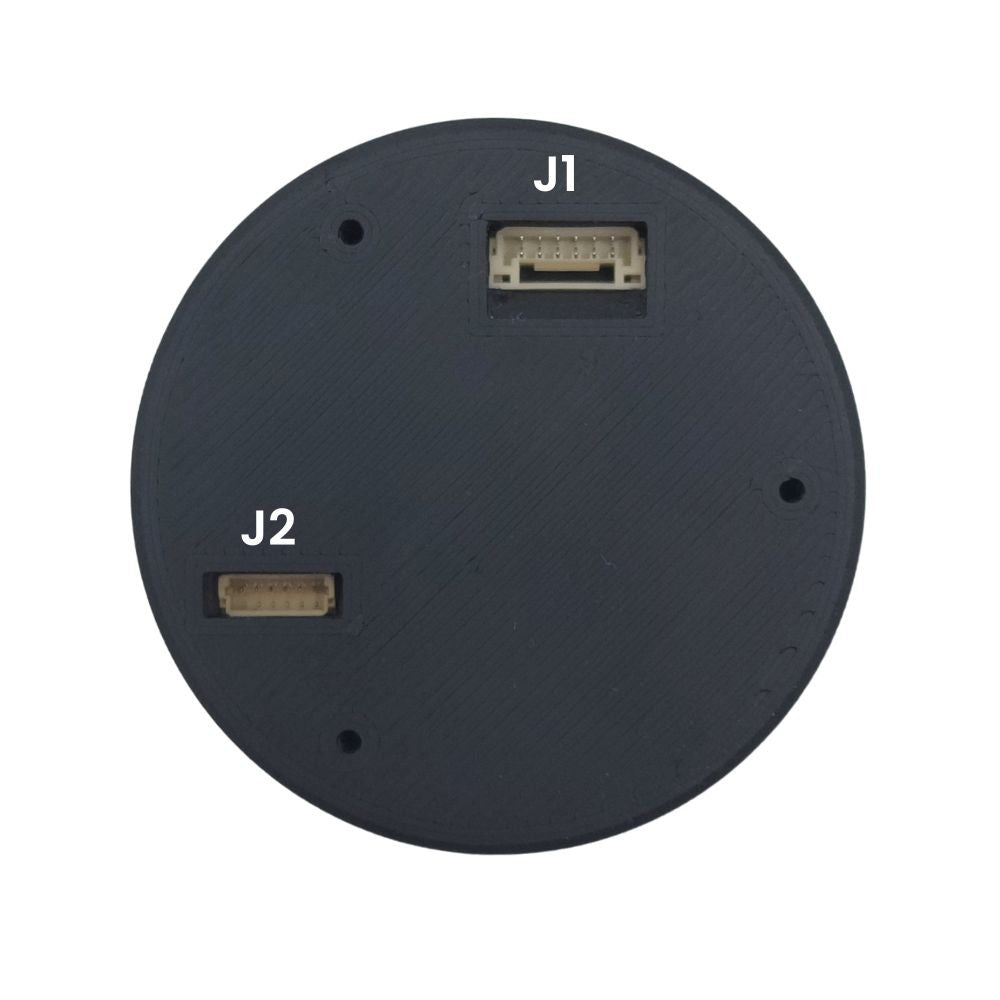

Steckverbindertyp: JST SH 1 mm 6-polig, JST GH 1,25 mm 6-polig
Montageoptionen: Wasserdichtes 3M-Doppelklebeband, Schraubmontage
RoHS- und REACH-konform
Vollständig montiert, geprüft, versiegelt und einsatzbereit

Lieferumfang :

Intelligente Antenne – 1 Stück
200 mm langes JST GH-Steckerkabel (6-polig auf 6-polig), kompatibel mit Pixhawk – 1 Stück
Kabel 100 mm JST SH 1,0 mm 6-polig auf 6-polig – 1 Stück
Wasserdichtes 3M-Doppelseitenklebeband – 1 Stück
Schrauben 2,5 x 6 – 3 Stück

Produktdetails

789 hardware channels for simultaneous tracking of all visible supported satellite signals
5 constellations RTK engine (rover) and advanced RTK technology
Full raw measurement data
AIM+: Industry leading Anti-jamming, Anti-spoofing Interference Monitoring and Mitigation
IONO+: Advanced protection against ionospheric disturbances to GNSS signals
APME+: a posteriori multipath estimator for code and phase multipath mitigation
LOCK+: superior tracking robustness under heavy mechanical shocks or vibration
RAIM+: Advanced Receiver Autonomous Integrity Monitoring
22.8 x 16.4 x 2.4 mm LGA package

Performance Specifications:

Frequency

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

(*) L6 support and Galileo HAS support will be rolled out via software update

Single point positioning (RMS):

Horizontal: 1.2 m
Vertical: 1.9 m
Time Precision(xPPS out) - 1.4 ns
Event accuracy < 3 ns
Cold start < 35 s
Data Update Rate: 20 Hz

DGPS (RMS):

Horizontal: 0.4 m
Vertical: 0.7 m
Data Update Rate: 20 Hz
Differential Data - RTCM V2.X

RTK (RMS):

Horizontal: 0.6 cm + 0.5 ppm
Vertical: 1cm + 1 ppm
Initialization Time: 7 s
Data Update Rate: 20 Hz
Differential Data - RTCM V3.X (MSM included)
Data Format - NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM included)

Physical Characteristics:

Packaging: 94 pin LGA
Dimension: 22.8 × 16.4 × 2.4 mm
Weight: 2.2g

Environmental Speciﬁcations:

Working temperature: -40 °C ~ +85 °C
Storage temperature: -55 °C ~ +85°C
Humidity: 5% ~ 95% No condensation
Vibration: IEC 60721-3-5 Profile 5M3, MIL-STD-810H 514.8 Category 4, MIL-STD-810H 516.8 Procedure 1

Communication Interfaces:

2 × UART (LVTTL, up to 4Mbps, one with hardware flow control)
1 × USB (2.0, HS up to 480Mbps)
2 x Event inputs
2 x GPIO
2 x PPS out

* Will be rolled out via software updates

Materialien & Pflege

mosaic-G5 ultraLight RTK GNSS Smart Antenna

Name: mosaic-G5 ultraLight RTK GNSS Smart Antenna
Brand: ELTEHS
SKU: ELT0757
Price: 449.00 EUR
Availability: InStock

Artikelnummer: ELT0757

Barcode: 4751046557572

€449,00

Tax excluded

mosaic-G5 UltraLight GNSS Smart Antenna für präzise und RTK-Positionierung

Die mosaic-G5 ultraLight RTK GNSS Smart Antenna ist eine ultraleichte RTK-GNSS-Lösung der nächsten Generation, die auf dem leistungsstarken mosaic-G5-Modul basiert und mit einem hochpräzisen RM3100-Kompass sowie einer kompakten Helixantenne ausgestattet ist. Sie wurde speziell für gewichtssensible UAVs, Robotik und mobile Anwendungen entwickelt, bei denen jedes Gramm zählt.

Mit seinem fortschrittlichen Multi-Band-HF-Frontend ist die mosaic-G5 ultraLight Smart Antenna in der Lage, gleichzeitig alle wichtigen GNSS-Konstellationen zu verfolgen – was in Kombination mit Korrekturdaten eine robuste Positionierung und zentimetergenaue Positionierung gewährleistet.

Das Gerät wurde für maximale Flexibilität entwickelt und unterstützt den gleichzeitigen Empfang von GPS, GLONASS, Galileo, BeiDou, QZSS und SBAS. So bietet es selbst in anspruchsvollen Umgebungen eine leistungsstarke Navigationslösung. Dank der fortschrittlichen Anti-Jamming- und Anti-Spoofing-Technologie AIM+ von Septentrio ermöglicht das mosaic-G5 eine zuverlässige und hochpräzise Positionsbestimmung, wo herkömmliche Empfänger an ihre Grenzen stoßen.

Available in stock (>10 pcs)
