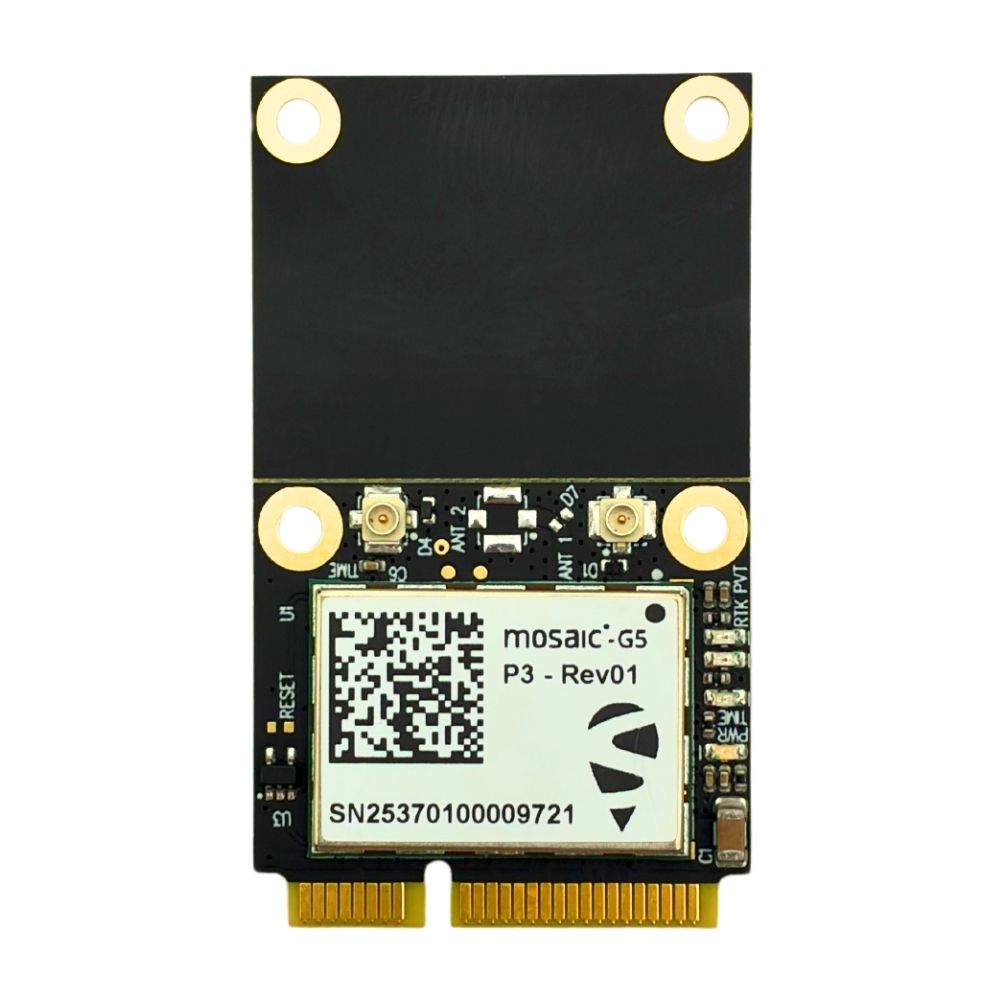

mosaic-G5 mPCIe socket RTK GNSS receiver - ELT0756-F - 3

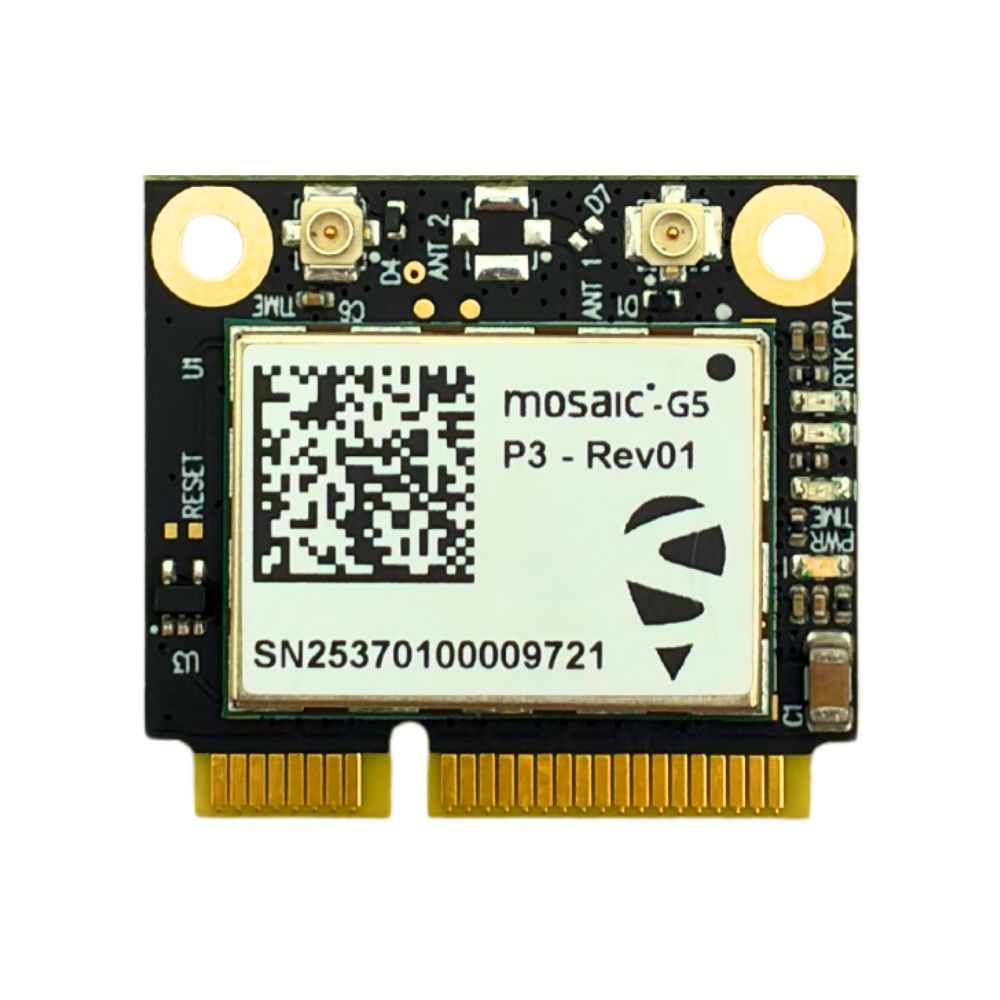

mosaic-G5 P3H Dual Channel mPCIe socket RTK GNSS receiver - ELT0776-H - 4

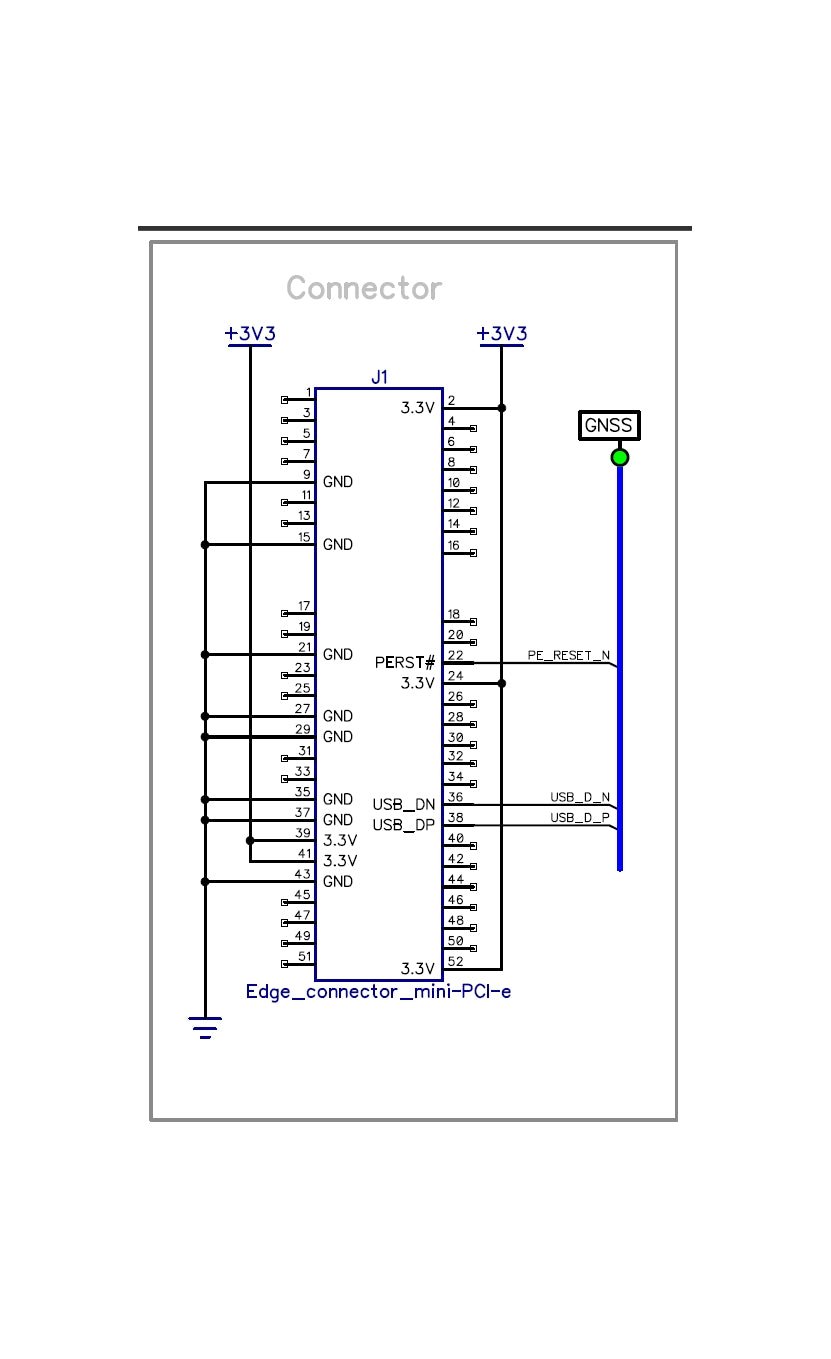

mosaic-G5 mPCIe socket RTK GNSS receiver - ELT0756-F - 5

Das Bild dient nur zur Veranschaulichung. Bitte beachten Sie die Produktbeschreibung.

Produktmerkmale

Vollformat Mini-PCI-Express-kompatibel
Antenneneingang mit IPEX-Anschluss
Es wird nur die USB-Schnittstelle verwendet
Zeitimpuls-LED: Grün, Power-LED: Lila, RTK-LED (GPIO1): Orange
RxTools Steuer- und Analysesoftware
Umfassende Visualisierungs- und Bewertungsfunktionen
Backup-Superkondensator
Abmessungen 30x51 mm
Gewicht: 10 gr.
Komplett montiert und gebrauchsfertig

ACHTUNG: Dieses Modul erfordert Antennen mit 3,0 V Stromversorgung, wie z.B. ELT0243

Produktdetails

Allgemeine Beschreibung:

789 Hardware-Kanäle zur gleichzeitigen Verfolgung aller sichtbaren unterstützten Satellitensignale
5 Konstellationen RTK-Engine (Rover) und fortschrittliche RTK-Technologie
Vollständige Rohmessdaten
AIM+: Branchenführende Anti-Jamming, Anti-Spoofing Interferenzüberwachung und -minderung
IONO+: Fortschrittlicher Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: a posteriori Mehrwege-Schätzer zur Minderung von Code- und Phasen-Mehrwegen
LOCK+: Überragende Tracking-Robustheit unter starken mechanischen Stößen oder Vibrationen
RAIM+: Erweiterte autonome Integritätsüberwachung des Empfängers
22,8 x 16,4 x 2,4 mm LGA-Gehäuse

Frequenz:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

* L6-Unterstützung und Galileo HAS-Unterstützung werden per Software-Update bereitgestellt

Einzelpunktpositionierung (RMS):

Horizontal: 1,2 m
Vertikal: 1,9 m
Zeitgenauigkeit (xPPS out) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V3.X (MSM enthalten)
Datenformat - NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

Physikalische Eigenschaften:

Verpackung: 94-Pin LGA
Abmessungen: 22,8 × 16,4 × 2,4 mm
Gewicht: 2,2 g

Umweltspezifikationen:

Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +85 °C
Luftfeuchtigkeit: 5 % ~ 95 % Nicht kondensierend
Vibration: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbit/s, einer mit Hardware-Flusskontrolle)
1 × USB (2.0, HS bis zu 480 Mbit/s)
2 x Ereigniseingänge
2 x GPIO
2 x PPS-Ausgang

* Wird über Software-Updates bereitgestellt

Materialien & Pflege

NDAA-Erklärung

Please log in to download the NDAA statement.

mosaic-G5 mPCIe-Sockel RTK GNSS-Empfänger

Name: mosaic-G5 mPCIe-Sockel RTK GNSS-Empfänger
Brand: Septentrio
Price: 379.99 EUR
Availability: InStock

Artikelnummer: ELT0756-F

Barcode: 4751046557565

Brand: Septentrio

Made in EU

€379,99

exkl. MwSt.

mosaic-G5 Multi-Konstellations-Multifrequenz-RTK-GNSS-Empfänger mit höchster Präzision.

Der hochzuverlässige mosaic-G5-Empfänger verfolgt alle globalen Navigationssatellitensysteme (GNSS) und unterstützt alle aktuellen und zukünftigen Signale.

AIM+ Erweiterte Funktionalität mit Stör- und Spoofing-Erkennung und automatischer Interferenzminderung
APME+ a posteriori Multipath-Schätzer zur Minderung von Code- und Phasen-Multipath
LOCK+ überragende Tracking-Robustheit bei starken mechanischen Stößen oder Vibrationen
IONO+ bietet erweiterten Schutz vor ionosphärischen Störungen
RAIM+ empfängerautonome Integritätsüberwachung

Größe: Voll

Voll Halb

Auf Lager (>10 Stk.)
