mosaic-G5 RTK InCase PIN GNSS-Empfängerplatine

Produktmerkmale

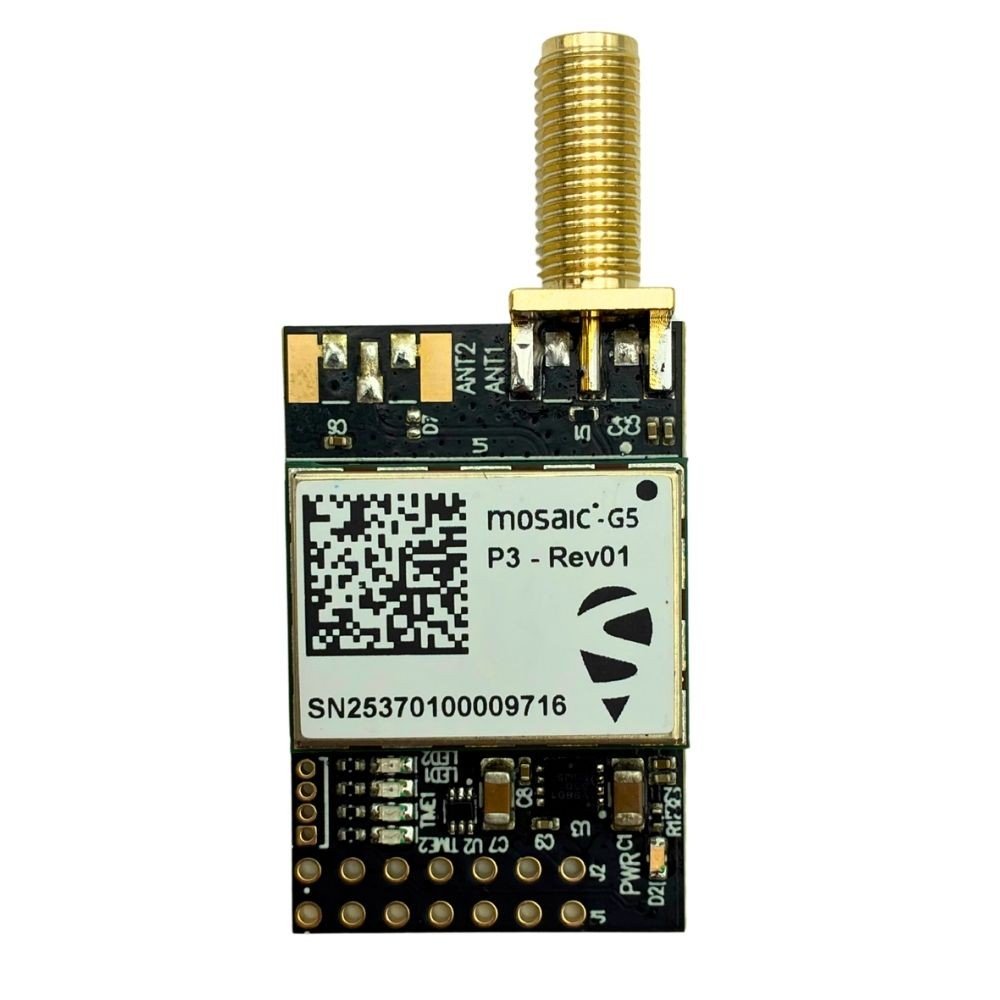

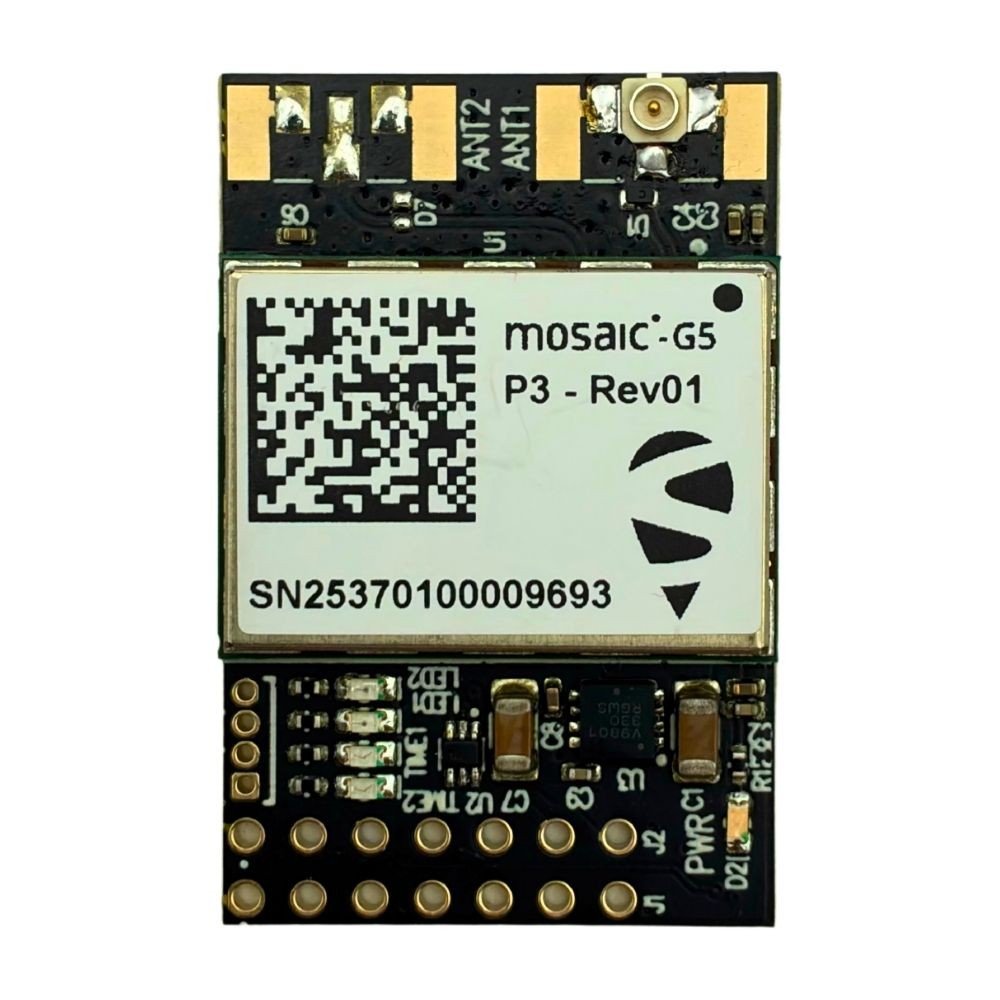

Antenneneingang mit SMA- oder IPEX-Anschluss
USB und 2 UART (3,3 V)
EVENTA externer Ereigniseingang (3,3 V)
PPS-Ausgang (3,3 V)
Zeitimpuls-LED: Grün, Betriebs-LED: Lila, PVT-LED (GPIO2): Rot, RTK-LED (GPIO1): Orange
RxTools Steuerungs- und Analysesoftware
Umfangreiche Visualisierungs- und Auswertungsfunktionen
Abmessungen 24 x 38 mm
Gewicht: 10 g.
Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +85 °C
Luftfeuchtigkeit: 5 % ~ 95 % Keine Kondensation
Vibration: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1
Vollständig montiert, getestet und sofort einsatzbereit

WARNUNG: Die Eingänge RX und EVENT dürfen nicht angesteuert werden, wenn keine Eingangsspannung anliegt.

Produktdetails

Allgemeine Beschreibung:

789 Hardware-Kanäle zur gleichzeitigen Verfolgung aller sichtbaren unterstützten Satellitensignale
5 Konstellationen RTK-Engine (Rover) und fortschrittliche RTK-Technologie
Vollständige Rohmessdaten
AIM+: Branchenführende Anti-Jamming, Anti-Spoofing Interferenzüberwachung und -minderung
IONO+: Fortschrittlicher Schutz vor ionosphärischen Störungen von GNSS-Signalen
APME+: a posteriori Mehrwege-Schätzer zur Minderung von Code- und Phasen-Mehrwegen
LOCK+: Überragende Tracking-Robustheit unter starken mechanischen Stößen oder Vibrationen
RAIM+: Erweiterte autonome Integritätsüberwachung des Empfängers
22,8 x 16,4 x 2,4 mm LGA-Gehäuse

Frequenz:

GPS: L1C/A, L1C, L2C, L2P(Y), L5
GLONASS: LICA, L2CA, L2P, L3 CDMA
Beidou: B1I, B1C, B2a, B2I, B2b, B3I
Galileo: E1, E5a, E5b, E6
QZSS: L1C/A, L1C/B, L2C, L5, L6*

* L6-Unterstützung und Galileo HAS-Unterstützung werden per Software-Update bereitgestellt

Einzelpunktpositionierung (RMS):

Horizontal: 1,2 m
Vertikal: 1,9 m
Zeitgenauigkeit (xPPS out) - 1,4 ns
Ereignisgenauigkeit < 3 ns
Kaltstart < 35 s
Datenaktualisierungsrate: 20 Hz

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,7 m
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V2.X

RTK (RMS):

Horizontal: 0,6 cm + 0,5 ppm
Vertikal: 1 cm + 1 ppm
Initialisierungszeit: 7 s
Datenaktualisierungsrate: 20 Hz
Differenzialdaten - RTCM V3.X (MSM enthalten)
Datenformat - NMEA-0183, v2.3, v3.03, v4.0, RINEX v2.x, v3.x, Septentrio Binary Format (SBF), RTCM V3.X (MSM enthalten)

Physikalische Eigenschaften:

Verpackung: 94-Pin LGA
Abmessungen: 22,8 × 16,4 × 2,4 mm
Gewicht: 2,2 g

Umweltspezifikationen:

Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +85 °C
Luftfeuchtigkeit: 5 % ~ 95 % Nicht kondensierend
Vibration: IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 Kategorie 4, MIL-STD-810H 516.8 Verfahren 1

Kommunikationsschnittstellen:

2 × UART (LVTTL, bis zu 4 Mbit/s, einer mit Hardware-Flusskontrolle)
1 × USB (2.0, HS bis zu 480 Mbit/s)
2 x Ereigniseingänge
2 x GPIO
2 x PPS-Ausgang

* Wird über Software-Updates bereitgestellt

Materialien & Pflege

NDAA-Erklärung

Please log in to download the NDAA statement.

mosaic-G5 RTK InCase PIN GNSS-Empfängerplatine

Name: mosaic-G5 RTK InCase PIN GNSS-Empfängerplatine
Brand: Septentrio
Price: 359.99 EUR
Availability: InStock

Artikelnummer: ELT0750-S

Barcode: 4751046557503

Brand: Septentrio

OEM Customization Available

B2B Wholesale pricing available

Get B2B Consultation

€359,99

exkl. MwSt.

mosaic-G5 All-Constellation Multi-Frequency Spitzenleistungs-RTK-GNSS-Empfänger mit hoher Präzision.

Der hochzuverlässige Empfänger mosaic-G5 erfasst alle globalen Navigationssatellitensysteme (GNSS) und unterstützt alle aktuellen und zukünftigen Signale.

AIM+ Erweiterte Funktionalität mit Störungs- und Spoofing-Erkennung und automatischer Interferenzminderung.

APME+ a posteriori multipath estimator for code and phase multipath mitigation.

LOCK+ bietet überlegene Tracking-Robustheit auch bei starken mechanischen Stößen oder Vibrationen.

IONO+ bietet fortschrittlichen Schutz vor ionosphärischen Störungen.

Autonome Integritätsüberwachung des RAIM+ -Empfängers

WARNING: When powering the device via an AC adapter, connect grounded antennas ONLY when the device is powered off.

Please log in to download the datasheet.

Available in stock (>10 pcs)

Anschluss: SMA

SMA IPEX

🛡️

Garantie

1 Jahr eingeschränkte Garantie

↩️

Rückgabe

14 Tage Rückgaberecht

⚙️

Support

Lebenslanger technischer Support
