RTK All-Band GNSS Rover Kit mit UM981 Hochpräzisions-GNSS-Empfänger mit Zentimetergenauigkeit. Integrierte Helix-Antenne, USB-C-Anschluss und 1/4"-Gewindehalterung, IP67 wasserdichtes Gehäuse. Drahtlose Konnektivitätsoptionen Bluetooth oder Wi-Fi. All-Band-Empfänger liefert Zentimetergenauigkeit in Sekunden. Entwickelt für Vermessung, Kartierung und Navigation.
Mit dem RTK GNSS Development Kit haben Sie alles, was Sie für Vermessungs-, Kartierungs- und Navigationsaufgaben mit RTK und Zentimetergenauigkeit benötigen. Sie können Ihre bevorzugte Android-Anwendung verwenden, um sich über Bluetooth mit dem Kit zu verbinden, oder die UPrecise Unicore Evaluation Software verwenden, um sich direkt über USB-C mit dem hochpräzisen GNSS-Modul UM981* zu verbinden.
Das Development Kit gewährleistet die Sicherheit der Positions- und Navigationsinformationen durch die Verwendung sicherer Schnittstellen und fortschrittlicher Stör- und Spoofing-Erkennungstechnologien. Es verfügt über eine integrierte Unterstützung für Standard-RTCM-Korrekturen, die eine Navigation auf Zentimeterebene von lokalen Basisstationen oder von virtuellen Referenzstationen (VRS) in einem Network-RTK-Setup ermöglichen.
Empfohlene Software: SurPad 4.2
Um das volle Potenzial Ihres GNSS-Empfängers auszuschöpfen, verwenden Sie die professionelle Software SurPad 4.2. Diese leistungsstarke Vermessungs- und Designlösung bietet eine intuitive Gerätesteuerung, Unterstützung für alle wichtigen Betriebsmodi (RTK, Statisch und PPK) und nahtlosen Export in CAD-Formate.
Mit seiner mehrsprachigen Oberfläche und den umfangreichen technischen Werkzeugen – einschließlich Absteckungs-, Flächenberechnungs- und Straßenplanungsfunktionen – bietet SurPad 4.2 einen vollständigen, sofort einsatzbereiten Workflow und macht zusätzliche Software von Drittanbietern überflüssig.
Kaufen Sie SurPad 4.2 zusammen mit unserem RTK GNSS Development Kit und sparen Sie bis zu 30 % bei Ihrer Softwarelizenz.
Auf Lager (>10 Stk.)
1 Jahr eingeschränkte Garantie
14 Tage Rückgaberecht
Lebenslanger technischer Support
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
Das GNSS DK2 ist ein kompaktes, vielseitiges und hochleistungsfähiges GNSS-Entwicklungskit, das auf einem hochpräzisen Multiband-Empfänger basiert, der eine RTK-Genauigkeit im Zentimeterbereich liefert. Es ist der Nachfolger des ursprünglichen GNSS DK, das von Grund auf auf einer neuen Hardware- und Softwareplattform entwickelt wurde, die den Anwendungsbereich erheblich erweitert.
Das Gerät eignet sich gleichermaßen für professionelle Vermessungs- und Kartierungsabläufe als auch für kundenspezifische GNSS-basierte Projekte, die flexible Konnektivität, konfigurierbare Datenweiterleitung und mehrere Protokollformate erfordern – alles in einem einzigen, handlichen Gerät.
Robustes, feldfähiges Hardware
Das GNSS DK2 ist in einem kompakten, IP67-zertifizierten wasserdichten Gehäuse mit integrierter Helix-Antenne und einer Standard-1/4"-20-Gewindehalterung untergebracht, wodurch es sofort mit Fotostativen kompatibel ist. Ein geodätischer 5/8"-11-Adapter zur Verwendung mit Vermessungsstativen ist im Lieferumfang enthalten.
Zwei USB-Typ-C-Anschlüsse sind vorhanden: einer für die Datenkommunikation und einer für die Stromversorgung. Beide können das Gerät mit Strom versorgen, und wenn eine Powerbank an den Stromanschluss angeschlossen ist, kann der Datenanschluss gleichzeitig ein verbundenes Smartphone aufladen. Ein optionales Zubehör, der VC-1 Powerbank Hand Grip, ist für längere Feldeinsätze erhältlich, ohne eine separate Powerbank mitführen zu müssen.
Ein interner Superkondensator sorgt bei Stromausfall für eine kurze Energiereserve, die es der Firmware ermöglicht, alle offenen Dateien – einschließlich GPX-Tracks – vor dem Herunterfahren sicher zu schließen und den Hot-Swap externer Powerbanks ohne Betriebsunterbrechung zu ermöglichen.
Umfangreiche drahtlose und kabelgebundene Konnektivität
Das GNSS DK2 bietet für ein Gerät seiner Größe eine ungewöhnlich breite Palette von Schnittstellen:
USB – stellt einen oder zwei virtuelle serielle USB-UART-Anschlüsse (USB CDC-ACM, keine Treiberinstallation auf modernen Betriebssystemen erforderlich) bereit und ermöglicht den USB-Massenspeicherzugriff auf den internen Speicher im Dateidownload-Modus
Bluetooth 4.2 Classic (BR/EDR, SPP-Profil) – drahtlose serielle Verbindung zu mobilen Apps und anderen Geräten
Wi-Fi 802.11b/g/n (2,4 GHz) – sowohl Stations- (STA) als auch Access-Point-Modus (AP), verwendet für NTRIP-Korrekturen [1], Firmware-Upgrades und CLI-Zugriff
LoRa – ein dedizierter Empfänger für differentielle Korrekturen über Entfernungen von bis zu Kilometern bei guter Sichtverbindung; kompatibel mit Advanced GNSS RTK CORS Fanless Station Basisstationen [1]
Nahtlose Integration mit mobilen Anwendungen
Das GNSS DK2 funktioniert sofort als RTK-Rover mit gängigen Android-Feldanwendungen:
- SW Maps
- Lefebure NTRIP Client
- GNSS Master
- Mobile Topographer GIS
- Apglos Survey Wizard
- TcpGPS
- FieldGenius
- SurPad 4.2
- Mapit GIS Professional
- ODK Collect
- OsmAnd
- Google Maps
Die Anwendung verbindet sich über Bluetooth oder USB mit dem Gerät, empfängt NMEA-Daten, erhält RTK-Korrekturen über das Internet via NTRIP und leitet diese an den Empfänger weiter – der dann eine zentimetergenaue Lösung berechnet.
Durch den Mock-Location-Mechanismus von Android wird die RTK-Position vom GNSS DK2 zur systemweiten Position auf dem Telefon, die transparent für jede App verfügbar ist, die die standardmäßige Android-Standort-API verwendet – von Google Maps und OsmAnd bis hin zu spezialisierten GIS- und Feldvermessungstools. Apps, die sowohl NTRIP als auch Mock-Location unterstützen – wie SW Maps, Lefebure NTRIP Client und GNSS Master – können als Mock-Location-Provider dienen und gleichzeitig RTK-Korrekturen an das Gerät senden.
Flexible Datenerfassung
Der interne 32-GB-Flash-Speicher enthält alle protokollierten Daten und Konfigurationsdateien. Das Gerät kann gleichzeitig mehrere Datenströme in verschiedenen Formaten aufzeichnen:
Raw binary – unverarbeitete Empfängerausgabe für Nachbearbeitungsworkflows
NMEA – Standard-Satzzählerprotokoll, kompatibel mit praktisch jeder GIS-Software
GPX – Track-Datei mit automatischer datums-/zeitbasierter Benennung; Wegpunkte können jederzeit mit einem einzigen Knopfdruck markiert werden
Einfache, aber leistungsstarke Konfiguration
Alle Geräteeinstellungen werden über eine Klartextdatei, autoexec.txt, gesteuert, die auf dem internen Laufwerk gespeichert und bei jedem Start ausgeführt wird. USB-Port-Darstellung, Bluetooth-Kanalzuweisungen, LoRa-Parameter, aktive Dateischreiber, Baudraten – all dies wird in menschenlesbaren Befehlen festgelegt. Eine gut kommentierte Standardkonfiguration wird beim ersten Start automatisch generiert und dient als sofortiger Ausgangspunkt.
Wi-Fi-Anmeldeinformationen werden im geschützten internen Speicher gespeichert und nicht in der Konfigurationsdatei.
Für die erweiterte Konfiguration des GNSS-Empfängers – Nachrichtenausgaben, Konstellationen, RTK-Parameter – stellt das Gerät den Empfänger direkt über USB zur Verfügung, sodass die offizielle Konfigurationssoftware des Empfängerherstellers ohne Zwischenschaltung verwendet werden kann.
Zuverlässige Firmware-Upgrades
Die Firmware kann über Wi-Fi (OTA), aus einer auf dem internen Speicher abgelegten Datei oder über ein Dienstprogramm über USB aktualisiert werden. Der Upgrade-Mechanismus ist so konzipiert, dass er sicher ist: Eine Hardwareeinheit kann durch ein fehlgeschlagenes Update nicht dauerhaft unbrauchbar gemacht werden. Wenn ein Upgrade fehlschlägt, erholt sich das Gerät und der Vorgang kann wiederholt werden.
Spezifikationen
- Mechanisch:
- Abmessungen ohne Powerbank Ø50x91 mm
- Abmessungen mit Powerbank Ø50x187 mm
- Gewicht ohne Powerbank 114 g
- Gewicht mit Powerbank (inkl. Kabel) 388 g - Betriebstemperatur -20...+50;
- Schutzart:
- ohne Powerbank IP65;
- Powerbank IP44; - Elektrisch:
- über USB C betrieben;
- Zertifizierung CE;
- Konnektivität: Bluetooth 4.2 BR/EDR; Wi-Fi 802.11/b/g/n; Port USB-C; LoRa
- Daten: Korrekturen RTCM3
- Positionsausgabe NMEA

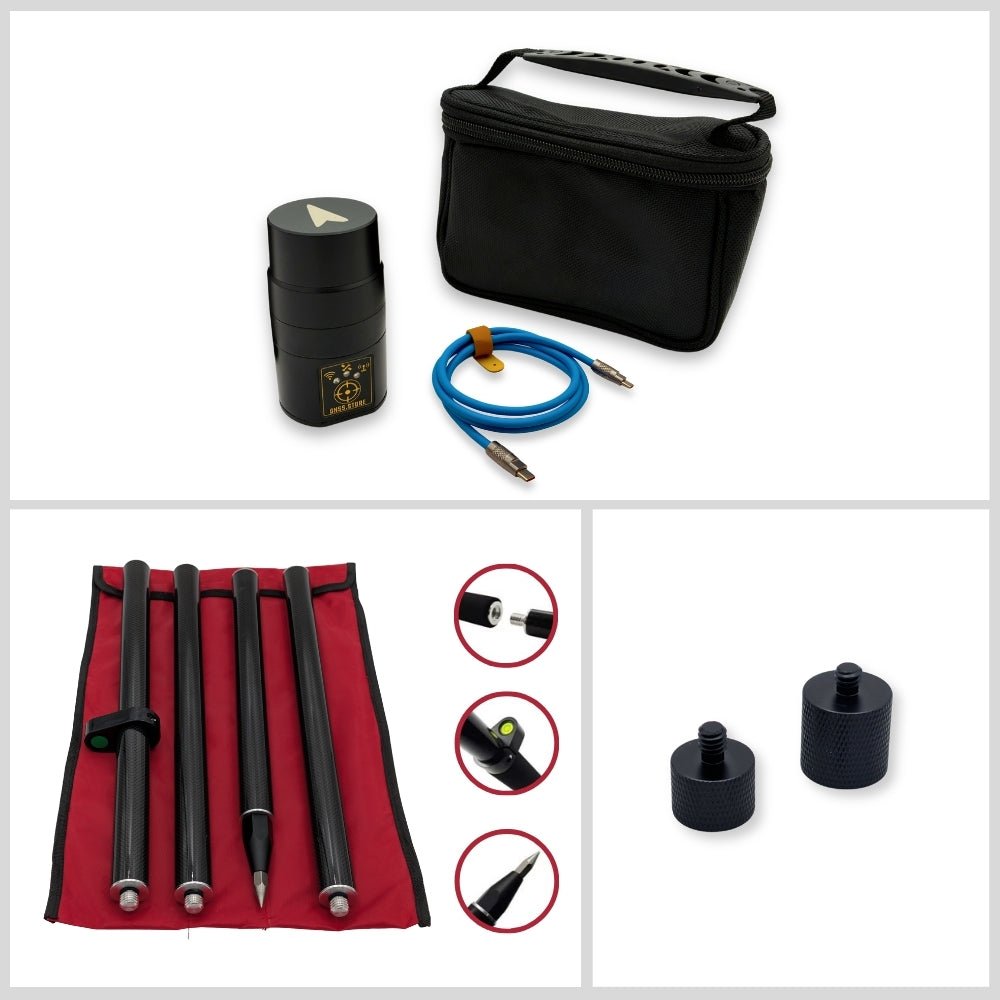

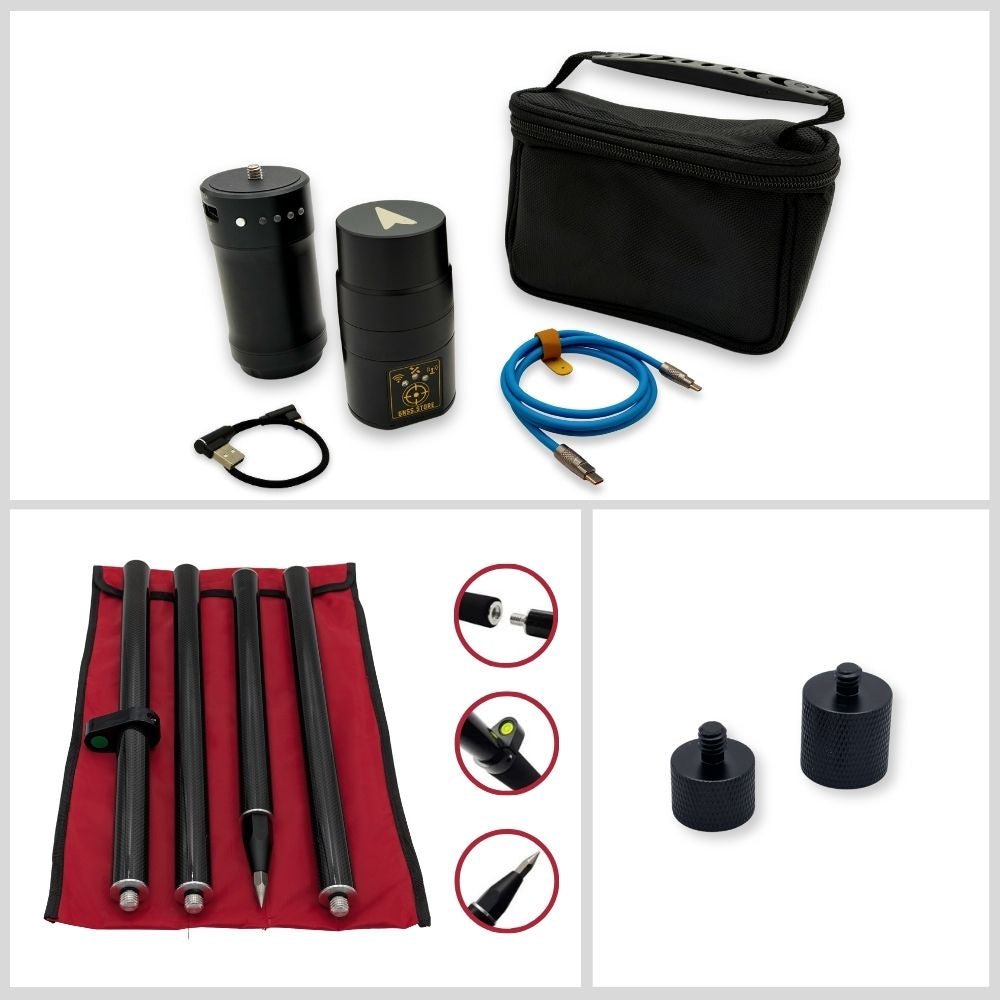

Kit-Inhalt
- UM981* RTK All-Band Rover
- Helix SMA Antenne (integriert)
- 7800 mAh Powerbank (optional)
- 1/4" auf 5/8" Gewindeadapter
- USB A auf USB C Kabel
- Aufbewahrungstasche
GNSS DK kann im Rover-Betriebsmodus verwendet werden. Für eine passende Basisstation sehen Sie sich unser Produkt ELT0231 an
