Das Bild dient nur zur Veranschaulichung. Bitte beachten Sie die Produktbeschreibung.

Produktmerkmale

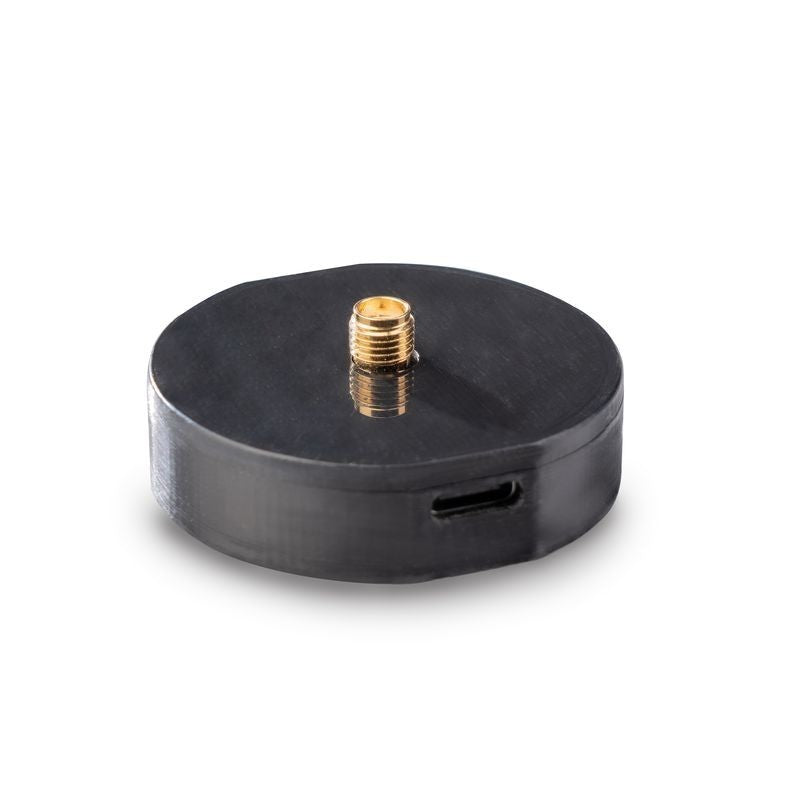

Antenneneingang mit SMA-Anschluss
Integrierter rauscharmer 3,3-V-Spannungsregler
USB-Anschluss mit USB-C-Stecker
Zeitimpuls-LED, Betriebs-LED, RTK-LED
BY_Connect Bynav Evaluierungssoftware
Umfangreiche Visualisierungs- und Auswertungsfunktionen
Backup-Superkondensator
Abmessungen 45 x 12 mm
Gewicht: 28 g.
Vollständig montiert, versiegelt und sofort einsatzbereit
Magnetische Halterung mit wasserfestem 3M-Doppelklebeband
Wasserdichtes 3M-Doppelklebeband zur Montage
Das Modul kann im Basis- oder Rover-Modus verwendet werden.

Produktdetails

Allgemeine Beschreibung:

Basierend auf der neuen Generation GNSS SoC - Alice, entwickelt auf der Grundlage der funktionalen Sicherheit ISO26262 ASIL B
17.0 x 22.0 x 2.75 mm LGA-Gehäuse
Vollständig temperaturkalibrierte hochpräzise IMU und tiefgekoppelte kombinierte Navigations-Engine
Unterstützt On-Chip-RTK-Positionsberechnung auf allen Systemen und mehreren Frequenzen
Unterstützt GPS L1C/A/L1C/L2P(Y)/L2C/L5, BDS B1I/B2I/B3I/B1C/B2a/B2b, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, QZSS L1C/A/L1C/L2C/L5, NavIC L5 und SBAS L1C/A
Allsystem-Multifrequenz-RTK-Engine und fortschrittliche RTK-Technologie
Unabhängiges Tracking verschiedener Frequenzen und 60dB Schmalband-Anti-Jamming-Technologie
Kanäle: 1507 Kanäle, basierend auf Alice

Frequenz:

GPS L1C/A/L1C*/L2/L5
BDS B1I/B2I/B3I/B1C*/B2a/B2b*
GLONASS G1/G2
Galileo E1/E5a/E5b/E6*
QZSS L1/L2/L5/L6(CLAS*)
NavIC L5
SBAS* L1C/A

Einzelpunktpositionierung (RMS):

Horizontal: 1,5 m
Vertikal: 2,5 m
Datenaktualisierungsrate 50 Hz Positionierung

RTK (RMS):

Horizontal: 1 cm + 1 ppm
Initialisierungszuverlässigkeit > 99,9%
Vertikal: 1,5 cm + 1 ppm
Datenaktualisierungsrate 2 Hz Positionierung, 100 Hz INS

Empfindlichkeit:

Erfassung: -146 dBm
Wiedererfassung: -156dBm
Verfolgung: -156 dBm
L-Band: -133 dBm
L-Band BER: 10E-5

Genauigkeit:

Trägerphase: <1mm (RMS)
Pseudodistanz: <0,1m (RMS)
Verfolgung: -156 dBm
Zeitgenauigkeit (RMS): <20 ns
Geschwindigkeitsmessung: 0,03 m/s (RMS)
Koppelnavigation Genauigkeit, typisch: 0,8%

Anti-Störschutz:

Stör-Signal-Verhältnis: 65dBc
Mehrton-Jamming: 6 oder mehr Impulse
Schmalband-Jamming: 10% der Signalbandbreite
Schutz vor schnellem Sweep-Jamming

Physikalische Eigenschaften:

Verpackung: 54-poliges LGA
Abmessungen: 17,0 × 22,0 × 2,75 mm
Gewicht: 1,88 ± 0,03 g

Umweltspezifikationen:

Arbeitstemperatur: -40 °C ~ +105 °C
Lagertemperatur: -55 °C ~ +150 °C
Luftfeuchtigkeit: 95% nicht kondensierend
Vibration: MIL-STD-810F
Schock: MIL-STD-810F

Kommunikationsschnittstellen:

3 × UART (LVTTL)
2 × CANFD (geteilt mit UART0, UART1)
1 × SPI (geteilt mit UART2 und RMII)
1 × RMII 100Mbit (geteilt mit UART2 und SPI)

Hinweis: Mit * gekennzeichnete Elemente werden nur von spezifischer Firmware unterstützt.

Materialien & Pflege

NDAA-Erklärung

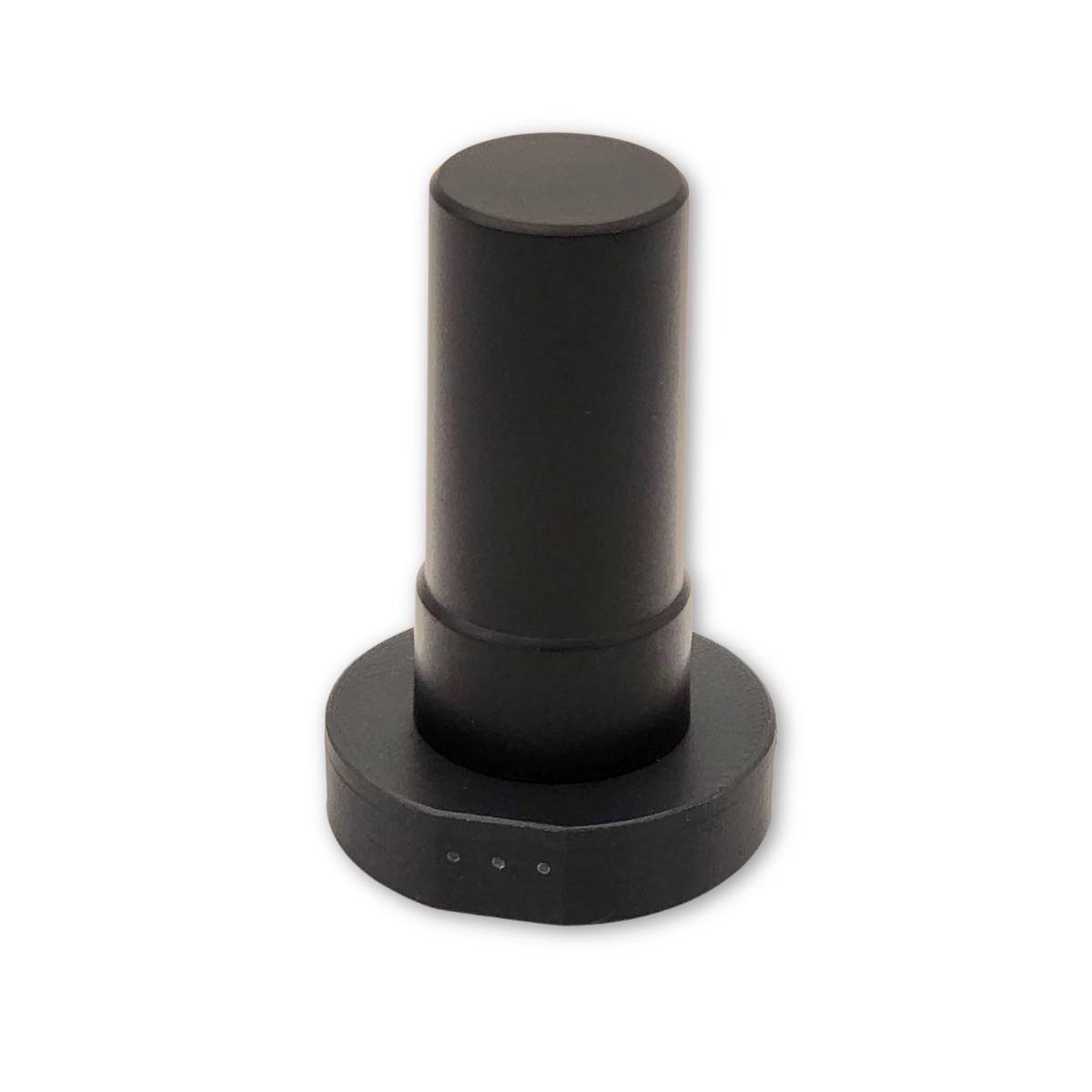

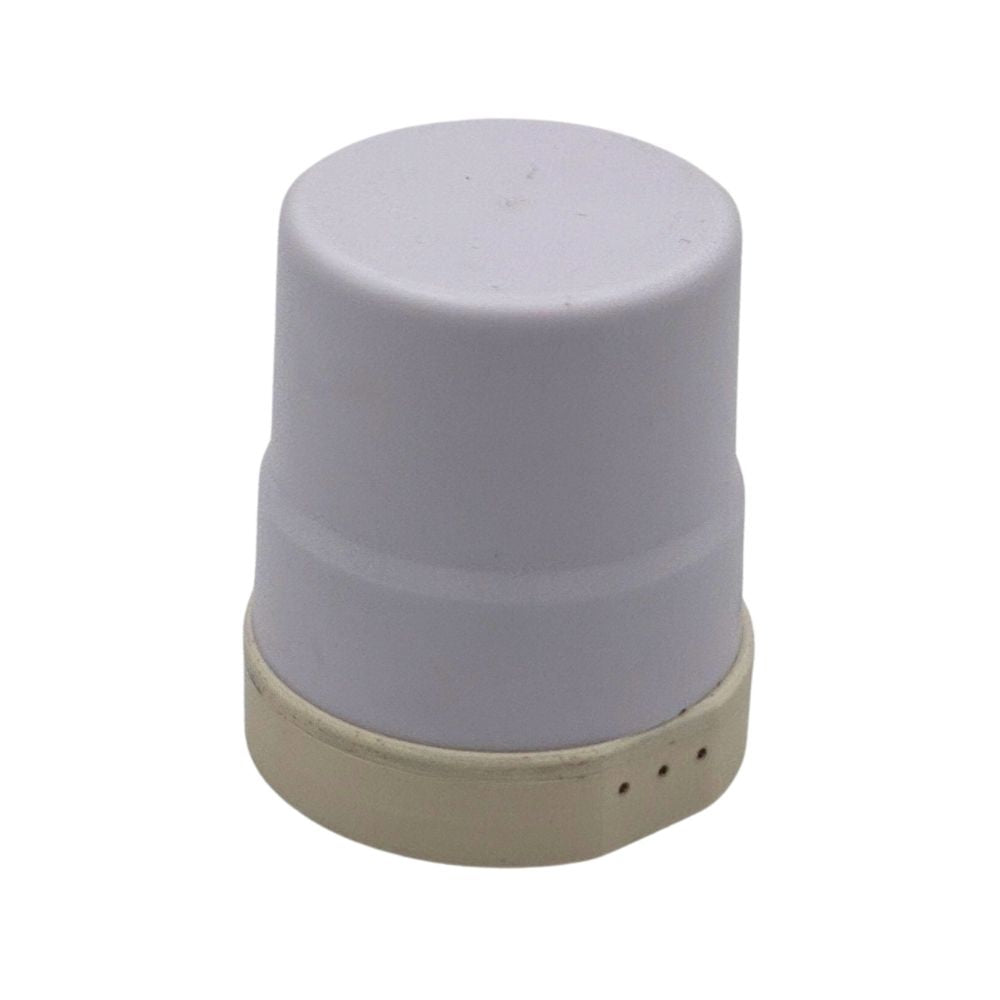

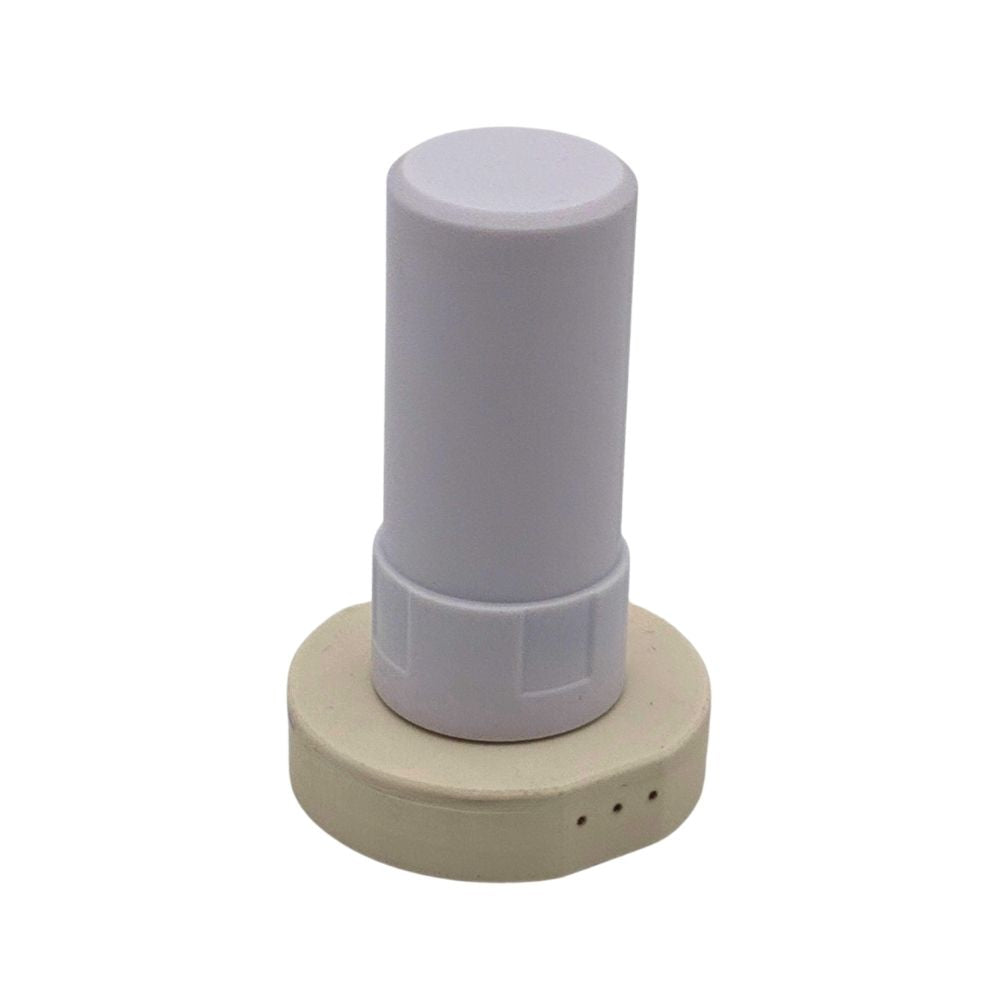

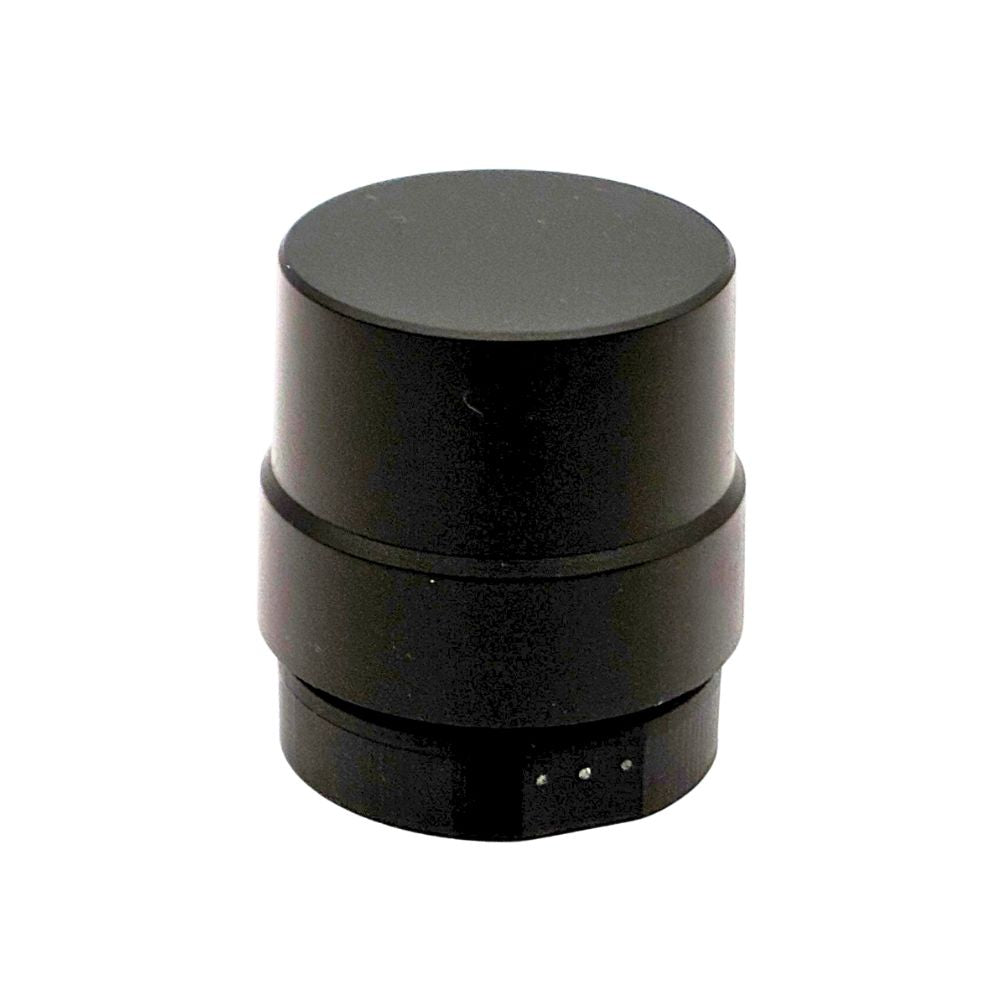

M21 GNSS mit IMU Smart Antenna Modul mit USB-C, RFI-Schutz und SMA Helix Antenne im Metallgehäuse.

Name: M21 GNSS mit IMU Smart Antenna Modul mit USB-C, RFI-Schutz und SMA Helix Antenne im Metallgehäuse.
Brand: Bynav
Price: 179.99 EUR
Availability: InStock

Artikelnummer: ELT0658-BP

Barcode: 4751046556582

Brand: Bynav

OEM Customization Available

B2B-Großhandelspreise verfügbar

Registrieren Sie sich als Großhandelskunde, um Sonderpreise und Mengenrabatte für viele Produkte zu erhalten.

B2B-Beratung anfordern

€179,99

exkl. MwSt.

M21 Tief gekoppelter IMU All-Constellation Multi-Frequency High Precision RTK GNSS-Empfänger.

Das M21 ist ein von Bynav entwickeltes, proprietäres RTK-Positionierungsmodul der neuen Generation mit hoher Präzision. Es basiert auf dem leistungsstarken 22-nm-Automobil-SoC Alice und wurde gemäß ISO 26262 ASIL B für funktionale Sicherheit entwickelt. Das Modul unterstützt GPS L1C/A/L1C/L2/L5, BDS B1l/B2l/B3l/B1C/B2a/B2b, GLONASS G1/G2, Galileo E1/E5a/E5b/E6, QZSS L1/L2/L5/L6 (CLAS), NavIC L5, SBAS L1C/A und das L-Band. Die integrierten Technologien zur Störungs- und Manipulationsbekämpfung optimieren die RTK-Berechnung in verschiedenen Modi und Frequenzen. Dies verbessert die RTK-Initialisierungszeit, die Messgenauigkeit und die Zuverlässigkeit in komplexen Umgebungen wie Satellitensignalstörungen und -ausfällen deutlich. Dank seiner hervorragenden Leistung eignet sich das M21 ideal für autonomes Fahren, spurgenaue Navigation, Drohnen und Roboter.

WARNUNG: Beim Betrieb des Geräts mit einem Netzteil dürfen geerdete Antennen NUR angeschlossen werden, wenn das Gerät ausgeschaltet ist.

Please log in to download the datasheet.

Auf Lager (>10 Stk.)

Helixantenne: Keine Antenne

Keine Antenne 59x27 Helix 43x50 Helix 43x40 Helix

Case type: Black Plastic

Black Plastic White Plastic Metal

🛡️
