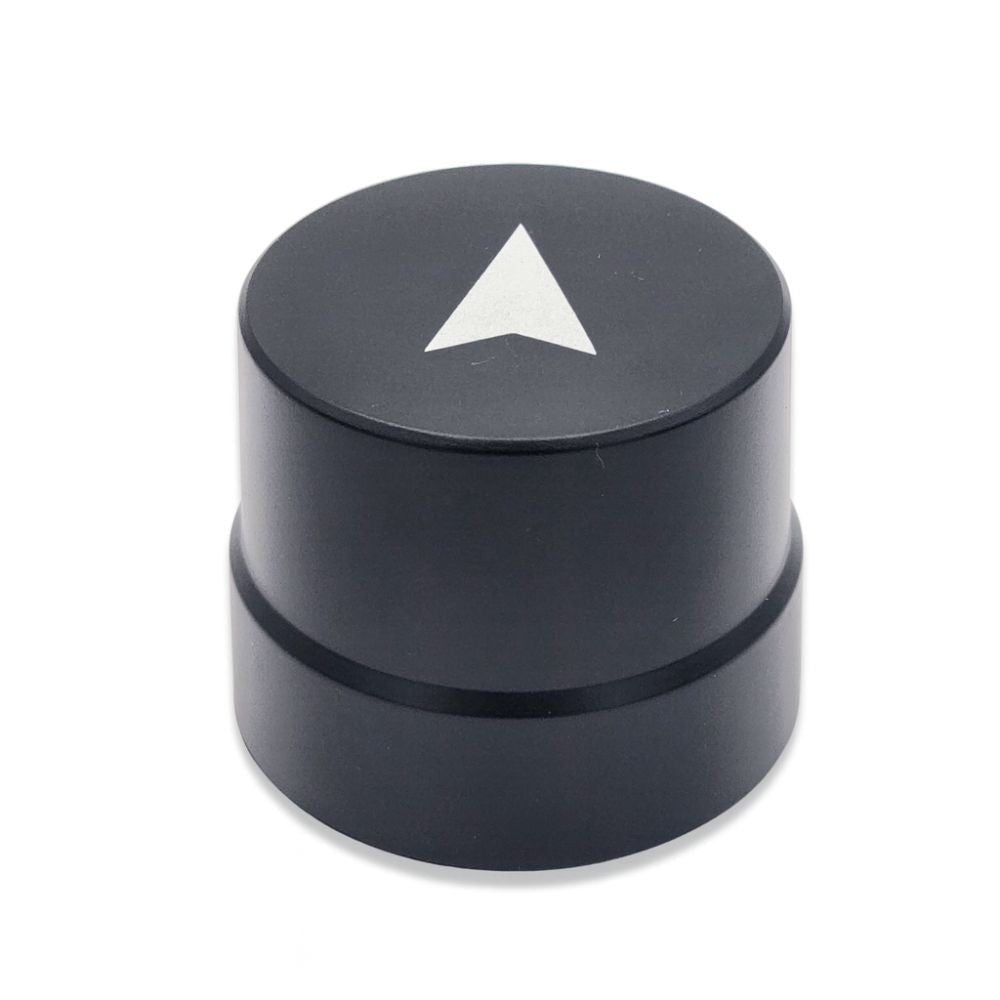

Ultraleichte GNSS-Smart-Antenne für präzise und RTK-Positionierung

Die ultraleichte RTK-GNSS-Smart-Antenne ZED-X20P ist eine hochmoderne, ultraleichte RTK-GNSS-Lösung, die auf dem leistungsstarken u-blox ZED-X20P-Modul basiert und mit einem hochpräzisen RM3100-Kompass sowie einer kompakten Wendelantenne ausgestattet ist. Sie wurde speziell für gewichtssensible UAVs, Robotik und mobile Anwendungen entwickelt, bei denen jedes Gramm zählt.

Mit seinem fortschrittlichen Multiband-HF-Frontend kann die ultraleichte Smart-Antenne ZED-X20P gleichzeitig alle wichtigen GNSS-Konstellationen erfassen und so in Kombination mit Korrekturdaten eine zuverlässige Positionierung und zentimetergenaue Positionsbestimmung gewährleisten. Neben RTK unterstützt die ZED-X20P auch PPP (Precise Point Positioning) und ermöglicht so eine hochpräzise Navigation selbst in Gebieten ohne RTK-Basisstationen.

Der ZED-X20P ultraLight wurde für maximale Flexibilität entwickelt und unterstützt den gleichzeitigen Empfang von GPS, Galileo, BeiDou, QZSS und SBAS. So bietet er selbst in anspruchsvollen Umgebungen eine leistungsstarke Navigationslösung. Dank seiner außergewöhnlichen Empfindlichkeit, der schnellen Erfassungszeiten und der integrierten Störungsunterdrückung ermöglicht er eine zuverlässige und hochpräzise Positionsbestimmung, wo herkömmliche Empfänger an ihre Grenzen stoßen.

Leicht, leistungsstark und zuverlässig – die ultraleichte RTK-GNSS-Smart-Antenne ZED-X20P ist die ideale Wahl für UAVs der nächsten Generation, autonome Systeme und Präzisionsanwendungen, die kompromisslose Leistung in einem kompakten Formfaktor erfordern.

Gerätefunktionen:

• Basierend auf dem u-blox ZED-X20P GNSS-Modul mit integriertem Multiband-HF-Frontend und hochpräziser Positionierungseinheit
• Unterstützt On-Chip-RTK- und PPP-Positionierung über alle wichtigen Satellitenkonstellationen und mehrere Frequenzen hinweg.
• Hochentwickelte, systemweite Multifrequenz-RTK/PPP-Engine für robuste Genauigkeit im Zentimeterbereich
• Rauscharmer Verstärker (LNA) integriert in die kompakte Wendelantenne
• Hoher Gewinn: 28 dB typ. von der Antenne
• Achsenverhältnis: max. 3 dB.
• Variation des engen Phasenzentrums (PCV)
• Stromversorgung: 5 V DC
• Integrierter 3-Achsen-Digitalkompasssensor RM3100 für genaue Kurs- und Orientierungsmessung

Physikalische Eigenschaften:

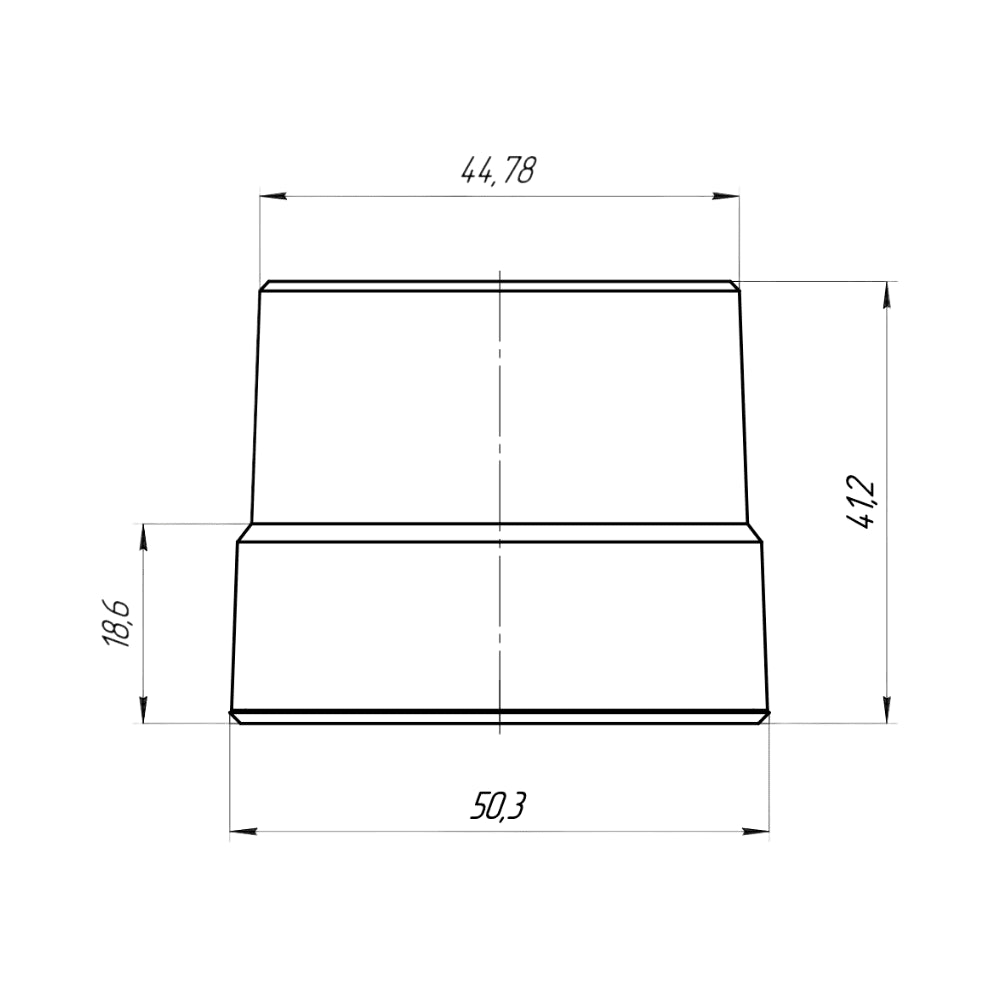

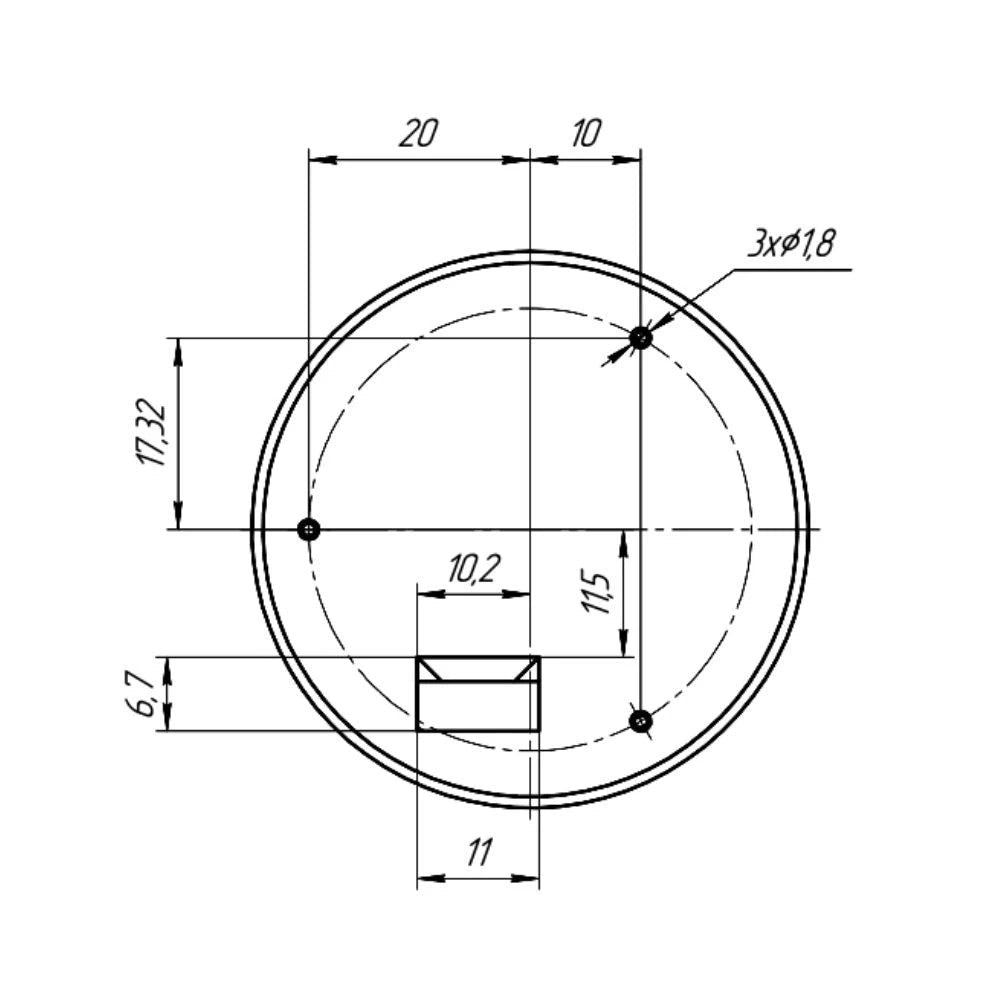

• Abmessungen: Ø50x41 mm
• Gewicht: 34 g.
• Schutzart: IP55
• Betriebstemperatur: -10 °C ~ +60 °C

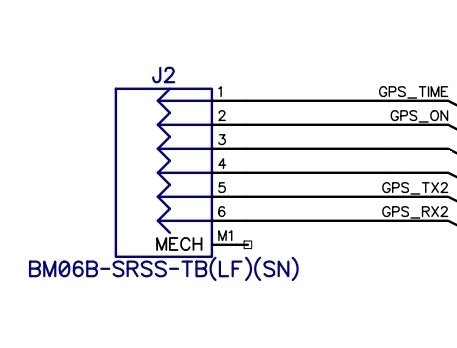

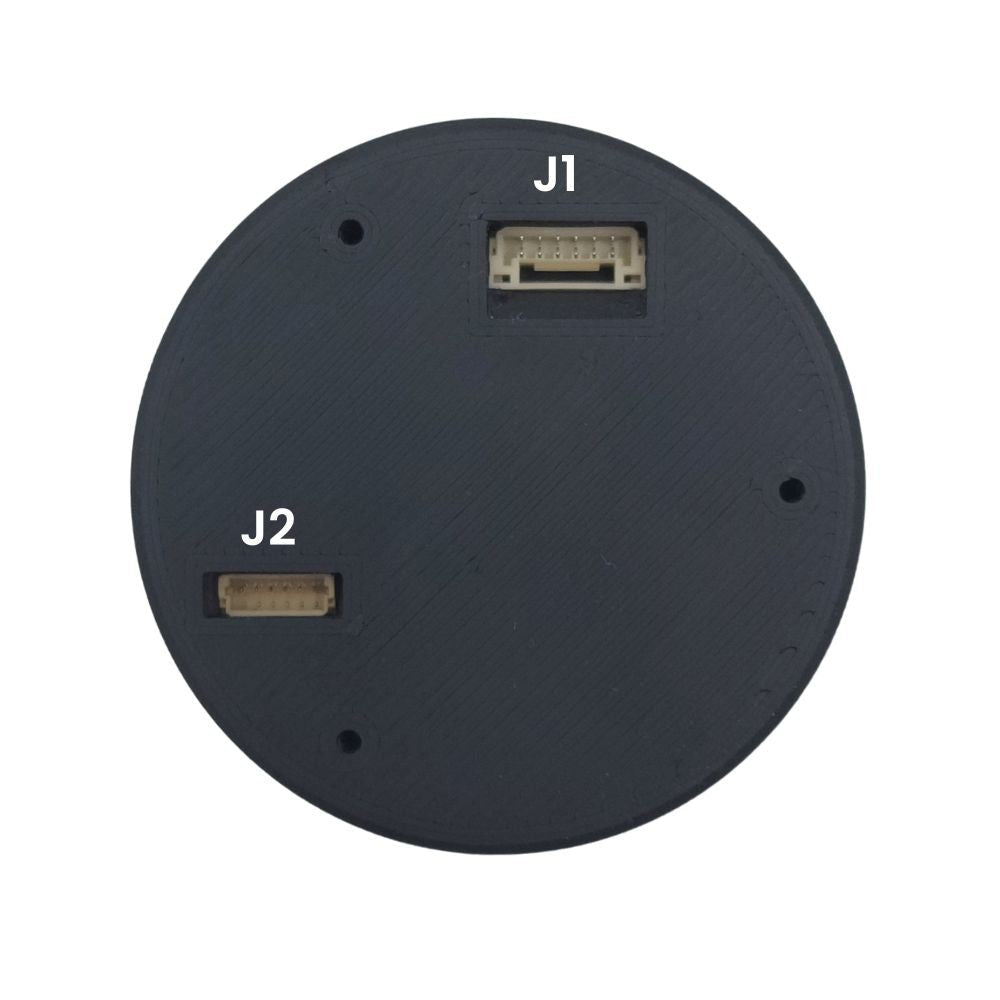

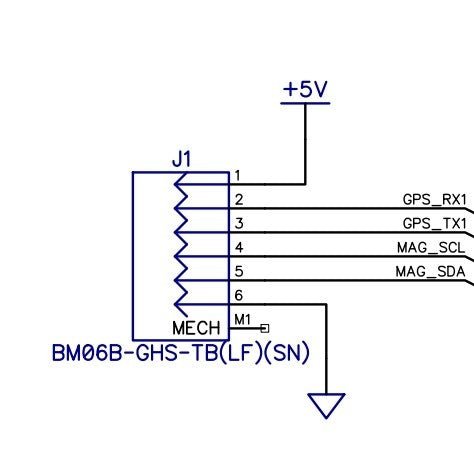

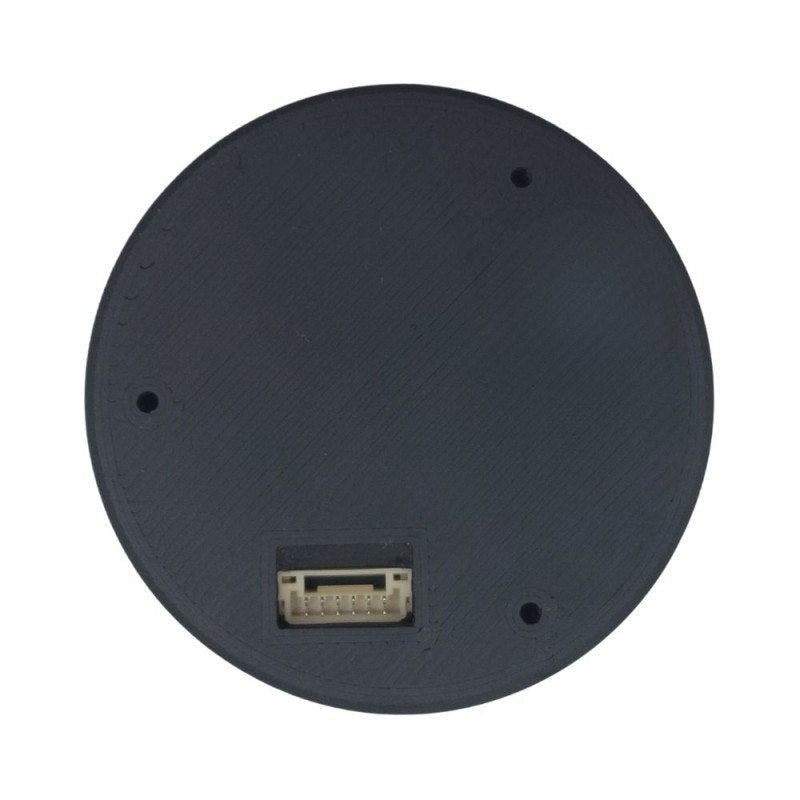

• Anschlusstyp: JST SH 6-polig, JST GH 6-polig

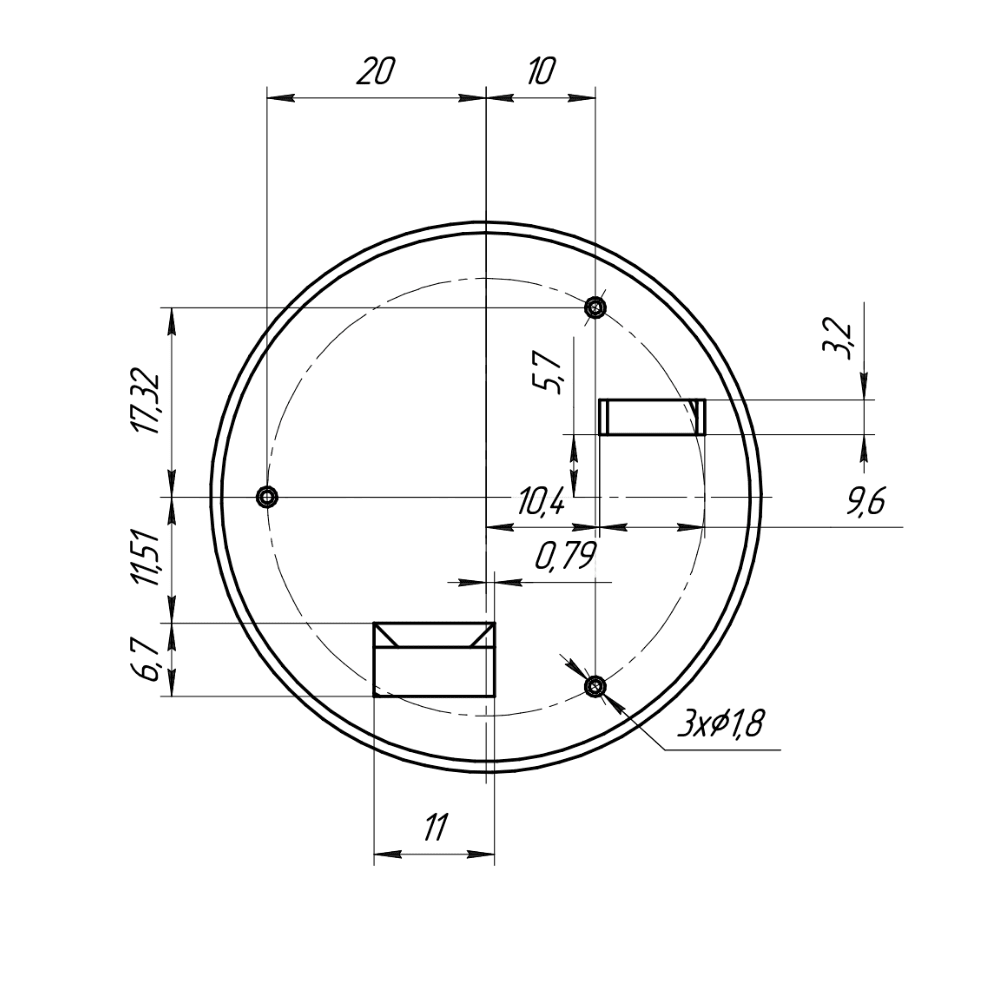

• Montageoptionen: Wasserdichtes 3M-Doppelklebeband, Schraubmontage
• Set: Intelligente Antenne, wasserdichtes 3M-Doppelklebeband, 3 Schrauben
• RoHS- und REACH-konform
• Vollständig montiert, geprüft, versiegelt und einsatzbereit

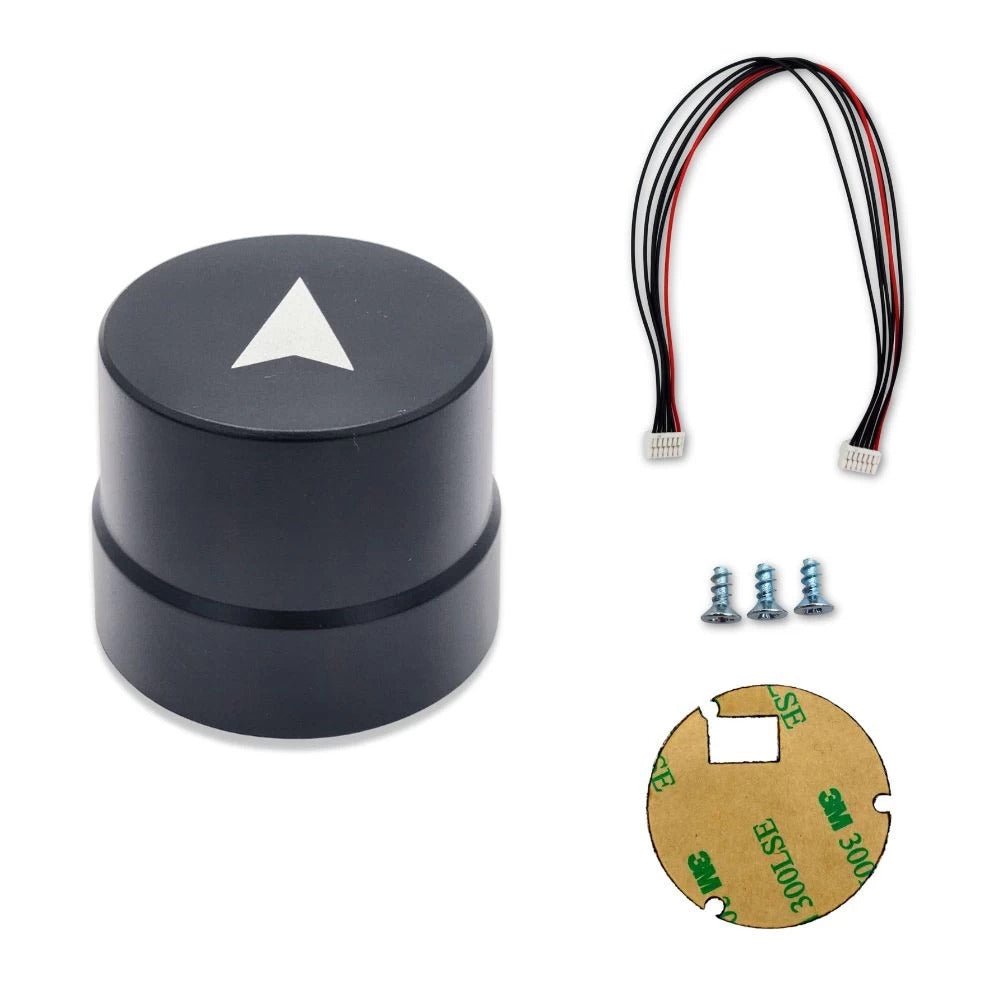

Lieferumfang:

• Intelligente Antenne – 1 Stück
• JST GH 1,25-mm-Kabel, 6-polig auf 6-polig, 200 mm – 1 Stück
• JST SH 1.0 Kabel, 6-polig auf 6-polig, 100 mm – 1 Stück
• Wasserdichtes 3M-Doppelseitenklebeband – 1 Stück
• Schrauben 2,5 x 6 – 3 Stück
