Das GNSS DK2 ist ein kompaktes, vielseitiges und leistungsstarkes GNSS-Entwicklerkit, das auf einem hochpräzisen Multiband-Empfänger basiert und eine zentimetergenaue RTK-Genauigkeit liefert. Es ist der Nachfolger des ursprünglichen GNSS DK, das von Grund auf auf einer neuen Hardware- und Softwareplattform entwickelt wurde, die das Spektrum möglicher Anwendungen erheblich erweitert.

Das Gerät ist gleichermaßen geeignet für professionelle Vermessungs- und Kartierungsabläufe sowie für kundenspezifische GNSS-basierte Projekte, die flexible Konnektivität, konfigurierbare Datenweiterleitung und mehrere Protokollierungsformate erfordern – alles in einem einzigen, handlichen Gerät.

Robustes, feldbereites Hardware

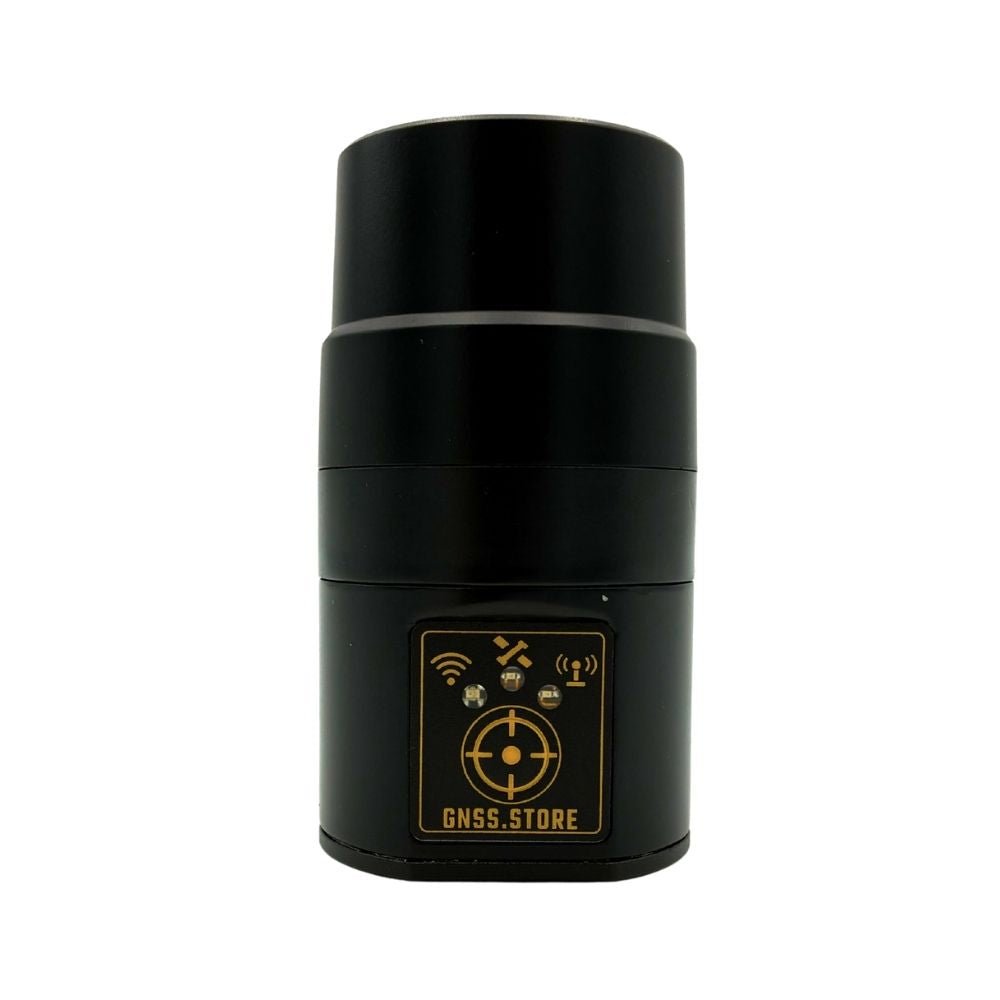

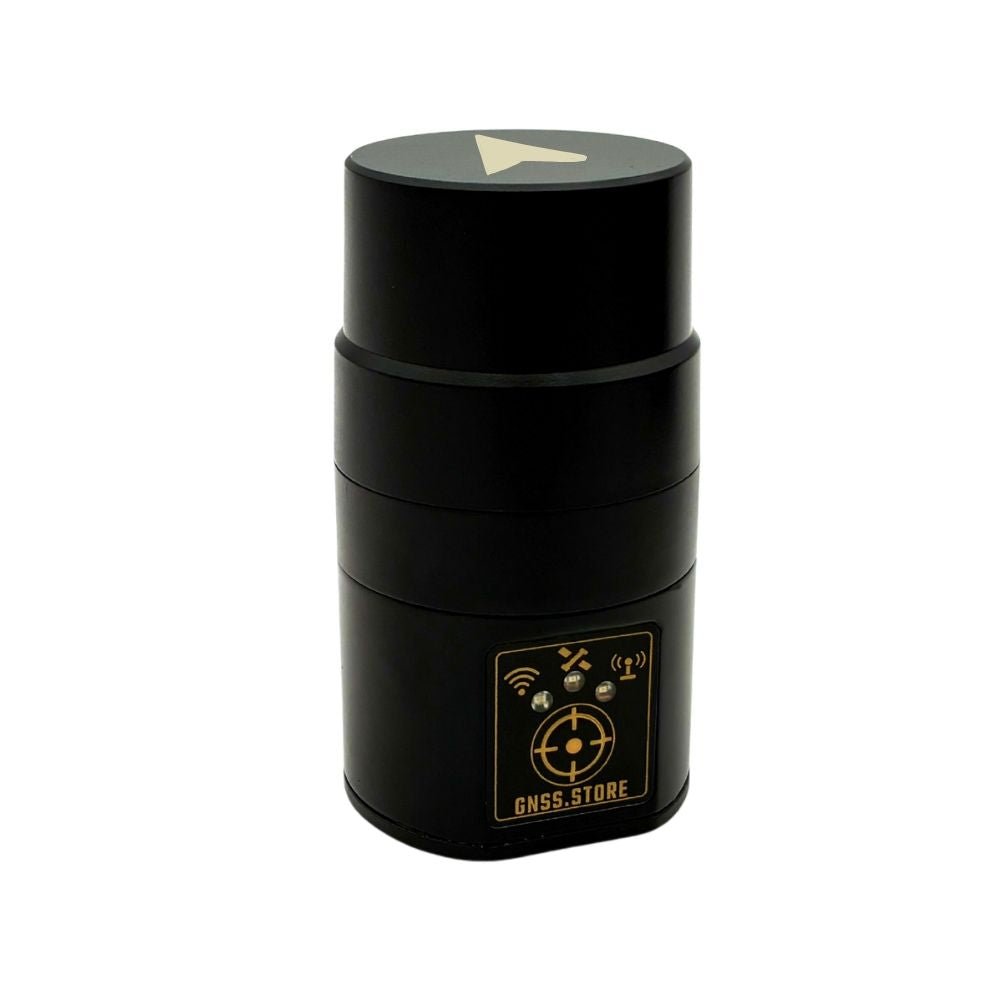

Das GNSS DK2 ist in einem kompakten IP67-zertifizierten wasserdichten Gehäuse mit integrierter Helix-Antenne und einer Standard-1/4"-20-Gewindehalterung untergebracht, wodurch es sofort mit Fotostativen kompatibel ist. Ein geodätischer 5/8"-11-Adapter für die Verwendung mit Vermessungsstativen ist im Lieferumfang enthalten.

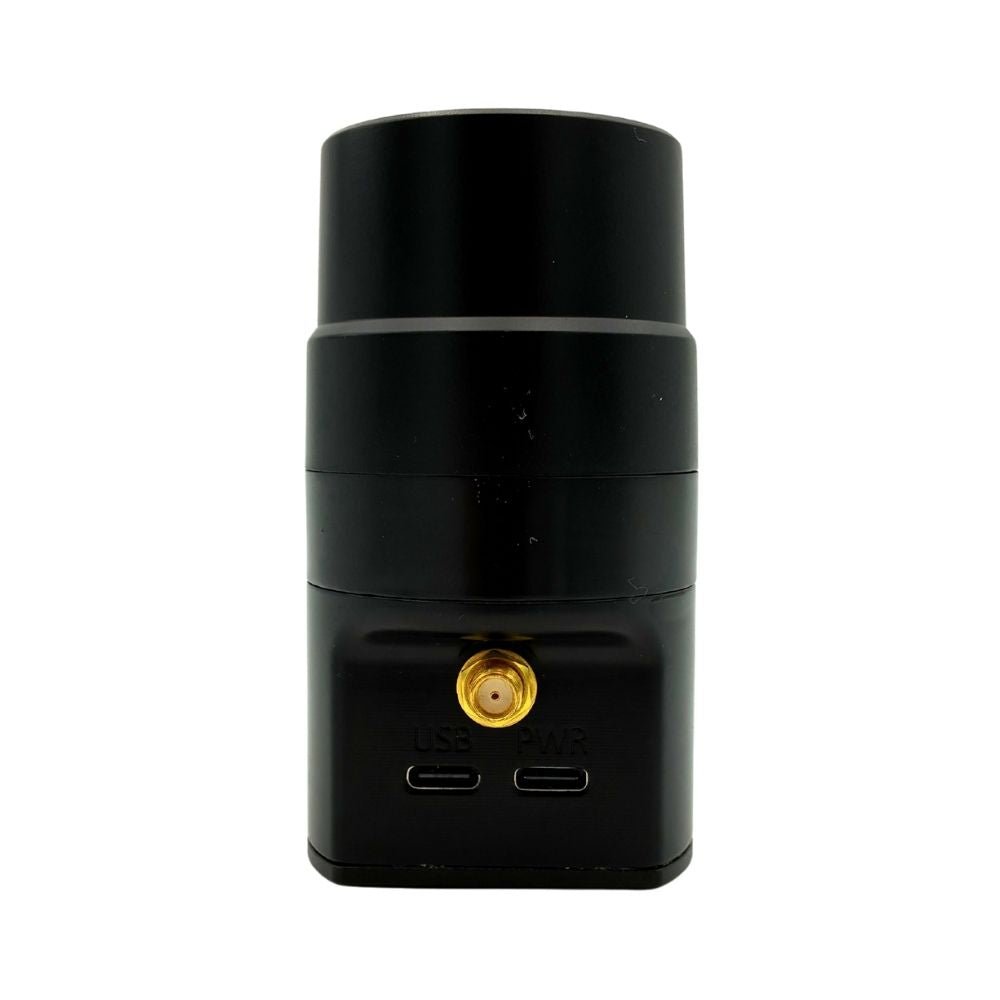

Zwei USB Type-C-Anschlüsse sind vorhanden: einer für die Datenkommunikation und einer für die Stromversorgung. Beide können das Gerät mit Strom versorgen, und wenn eine Powerbank an den Stromanschluss angeschlossen ist, kann der Datenanschluss gleichzeitig ein angeschlossenes Smartphone laden. Ein optionales VC-1 Powerbank Hand Grip Zubehör ist für längere Feldeinsätze ohne separate Powerbank erhältlich.

Ein interner Superkondensator bietet eine kurze Energiereserve bei Stromausfall, so dass die Firmware alle geöffneten Dateien – einschließlich GPX-Tracks – vor dem Herunterfahren sicher schließen und externe Powerbanks ohne Unterbrechung des Betriebs im laufenden Betrieb wechseln kann.

Reichhaltige drahtlose und kabelgebundene Konnektivität

Das GNSS DK2 bietet eine für ein Gerät seiner Größe ungewöhnlich breite Palette an Schnittstellen:

USB — stellt ein oder zwei virtuelle serielle USB-UART-Schnittstellen (USB CDC-ACM, keine Treiberinstallation auf modernen Betriebssystemen erforderlich) bereit und bietet im Dateidownload-Modus USB-Massenspeicherzugriff auf den internen Speicher

Bluetooth 4.2 Classic (BR/EDR, SPP-Profil) — drahtlose serielle Verbindung zu mobilen Apps und anderen Geräten

Wi-Fi 802.11b/g/n (2,4 GHz) — sowohl Station (STA) als auch Access Point (AP) Modus, verwendet für NTRIP-Korrekturen [1], Firmware-Upgrades und CLI-Zugriff

LoRa — ein dedizierter Empfänger für differentielle Korrekturen über Entfernungen von bis zu Kilometern bei guter Sichtverbindung; kompatibel mit Advanced GNSS RTK CORS Fanless Station Basisstationen [1]

Nahtlose Integration mit mobilen Anwendungen

Das GNSS DK2 funktioniert sofort als RTK-Rover mit beliebten Android-Feldanwendungen:

• SW Maps
• Lefebure NTRIP Client
• GNSS Master
• Mobile Topographer GIS
• Apglos Survey Wizard
• TcpGPS
• FieldGenius
• SurPad 4.2
• Mapit GIS Professional
• ODK Collect
• OsmAnd
• Google Maps

Die Anwendung verbindet sich über Bluetooth oder USB mit dem Gerät, empfängt NMEA-Daten, ruft RTK-Korrekturen über das Internet via NTRIP ab und leitet diese an den Empfänger weiter – der dann eine zentimetergenaue Lösung berechnet.

Durch den Mock-Location-Mechanismus von Android wird die RTK-Position des GNSS DK2 zur systemweiten Position auf dem Telefon, die transparent für jede App verfügbar ist, die die Standard-Android-Standort-API verwendet – von Google Maps und OsmAnd bis hin zu spezialisierten GIS- und Feldforschungs-Tools. Apps, die sowohl NTRIP als auch Mock-Location unterstützen – wie SW Maps, Lefebure NTRIP Client und GNSS Master – können als Mock-Location-Anbieter dienen und gleichzeitig RTK-Korrekturen an das Gerät senden.

Flexible Datenprotokollierung

Der 32 GB große interne Flash-Speicher enthält alle protokollierten Daten und Konfigurationsdateien. Das Gerät kann gleichzeitig mehrere Datenströme in verschiedenen Formaten aufzeichnen:

Raw binary – unverarbeitete Empfängerausgabe für Post-Processing-Workflows

NMEA – Standard-Satzprotokoll, kompatibel mit praktisch jeder GIS-Software

GPX – Track-Datei mit automatischer datums-/zeitbasierter Benennung; Wegpunkte können jederzeit mit einem einzigen Tastendruck markiert werden

Einfache, aber leistungsstarke Konfiguration

Alle Geräteeinstellungen werden über eine reine Textdatei, autoexec.txt, gesteuert, die auf dem internen Laufwerk gespeichert und bei jedem Start ausgeführt wird. USB-Port-Präsentation, Bluetooth-Kanalzuweisungen, LoRa-Parameter, aktive Dateischreiber, Baudraten – all dies wird in menschenlesbaren Befehlen festgelegt. Eine gut kommentierte Standardkonfiguration wird beim ersten Start automatisch generiert und dient als fertiger Ausgangspunkt.

WLAN-Zugangsdaten werden im geschützten internen Speicher und nicht in der Konfigurationsdatei gespeichert.

Für eine erweiterte GNSS-Empfängerkonfiguration – Nachrichtenausgaben, Konstellationen, RTK-Parameter – stellt das Gerät den Empfänger direkt über USB zur Verfügung, so dass die offizielle Konfigurationssoftware des Empfängerherstellers ohne Zwischenschaltung verwendet werden kann.

Zuverlässige Firmware-Upgrades

Die Firmware kann über Wi-Fi (OTA), aus einer im internen Speicher abgelegten Datei oder über ein Dienstprogramm über USB aktualisiert werden. Der Upgrade-Mechanismus ist sicher konzipiert: Eine Hardwareeinheit kann durch ein fehlgeschlagenes Update nicht dauerhaft unbrauchbar gemacht werden. Wenn ein Upgrade fehlschlägt, erholt sich das Gerät und der Vorgang kann wiederholt werden.

Spezifikationen:

• Mechanisch:
  - Abmessungen ohne Power Bank Ø50x91 mm

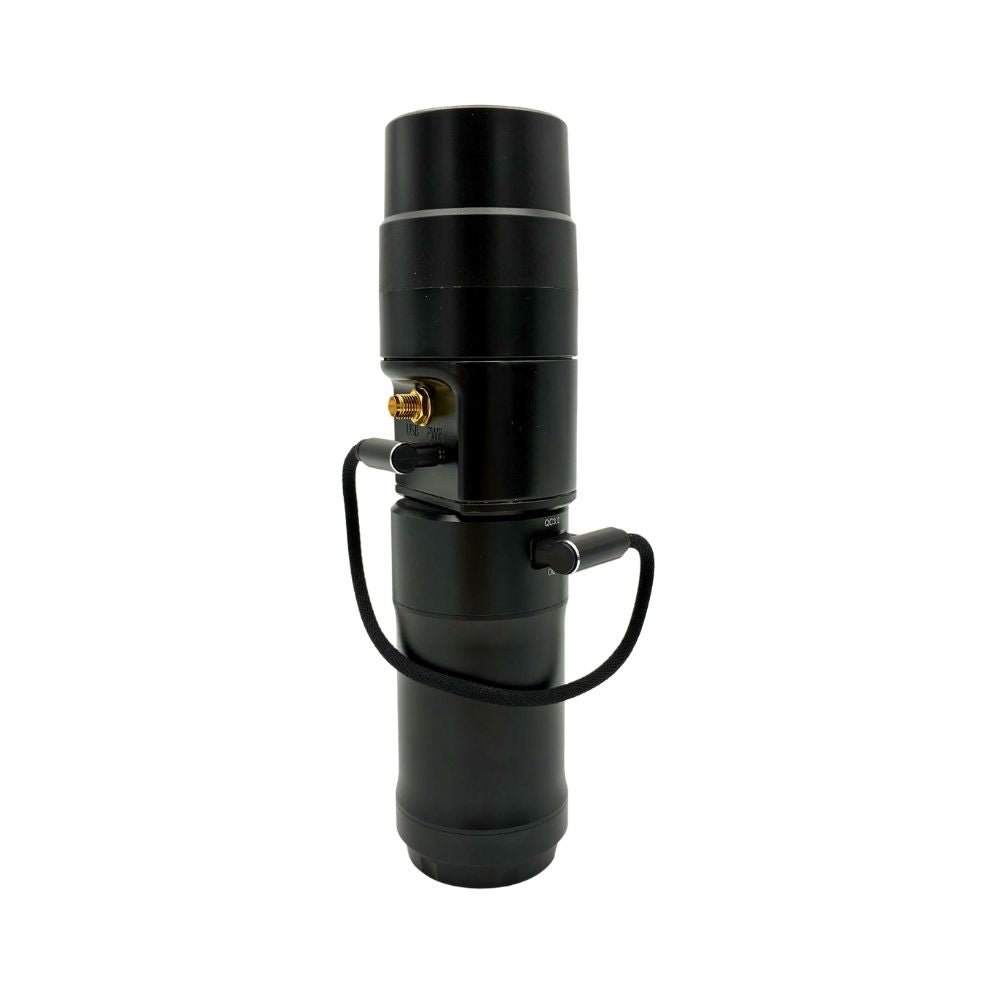

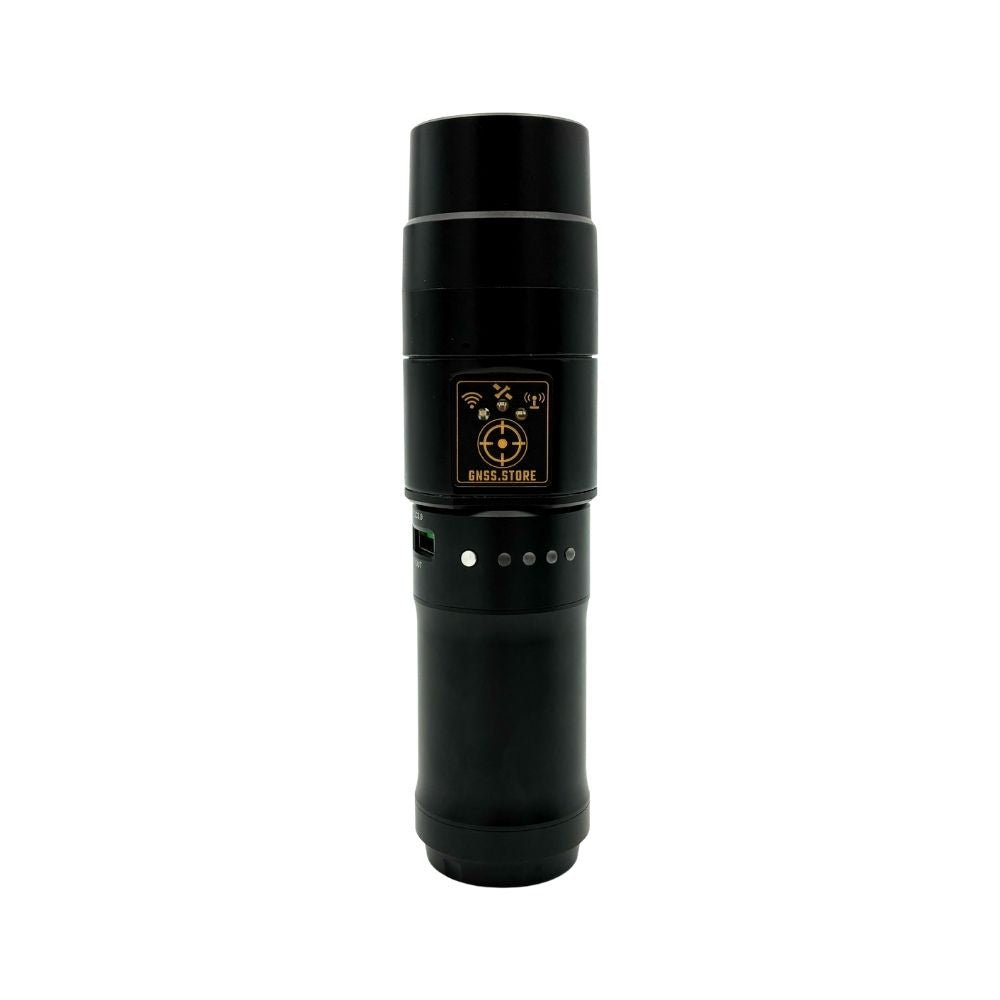

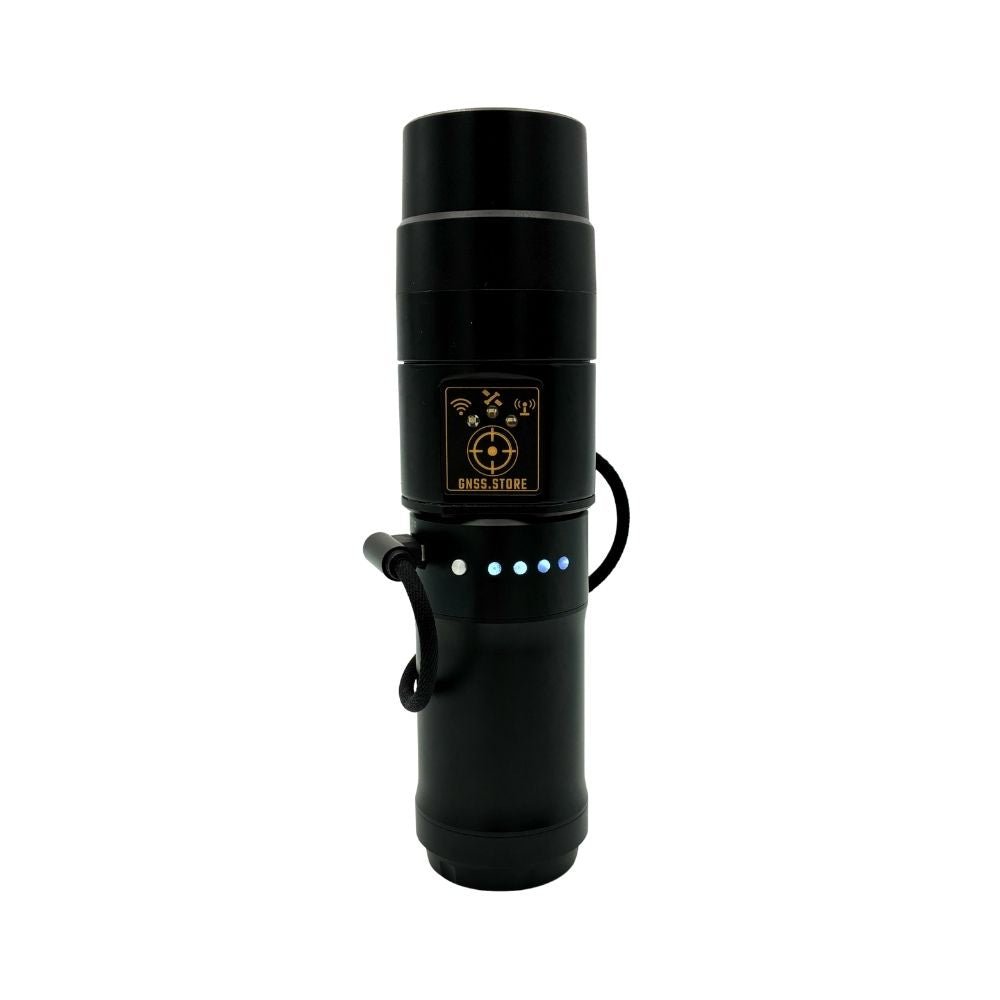

  - Abmessungen mit Power Bank Ø50x187 mm
  - Gewicht ohne Power Bank 114 g
  - Gewicht mit Power Bank (inkl. Kabel) 388 g
• Antenne:
  - Phasenmittelpunkthöhe ohne Power Bank 74.8 mm
  - Phasenmittelpunkthöhe mit Power Bank 170.8 mm
• Betriebstemperatur -20...+50;

• Schutzart:
  - ohne Powerbank IP65;
  - Powerbank IP44;
• Elektrisch:
  - Stromversorgung über USB C;
  - Zertifizierung CE;

• Konnektivität: Bluetooth 4.2 BR/EDR; Wi-Fi 802.11/b/g/n; Anschluss USB-C; LoRa
• Daten: Korrekturen RTCM3
• Positionsausgabe NMEA

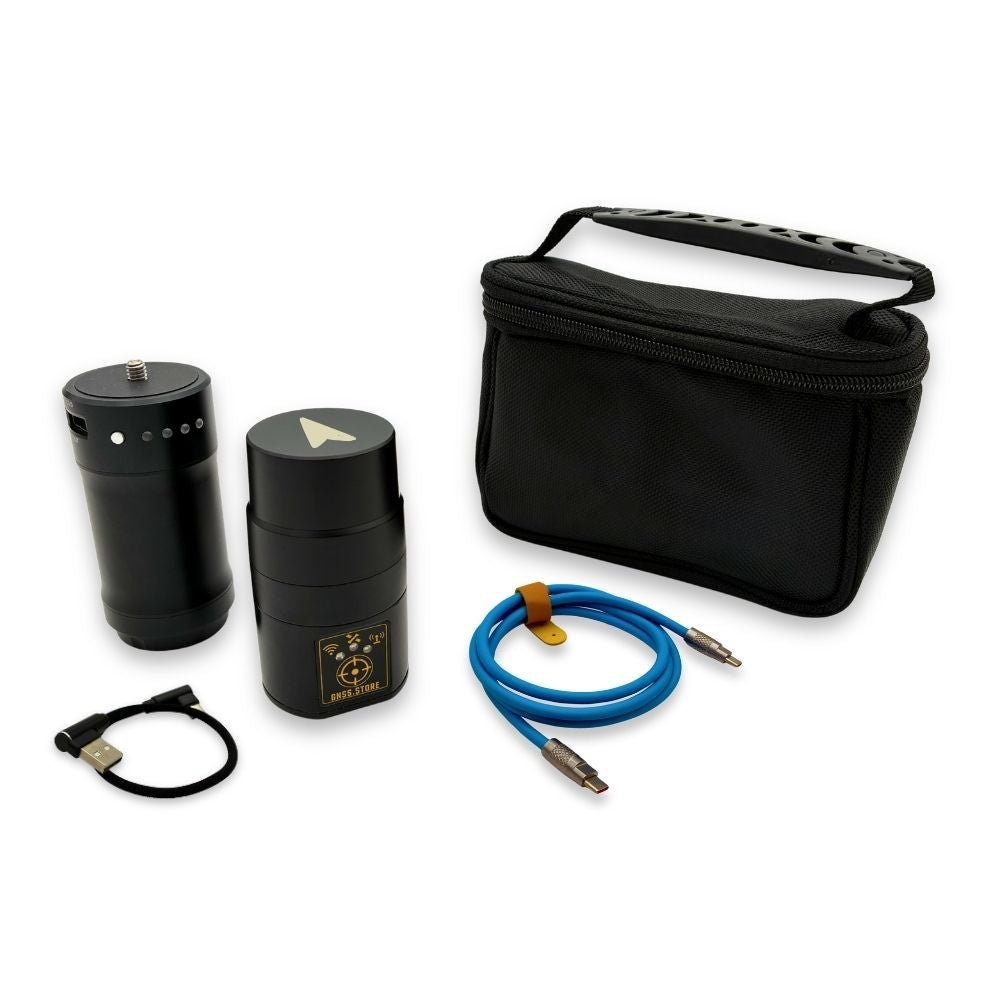

Lieferumfang:

• X20 RTK All-Band GNSS Rover
• Helix SMA Antenne (integriert)
• 7800 mAh Powerbank (optional)
• Teleskop-Zentrierstange ELT0493 (optional)
• 1/4" auf 5/8" Gewindeadapter
• USB A zu USB C Kabel
• Aufbewahrungstasche

Der GNSS Rover kann im Rover-Betriebsmodus verwendet werden. Für eine passende Basisstation schauen Sie sich unser ELT0431 Produkt an.
