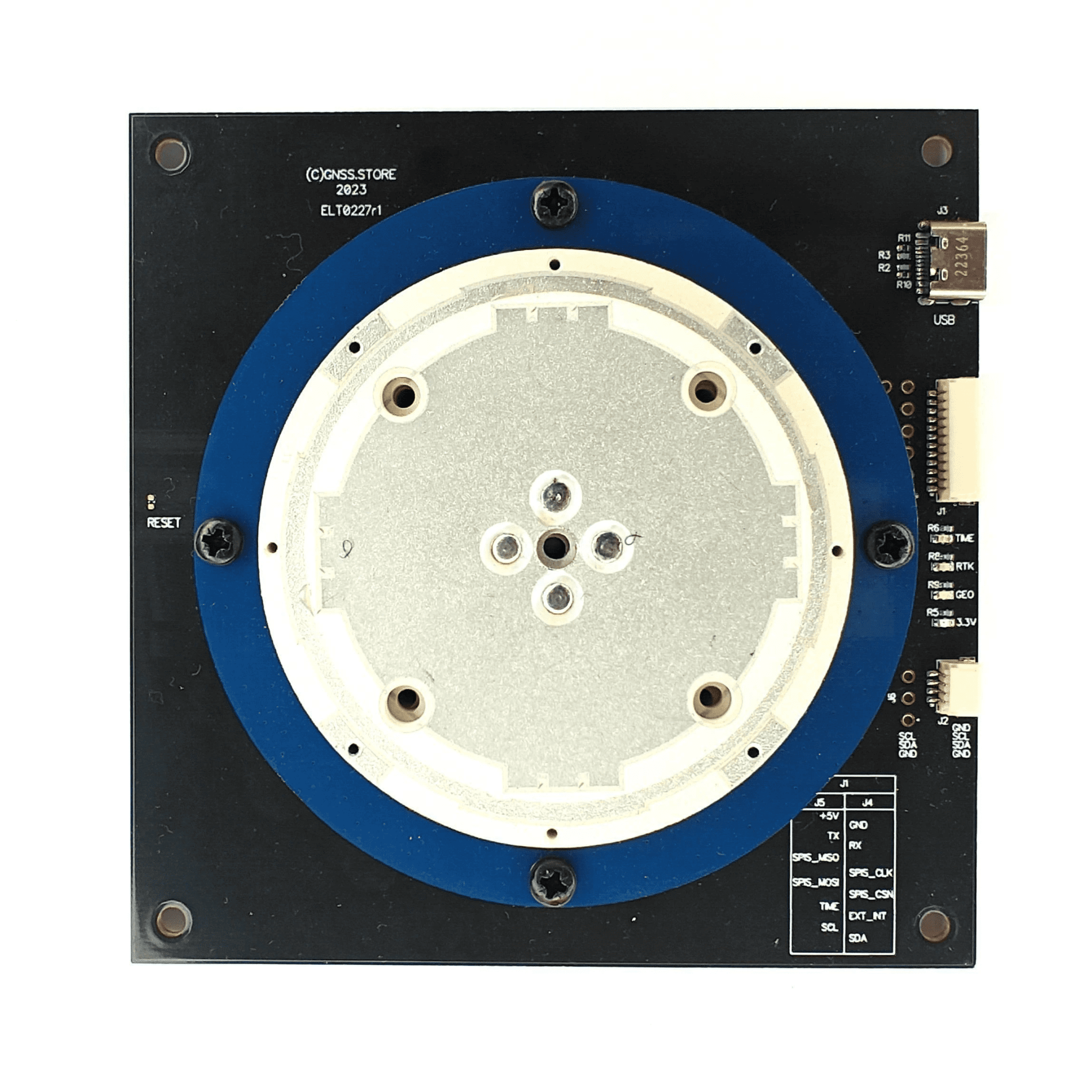

Produktmerkmale

Eingebaute Vier-Sterne-Hochpräzisions-Vollfrequenz-61-mm-Patchantenne
Integrierter rauscharmer 3,3-V-Spannungsregler
On-Board LIS3MDL Magnetometer
USB-, SPI*-, I2C*- und UART (Tx, Rx)-Schnittstelle

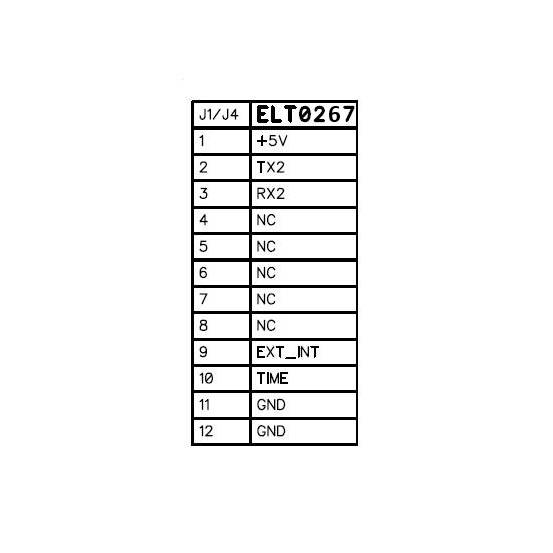

USB-C- und zwei JST-Anschlüsse
Lila Betriebs-LED, grüne Zeitimpuls-LED, rote PVT-LED, orange RTK-LED
Umfangreiche Visualisierungs- und Auswertungsfunktionen
Backup-Superkondensator
Abmessungen 100x100 mm
Gewicht: 152 g.
Vollständig montiert und sofort einsatzbereit

Produktdetails

Allgemeine Beschreibung:

Basierend auf Unicores proprietärem GNSS-SoC NebulasIV, der HF, Basisband und hochpräzise Algorithmen integriert
1408 Kanäle, basierend auf NebulasIV
RTK-Engine für alle Konstellationen und mehrere Frequenzen sowie fortschrittliche RTK-Technologie
Technologie zur sofortigen RTK-Initialisierung
Standalone-Technologie für hochpräzise Einzelstationspositionierung
Heading2-Technologie zur Bereitstellung von Kursinformationen
Unterstützt B2b-PPP und E6-HAS
60 dB Schmalband-Störschutz und Störungserkennung
Integrierte MEMS-Navigation und U-Fusion-Technologie an Bord gewährleisten kontinuierliche Positionsbestimmung auch bei Verlust des GNSS-Signals

Frequenz:

GPS L1C/A, L1C, L2C, L2P(Y), L5
BDS B1I, B2I, B3I, B1C, B2a, B2b
GLONASS G1, G2, G3
Galileo E1/E5a/E5b/E6
QZSS L1C/A, L1C, L2C, L5, L6
NavIC L5
SBAS L1C/A

Einzelpunktpositionierung (RMS):

Horizontal: 1,5 m
Vertikal: 2,5 m
Zeitgenauigkeit (RMS) - 20 ns
Geschwindigkeitsgenauigkeit (RMS) - 0,03 m/s

DGPS (RMS):

Horizontal: 0,4 m
Vertikal: 0,8 m
Kaltstart < 12 s
Initialisierungszeit < 5 s (typisch)

RTK (RMS):

Horizontal: 0,8 cm ± 1 ppm
Vertikal: 1,5 cm ± 1 ppm
Zuverlässigkeit der Initialisierung > 99,9 %
Datenaktualisierungsrate 100 Hz (IMU-Rohdaten) / 50 Hz* (RTK)

PPP (RMS):

Horizontal: 5 cm
Vertikal: 10 cm
Differenzdaten – RTCM V3.X
Datenformat – NMEA-0183, Unicore

Beobachtungsgenauigkeit (RMS): / BDS / GPS / GLONASS / Galileo
B1I/B1C/L1 C/A/G1/E1-Code / 10 cm / 10 cm / 10 cm / 10 cm
B1I/B1C/L1C/A/G1/E1-Trägerphase / 1 mm / 1 mm / 1 mm / 1 mm
B2I/B2a/B2b/L5/E5a/E5b Code / 10 cm / 10 cm / 10 cm / 10 cm
B2I/L2P(Y)/L2C/G2/E5b Trägerphase / 1 mm / 1 mm / 1 mm / 1 mm
B3I/B2a/E5a/L5 Code / 10 cm / 10 cm / 10 cm / 10 cm
B3I/B2a/E5a/L5 Trägerphase / 1 mm / 1 mm / 1 mm / 1 mm

Differenzdaten – RTCM V3.X
Datenformat – NMEA-0183, Unicore

Umwelt Spezifikationen:

Betriebstemperatur: -40 °C ~ +85 °C
Lagertemperatur: -55 °C ~ +95 °C
Luftfeuchtigkeit: 95 % (keine Kondensation)
Vibrationsfestigkeit: GJB150.16A-2009, MIL-STD-810F
Stoßfestigkeit: GJB150.18A-2009, MIL-STD-810F

Kommunikationsschnittstellen:

2 x UART (LVTTL) (UM981)
3 x UART (LVTTL) (UM981S)
1 x I2C*
1 x SPI*
1 × CAN*(UM981)

Hinweis: Mit * gekennzeichnete Elemente werden nur von bestimmter Firmware unterstützt.

Materialien & Pflege

UPrecise Unicore Evaluation Software

NDAA-Erklärung

UM980 GNSS-Empfänger mit Multibandantenne und EMI + LIS3MDL

Name: UM980 GNSS-Empfänger mit Multibandantenne und EMI + LIS3MDL
Brand: Unicore
Price: 334.99 EUR
Availability: InStock

Artikelnummer: ELT0267-981S

Barcode: 4751046552676

Brand: Unicore

OEM Customization Available

B2B-Großhandelspreise verfügbar

Registrieren Sie sich als Großhandelskunde, um Sonderpreise und Mengenrabatte für viele Produkte zu erhalten.

B2B-Beratung anfordern

€334,99

exkl. MwSt.

Unicore UM980 All-Constellation Multi-Frequency RTK High Precision GNSS Receiver mit integrierter Patchantenne, LIS3MDL-Magnetometer und Rauschunterdrückung

Das UM980 ist Unicores proprietäres, hochpräzises RTK-Positionierungsmodul der neuen Generation, basierend auf dem Nebulas IV SoC. Es integriert HF, Basisband und einen hochpräzisen Algorithmus. Das Modul unterstützt GPS L1C/A/L1C/L2P(Y)/L2C/L5, BDS B1I/B2I/B3I/B1C/B2a/B2b, GLONASS G1/G2/G3, Galileo E1/E5a/E5b/E6, QZSS L1C/A/L1C/L2C/L5, NavIC L5 und SBAS L1C/A. Die integrierte Multifrequenz-Störschutztechnologie optimiert die RTK-Berechnung in verschiedenen Modi und Frequenzen. Dies verbessert die RTK-Initialisierungszeit, die Messgenauigkeit und die Zuverlässigkeit in komplexen Umgebungen wie Stadtvierteln und im Schatten von Bäumen deutlich. Aufgrund seiner hervorragenden Leistung eignet sich das UM980 bestens für hochpräzise Navigations- und Positionierungsanwendungen wie Präzisionslandwirtschaft, Vermessung und Kartierung usw.

WARNUNG: Beim Betrieb des Geräts mit einem Netzteil dürfen geerdete Antennen NUR angeschlossen werden, wenn das Gerät ausgeschaltet ist.

Please log in to download the datasheet.

Available in stock (>10 pcs)

GNSS module: UM981S (Geodesy)

UM981S (Geodesy) UM981-02 (Agriculture)

🛡️
