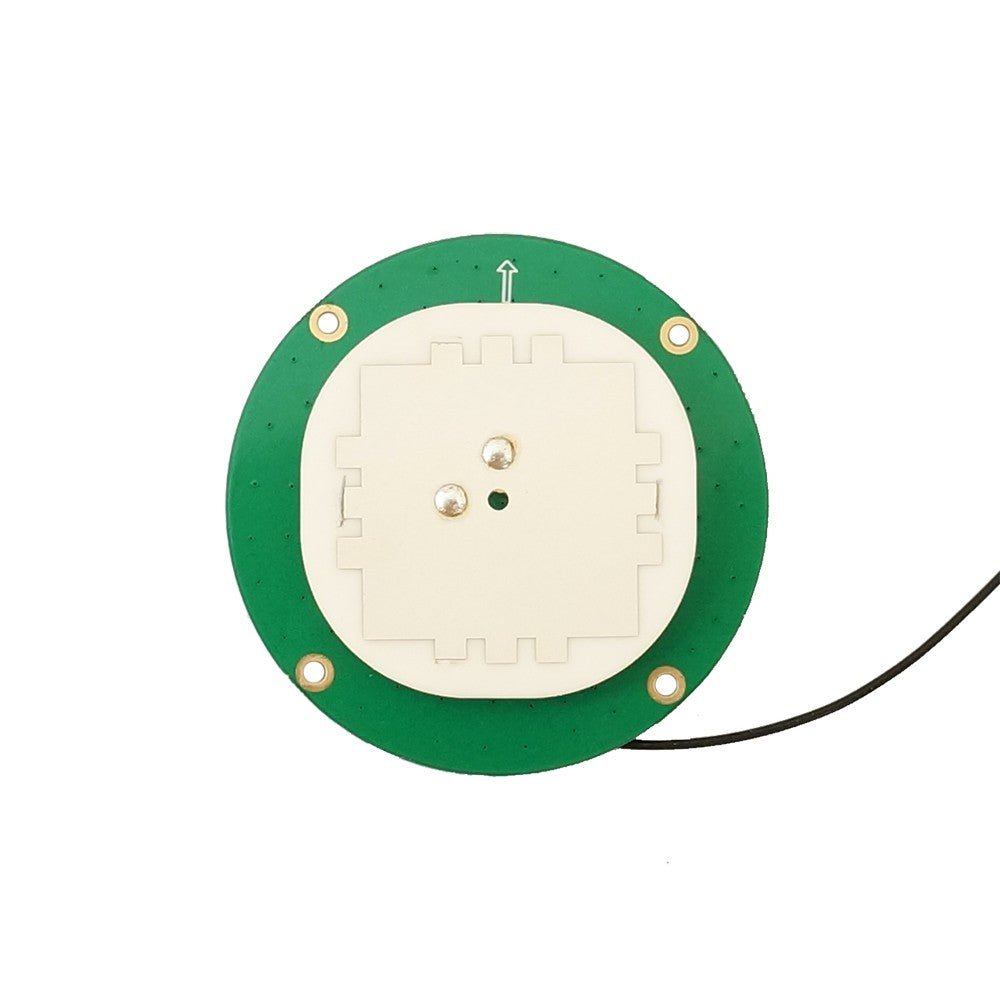

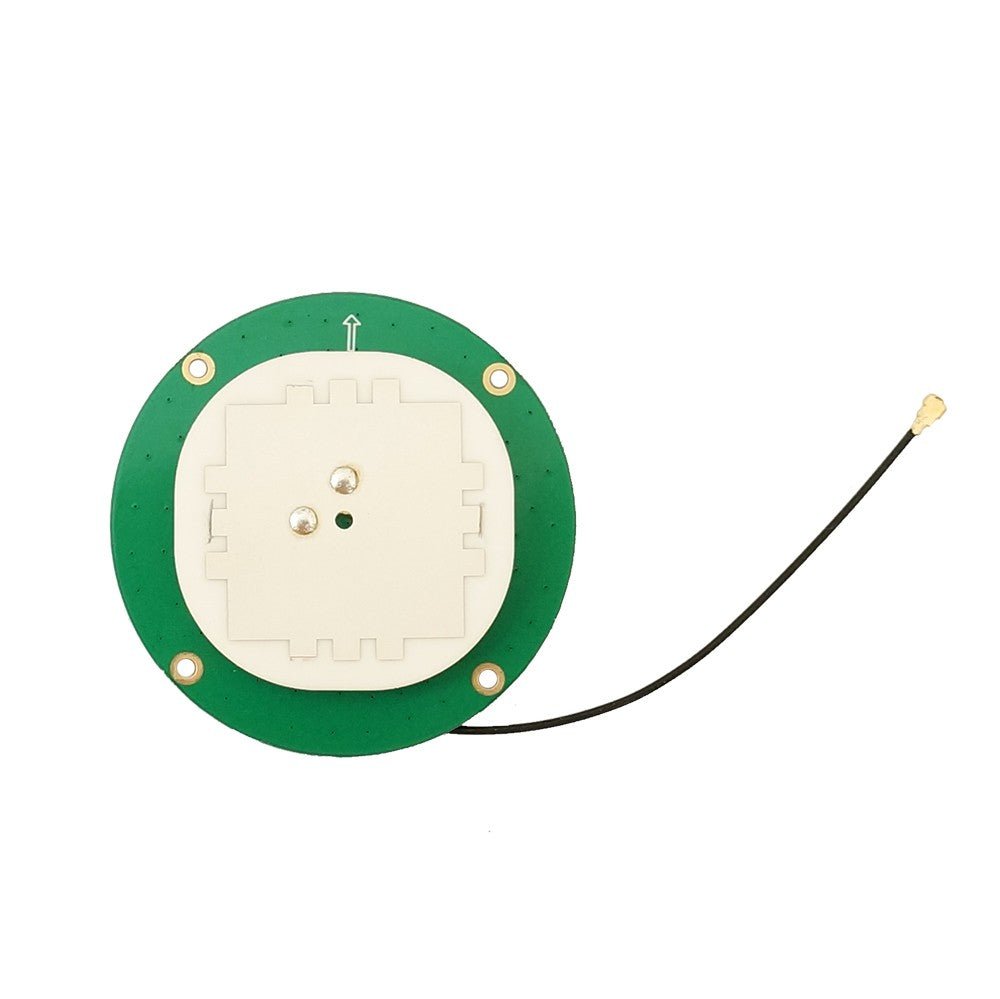

IPEX (U.FL) 45mm Zweistufiges 28dB Multi-GNSS-Band Dual-Pin Aktives Patch-Antennenmodul
Das aktive 45-mm-Patchantennenmodul wurde speziell für die Integration in GPS/GLONASS-Empfängermodule entwickelt. Die Antenne kombiniert eine 45 x 45 mm große, flache Keramik-Patchantenne mit einem zweistufigen rauscharmen Verstärker (LNA) und einem SAW-Filter im Eingangsbereich sowie einem ultradünnen Koaxialkabel. Diese Antenne zeichnet sich durch hohe Störfestigkeit aus.
Available in stock (>10 pcs)
1 Jahr eingeschränkte Garantie
14 Tage Rückgaberecht
Lebenslanger technischer Support
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
Signal empfangen:
- GPS L1
- GLONASS G1
- GALILEO E1
- BDS B1I/B1C
- SBAS L1
- QZSS L1
Eigenschaften der Patchantenne:
- Verstärkung - 2 dBi
- VSWR- <1,5
- Impedanz - 50 Ohm
- Polarizacion - RHCP
- Achsenverhältnis - <3dB
- Horizontaler Winkel - 60 Grad
LNA-Spezifikationen:
- LNA-Verstärkung - 28 dB
- Rauschzahl - <2dB
- Ausgangsimpedanz - 50 Ohm
- Versorgungsspannung – 3,3–12 V
- Versorgungsstrom - <20mA
- Breiter Eingangsspannungsbereich 2,8 V bis 5,5 V
- Geringer Stromverbrauch
- Hohe Störfestigkeit.
- RoHS- und REACH-konform
Mechanische Daten:
- Abmessungen: Ø56 x 7,7 mm (Grundfläche)
- Gewicht: 34 g.
- Anschluss: IPEX (U.FL)
- Kabellänge: 50 mm Ø1,13 Kabel
- Montage: Schraubmontage
