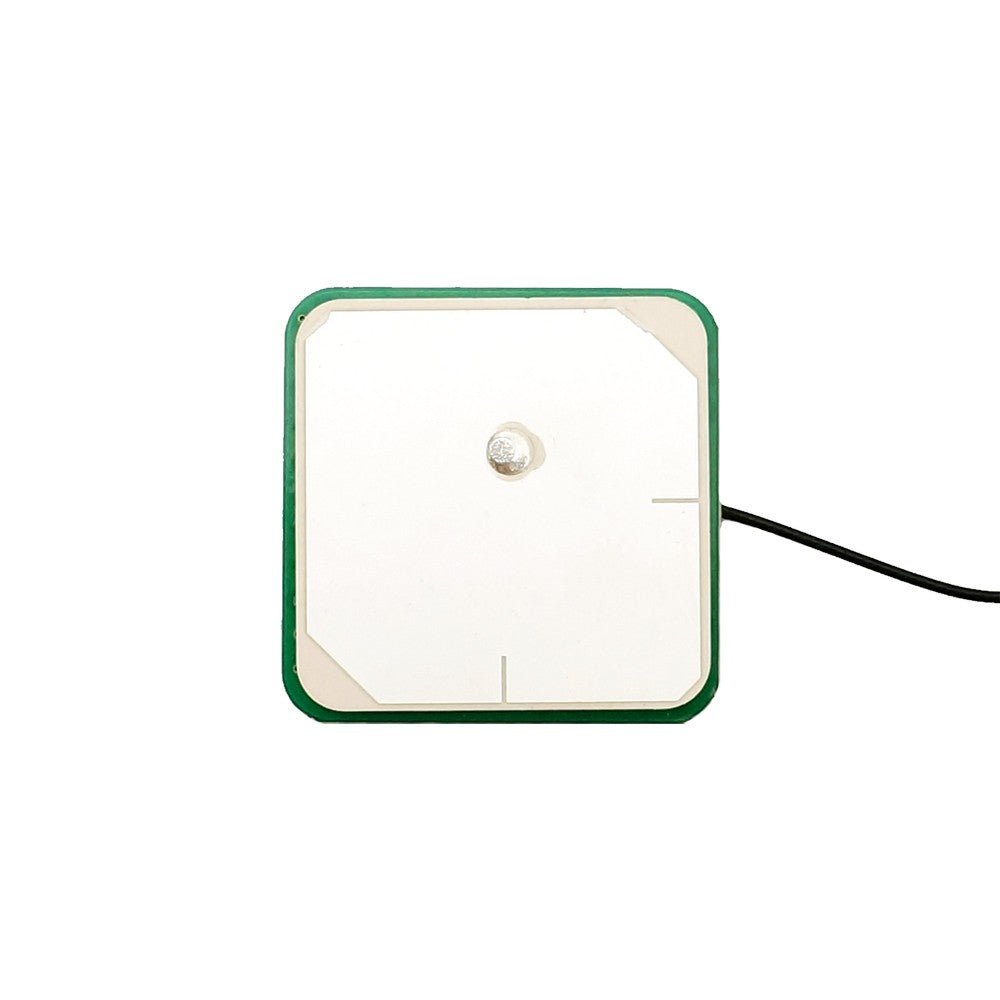

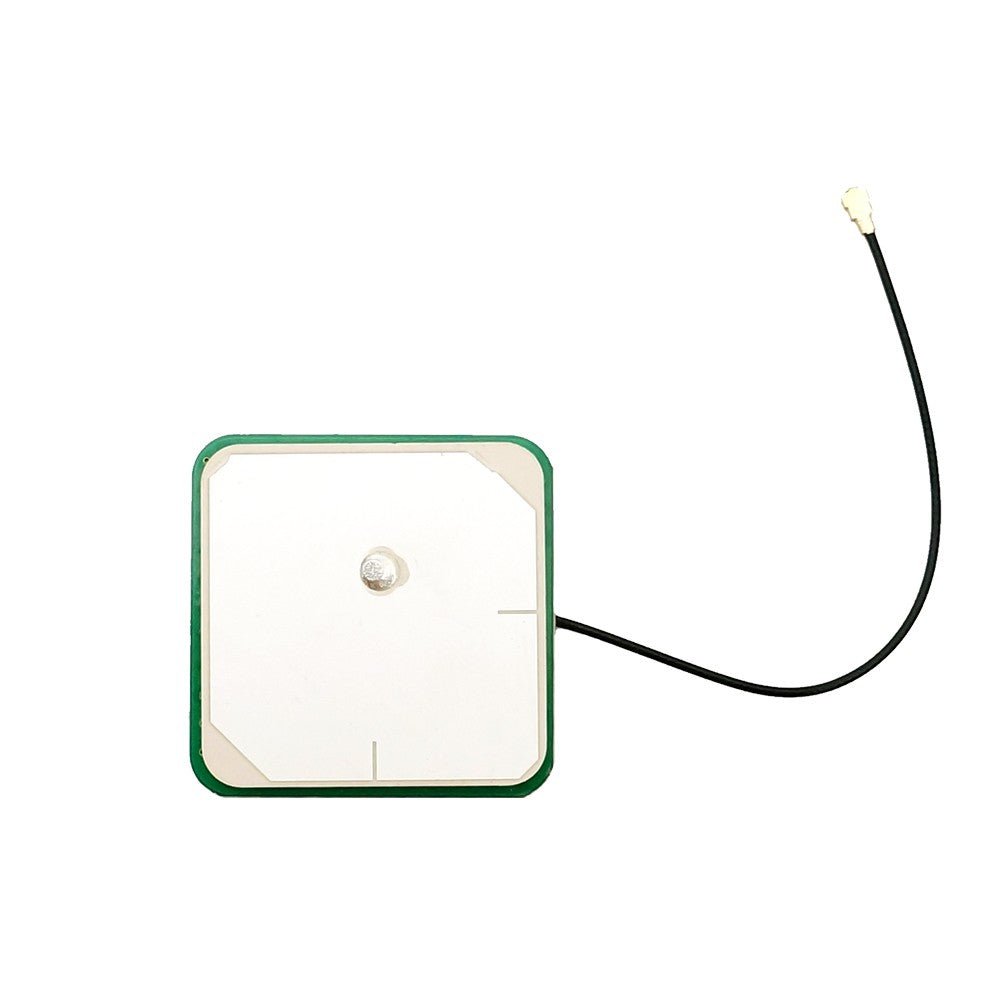

L1 IPEX (U.FL) 35 mm zweistufiges 38dB Multi-GNSS aktives Patchantennenmodul
exkl. MwSt.
IPEX (U.FL) 35 mm zweistufiges 38dB L1/B1I/B1c/E1/G1 GNSS aktives Patchantennenmodul.
Das 35-mm-Patchantennenmodul wurde speziell für die Embedded-Integration (im Geräteinneren) mit GPS/GLONASS-Empfängermodulen entwickelt. Die Antenne kombiniert eine flache 35x35 mm Keramik-Patchantenne mit einem zweistufigen LNA und einem SAW-Eingangsfilter sowie einem ultradünnen Koaxialkabel.
Begrenzter Lagerbestand (<10 Stk.)
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
Empfangene Signale:
- GPS L1
- GLONASS G1
- GALILEO E1
- BDS B1I/B1C
- SBAS L1
- QZSS L1

LNA-Spezifikationen:
- LNA-Verstärkung: 38dB
- Rauschzahl: <2dB
- Ausgangsimpedanz: 50 Ohm
- Versorgungsspannung: 2,8–5 V
- Versorgungsstrom: <20 mA
- Weiter Eingangsspannungsbereich 2,8 V bis 5,5 V
- Polarisation: RHCP
- Achsenverhältnis: <3dB
- Horizontaler Winkel: 360°
- Geringer Stromverbrauch
- RoHS- & REACH-konform
- Gewinn: 1,5 dBi
- VSWR: <1,5

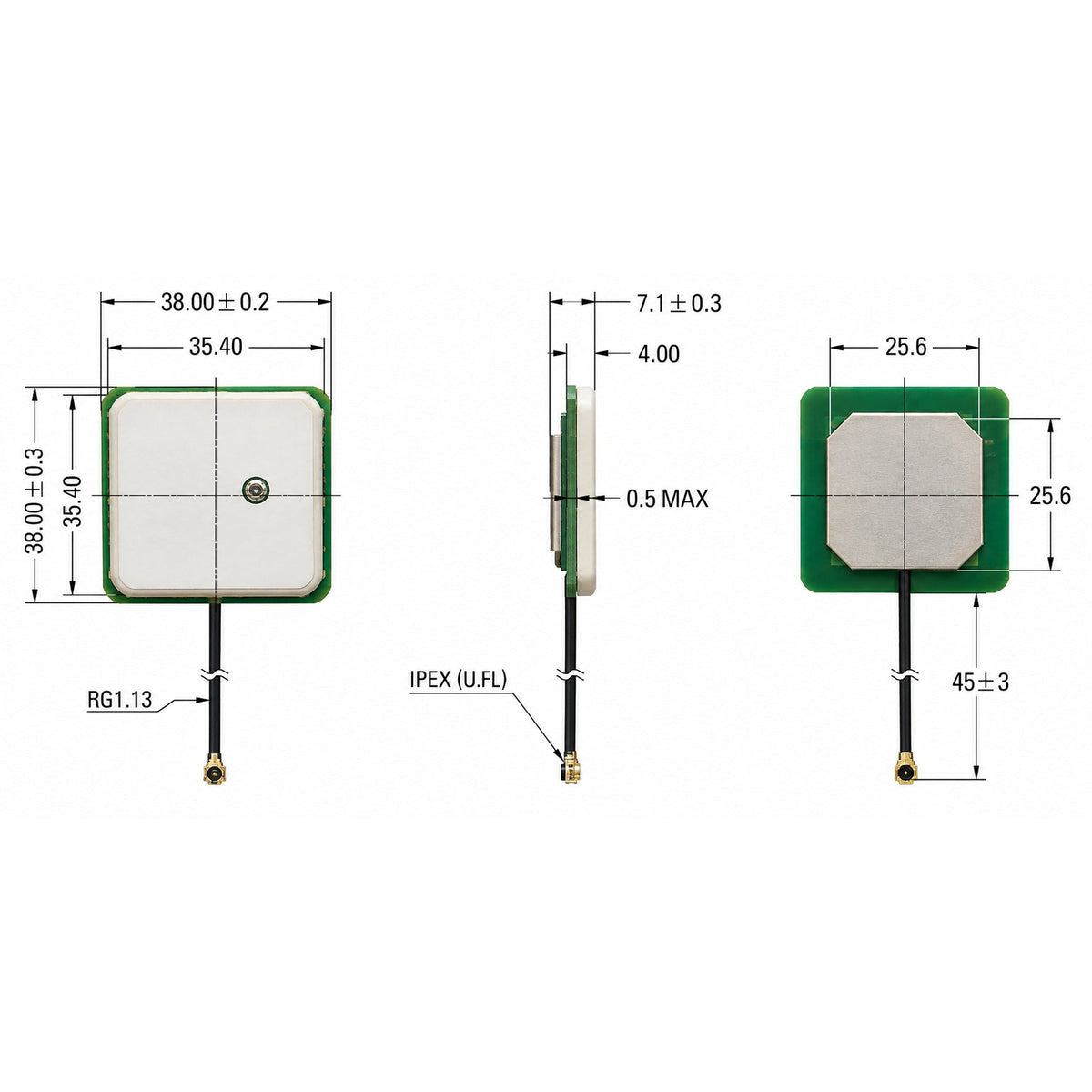

Mechanische Daten:
- Abmessungen: 38x38x7 mm (Grundplatte)
- Gewicht: 16 g
- Anschluss: IPEX (U.FL)
- Kabellänge: 50 mm, Kabel Ø1,13
- Befestigung: doppelseitiges 3M-Klebeband
