IPEX (U.FL) 12-mm-Zweistufen-28-dB-GPS/GALILEO-Aktivpatchantennenmodul mit vorgeschaltetem Sägezahnfilter

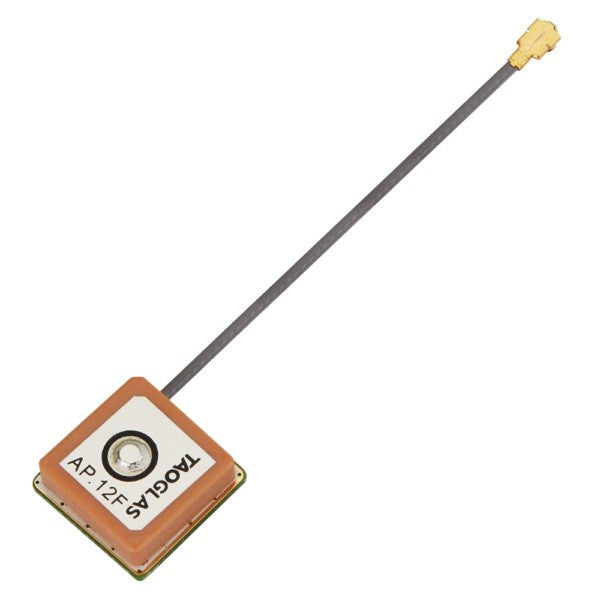

Das AP.12F wurde speziell für die Integration in GPS/GALILEO-Empfängermodule entwickelt, insbesondere in Geräten mit GSM-Sendern, wo Interferenzen und Sättigung auftreten können. Das AP.12F kombiniert eine 12 x 12 x 3,5 mm große, flache Keramik-Patchantenne mit einem zweistufigen rauscharmen Verstärker (LNA) und einem vorgeschalteten SAW-Filter. Das Modul ist mit einem ultradünnen Koaxialkabel ausgestattet. Das nur 5,6 mm hohe aktive Antennenmodul von Taoglas nutzt die XtremeGain™-Technologie für höchste Empfindlichkeit. Das AP.12F besteht aus zwei Funktionsblöcken: dem LNA und der Patchantenne. Vorgeschaltet ist ein SAW-Filter. Das AP.12F eignet sich besonders für kleine Geräte, bei denen der GSM-Sender nahe an der GPS/GALILEO-Antenne liegt. Es verhindert das Durchbrennen des LNA oder des Moduls durch Interferenzen des GSM-Senders außerhalb des Frequenzbandes.
Available in stock (>10 pcs)
1 Jahr eingeschränkte Garantie
14 Tage Rückgaberecht
Lebenslanger technischer Support
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
Signal empfangen:
- GPS L1
- GLONASS G1
- GALILEO E1
- BDS B1I/B1C
- SBAS L1
- QZSS L1

HF-Spezifikationen:
- GPS L1
- Galileo E1
- LNA-Verstärkung 28 dB
- Maximales Ausgangs-VSWR 2,0
- Polarisation RHCP
- Axialverhältnis max. 4,0 dB @Zenith
Merkmale:
- Breiter Eingangsspannungsbereich 1,8 V bis 5,5 V
- Geringer Stromverbrauch
- RoHS- und REACH-konform
Mechanische Daten:
- Abmessungen: 13,4 x 13,4 x 6 mm (Grundfläche)
- Gewicht: 22 g.
- Anschluss: IPEX (U.FL)
- Kabellänge: 45 mm Ø1,13 mm
- Montage: doppelseitiges 3M-Klebeband
