L1/L2/L5 Abgewinkelte Hochleistungs-Multiband-RTK-GNSS-Aktiv-Quad-Helix-Antenne
L1/L2/L5 Abgewinkelte Hochleistungs-Multiband-RTK-GNSS-Aktiv-Quad-Helix-Antenne
Tax excluded

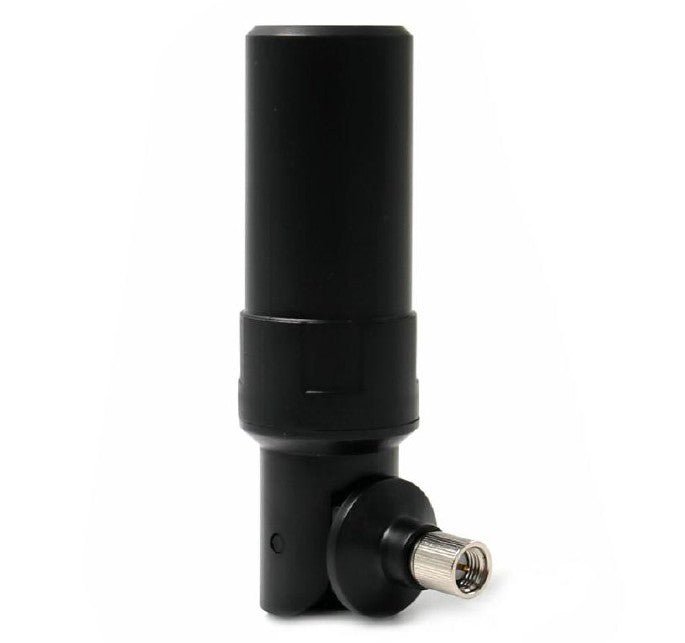

Beschreibung der abgewinkelten Hochleistungs-Multiband-RTK-GNSS-Aktiv-Quad-Helix-Antenne L1/L2/L5:
Dies ist eine abgewinkelte, aktive Multifrequenz-GNSS-Antenne mit hoher Genauigkeit für die Frequenzbänder GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5a/E5b, BDS B1I/B2I/B1C/B2a/B2b, SBAS L1/L5, QZSS L1/L2/L5 und IRNSS I5. Die Antenne ist für Anwendungen konzipiert, die eine höhere Genauigkeit erfordern, als sie mit reinen L1-Antennen erreichen kann. Dank ihrer spiralförmigen Struktur bietet sie in kompakter Bauform eine außergewöhnliche Strahlungscharakteristik, Polarisationsreinheit und hohe Effizienz.
Sie verfügt über einen integrierten SMA-Anschluss und robuste Komponenten in Automobilqualität (IP67). Diese Antenne eignet sich ideal für Anwendungen, die einen minimalen Integrationsaufwand erfordern, oder zur Nachrüstung bestehender Produkte. Die Antenne ist mit abgewinkelten SMA-Anschlüssen ausgestattet.
Available in stock (>10 pcs)
Abholverfügbarkeit konnte nicht geladen werden
Spezifikationen
Spezifikationen
Leistung passiver Antennen
|
Frequenz: |
1192–1231 MHz (L2, B2, G2, G3, E5B) |
1559-1606 MHz (L1, E1, B1, B1-2, G1) |
|
Maximale Effizienz |
46 % |
49% |
|
Polarisation |
RHCP |
RHCP |
|
Realisierter Gewinn |
1,1 dB |
0,5 dB |
|
Achsenverhältnis |
Maximal 1,2 dB im Zenit |
Maximal 0,9 dB im Zenit |
|
VSWR |
Max 2:1 |
Max 2:1 |
|
Strahlbreite |
135˚ |
125˚ |
|
Horizontale Abdeckung |
360˚ |
360˚ |
Signal empfangen:
- GPS L1/L2/L5
- GLONASS G1/G2/G3
- GALILEO E1/E5a/E5b
- BDS B1I/B2I/B1C/B2a/B2b
- SBAS L1/L5
- QZSS L1/L2/L5
- IRNSS I5
Phasenzentrumsvariation
- In der Azimutebene: ± 2 mm
- Bereits bei einem Höhenwinkel von 40 Grad: ± 2 mm
- Zwischen den Proben: ± 1 mm
- Über das Frequenzband: ± 2 mm
HF-Spezifikationen
- 30 dBic bei 1227 MHz (typisch)
- 28 dBic bei 1575 MHz (typisch)
- 28 dBic bei 1602 MHz (typisch)
- LNA-Verstärkung: 33 dB
- Rauschzahl: typisch 1,5 dB, maximal 2 dB
- Achsenverhältnis ≤3 dB
- Spannung: 3,0 bis 18 V
- Stromstärke: max. 45 mA
- Außerbanddämpfung: 40 dBc
- Gruppenlaufzeitabweichung: Weniger als 5 ns über die GNSS-Bänder
- Störfestigkeit außerhalb des Frequenzbandes: 30 V/m
- ESD-Schutzschaltung: 15 kV Luftentladungsmodell für den menschlichen Körper
Merkmale der aktiven Quad-Helix-Antenne:
- Quadrifilar-Helixantenne
- Gleichzeitiger GNSS-Empfang über GPS, GLONASS, Galileo und Beidou
- Robustes Design mit Schutzart IP67 und SMA-Anschluss
- Kleine Bauform
- unabhängig von der Bodenebene
- GIS-, RTK- und andere hochpräzise GNSS-Anwendungen
- Geringer Stromverbrauch
- Geringe Phasenzentrumsvariation über Azimut und Elevation sowie zwischen verschiedenen Proben
- Ultraleicht, ca. 28 g.
- Abmessungen 108 x 28 mm
- Elektronik in Automobilqualität
