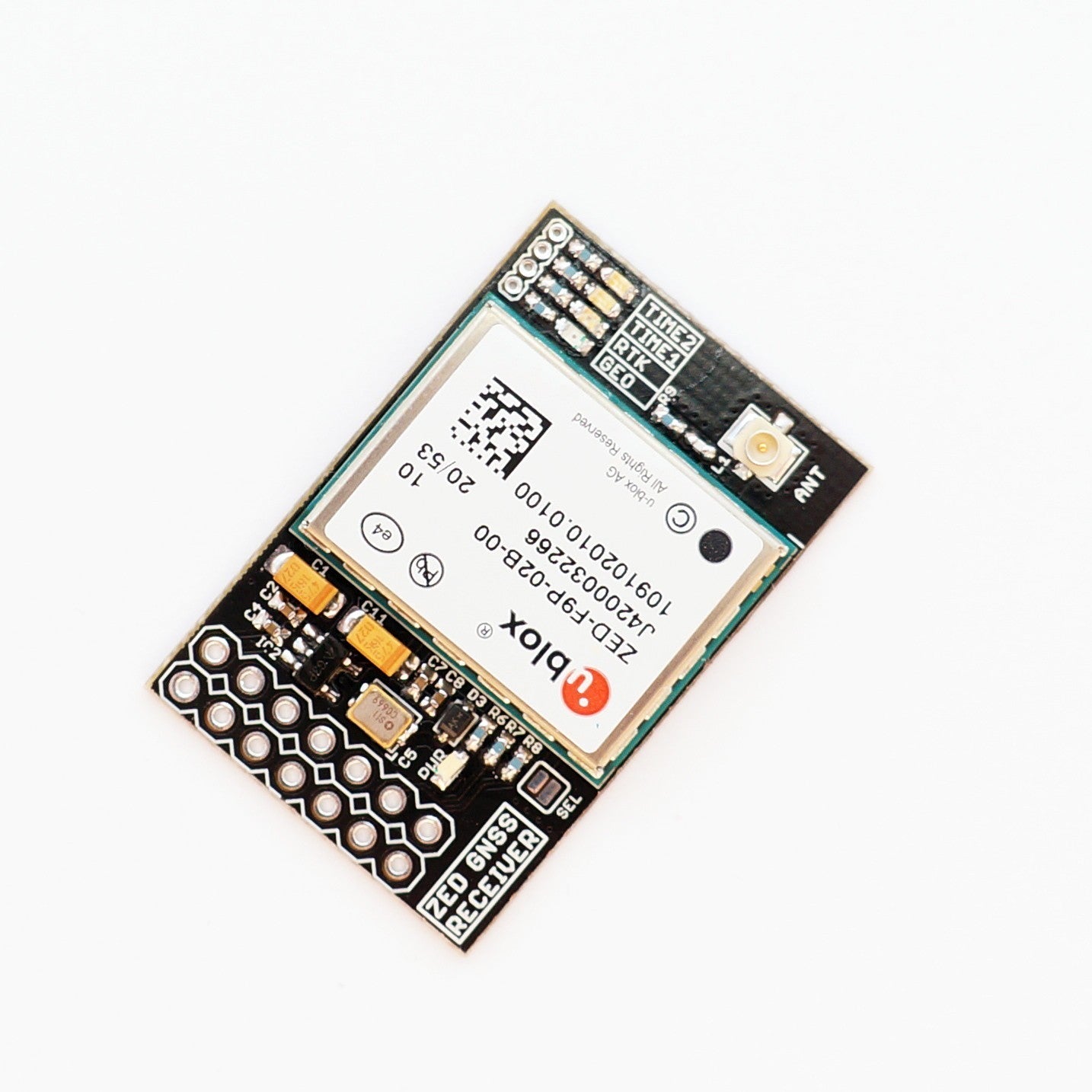

ZED-F9P RTK InCase PIN GNSS-Empfängerplatine mit IPEX (U.FL) und SAFEBoot-Pin
exkl. MwSt.
ZED-F9P Hochpräzisions-GNSS-Empfänger InCase PIN EVAL-Modul USB, I2C, UART, SPI mit IPEX (U.FL)-Antennenanschlüssen. L1/L2- oder L1/L5-Optionen. Basis- oder Rover-Betrieb. Der Multiband-Empfänger liefert in Sekunden Genauigkeit im Zentimeterbereich. Entwickelt für die einfache Integration in Ihr System oder Ihre Roboter. Neu entwickelt mit SAFEBoot-Pin.
Der ZED-F9P ist eine hochpräzise GNSS-Lösung, die für anspruchsvolle Anwendungen entwickelt wurde, bei denen Geschwindigkeit, Genauigkeit und Zuverlässigkeit wichtig sind. Mit einer in Sekunden erreichten Genauigkeit im Zentimeterbereich ist er darauf ausgelegt, die Entwicklung von Robotik und Industriesystemen zu beschleunigen und bietet eine flexible Integration sowie eine robuste Leistung in einem kompakten Formfaktor.
Auf Lager (>1000 Stk.)
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
Das ZED-F9P-Positionierungsmodul verfügt über die neue u-blox F9receiver-Plattform, die Multiband-GNSS für industrielle Anwendungen mit hohem Volumen in einem kompakten Formfaktor bereitstellt. Der ZED-F9P ist ein Multiband-GNSS-Modul mit integrierter u-blox Multiband-RTK-Technologie für Genauigkeit im Zentimeterbereich. Das Modul ermöglicht die präzise Navigation und Automatisierung beweglicher Industriemaschinen mithilfe eines kleinen, oberflächenmontierten Moduls.
Zwei Moduloptionen verfügbar - mit L1/L2-Bändern (ZED-F9P) und mit L1/L5-Bändern (ZED-F9P-15B). Die L1/L5-Option wird in urbanen Schluchten und ähnlichen komplexen Umgebungen besser funktionieren. Lesen Sie unseren Blogartikel L2 oder L5? (Was ist besser L2 oder L5 Band?) für weitere Details. Bitte beachten Sie, dass die Verwendung des L5-Bandes eine spezielle Konfiguration erfordert (https://www.u-blox.com/sites/default/files/documents/GPS-L5-configuration_AppNote_UBX-21038688.pdf)
Das ZED-F9P-Modul ist für eine einfache Integration und niedrige Einbaukosten mit minimaler e-BOM ausgelegt. Es eignet sich dank seiner kleinen Gehäusegröße, seines geringen Gewichts und seines niedrigen Stromverbrauchs hervorragend für den Massenmarkt. Der ZED-F9P gewährleistet die Sicherheit von Positions- und Navigationsinformationen durch die Verwendung sicherer Schnittstellen und fortschrittlicher Jamming- und Spoofing-Erkennungstechnologien.
Der ZED-F9P bietet Unterstützung für eine Reihe von Korrekturdiensten, die es jeder Anwendung ermöglichen, die Leistung entsprechend dem individuellen Bedarf der Anwendung zu optimieren. Der ZED-F9P verfügt über eine integrierte Unterstützung für Standard-RTCM-Korrekturen und unterstützt Navigation im Zentimeterbereich von lokalen Basisstationen oder von virtuellen Referenzstationen (VRS) in einem Network-RTK-Setup. Das Modul kann auf zukünftige SSR-Typ-Korrekturdienste aktualisiert werden, die für die Durchdringung des Massenmarktes geeignet sind.
- On-Board-Niedrigrausch-3,3V-Spannungsregler

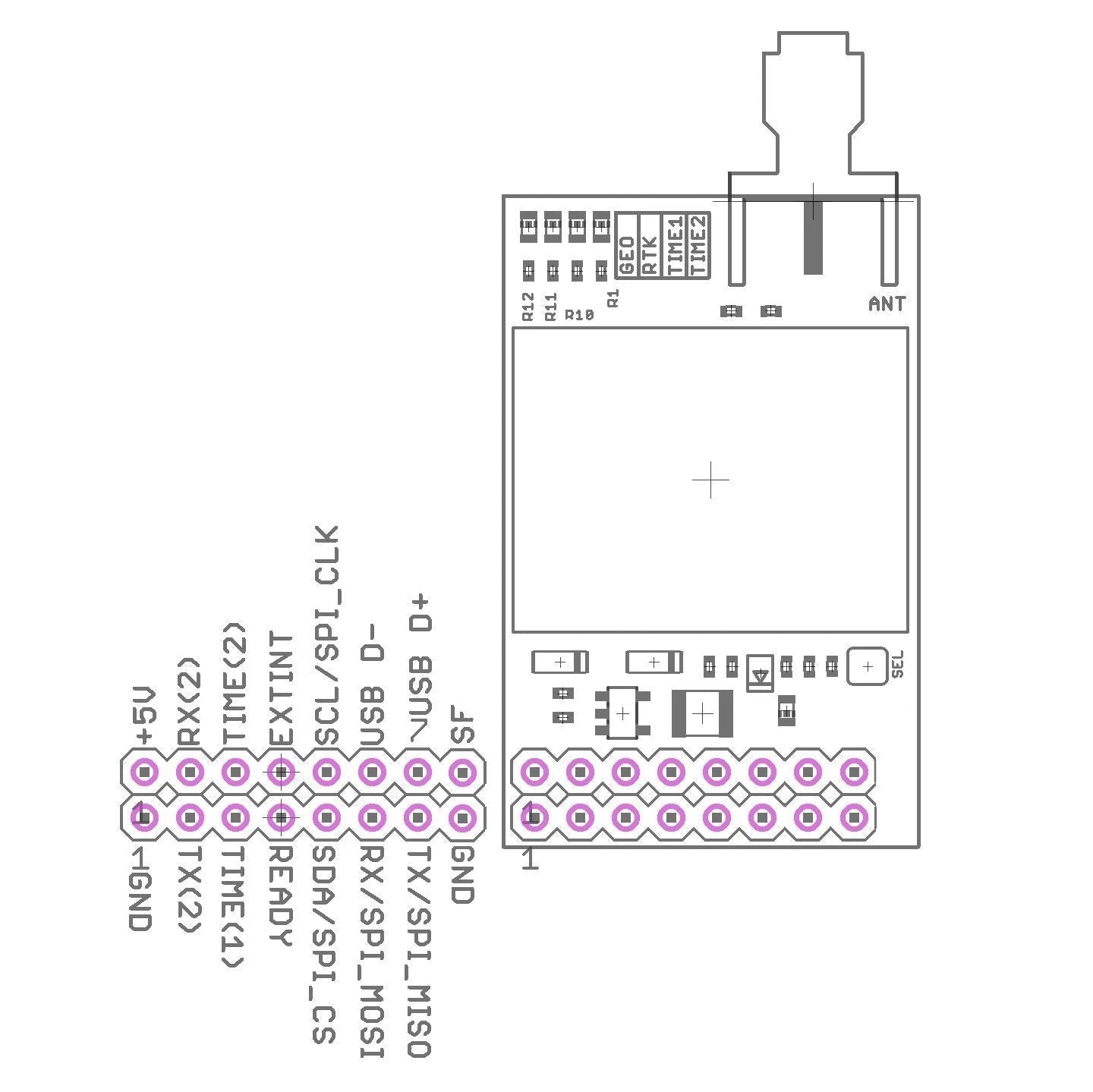

- USB, I2C (SDA,SCL), SPI und 2 Uart (Tx,Rx) Schnittstelle
- UF.L (IPEX) Kantenantennenanschlüsse
- u-center ublox (https://www.u-blox.com/en/product/u-center) GPS-Evaluierungssoftware
- Umfassende Visualisierungs- und Auswertungsfunktionen
- 2 TTL UART-Port, 1 I2C-Port, 1 USB-Port 1 SPI
- Zeitimpuls-LED, GEO-LED, RTK-LED (PIN für jede LED)
- Backup-Batterie
- Abmessungen: 35x23 mm ohne SMA
- Gewicht 4 Gramm
- Vollständig montiert und einsatzbereit
- 16 Löcher mit 2,54mm Raster
Die Platine kann für einen Basis- oder Rover-Betriebsmodus verwendet werden!
