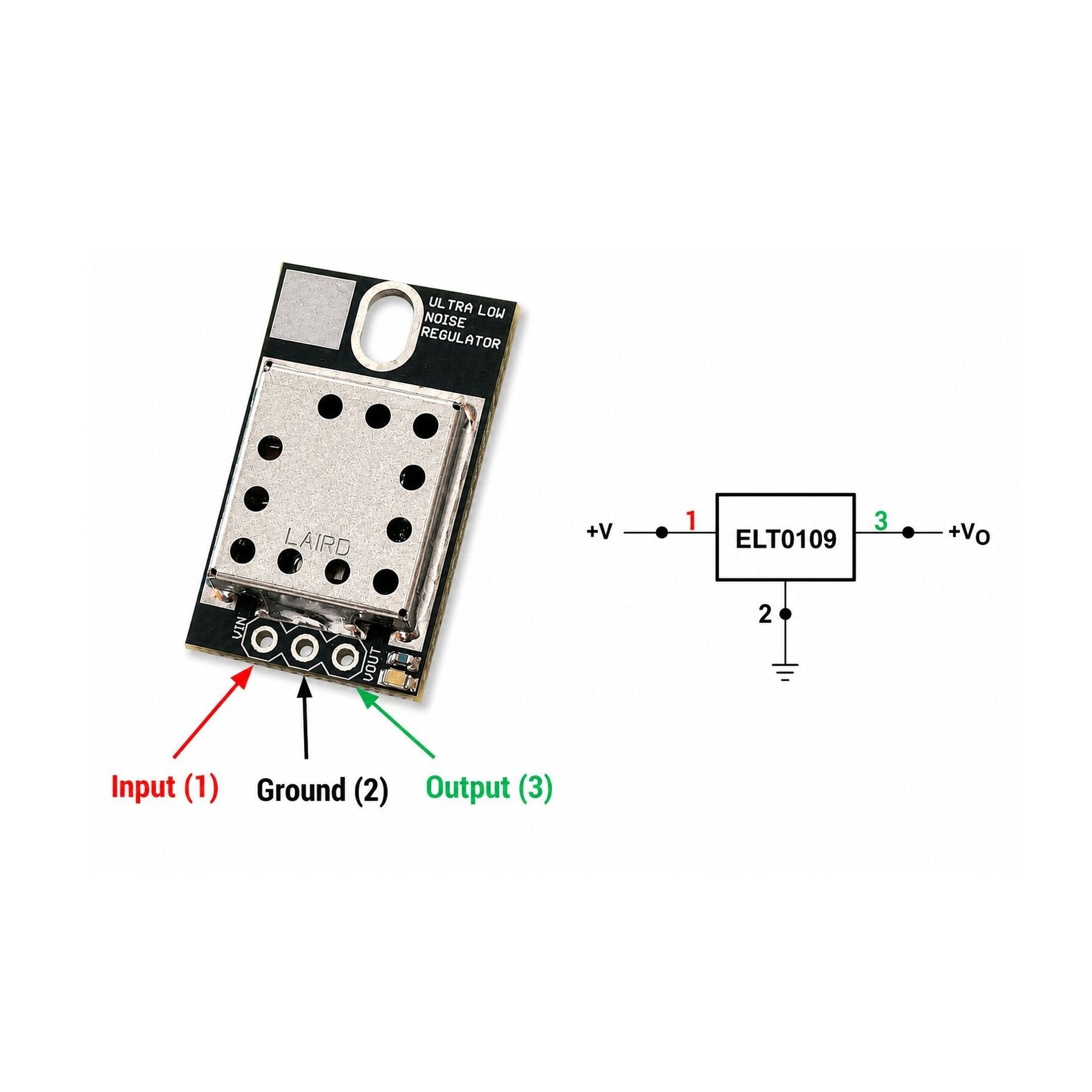

LT3045 LM31X-kompatibler, extrem rauscharmer LDO-Spannungsregler
LT3045 LM31X-kompatibler, extrem rauscharmer LDO-Spannungsregler
Tax excluded
Beschreibung des extrem rauscharmen LDO-Spannungsreglers:
Extrem rauscharmer Low-Dropout-Spannungsregler, entwickelt für die Aufrüstung von GPS-Platinen, GPSDO-Oszillatoren oder DAC-Stromleitungen. Die Platine ist kompatibel mit den Serien LM317 und LM78xx und lässt sich einfach aufrüsten. Sie verfügt über eine EMI-Abschirmung zur Rauschunterdrückung.
Lieferumfang:
- 1 Stück vollständig bestückte und getestete LT3045-Leiterplatte
Available in stock (>10 pcs)
Abholverfügbarkeit konnte nicht geladen werden
Spezifikationen
Spezifikationen
Merkmale des LT3045 LM31X:
- Extrem rauscharme LT3045 (0,8 µV RMS) Low-Dropout-Linearregler
- 0 – 15 V (Einzelausgang), 0,5 A
- LM317 TO220 kompatibles Layout
- Vertikale oder horizontale Montage
- EMI-Abschirmung zur Rauschunterdrückung
Technische Details zum LT3045 LM31X:
- Breiter Eingangsspannungsbereich: 1,8 V bis 20 V
- Ausgangsspannungsbereich: 0 V bis 15 V
- Ausgangsstrom: 500 mA
- Niedrige Dropout-Spannung: 260 mV
- Extrem niedriges RMS-Rauschen: 0,8 µVRMS (10 Hz bis 100 kHz)
- Extrem niedriges Punktrauschen: 2 nV/√Hz bei 10 kHz
- Extrem hohe PSRR: 76 dB bei 1 MHz
- Einzelner Widerstand programmiert Ausgangsspannung
- Eingebaute feste Strombegrenzung und thermische Abschaltung
- Leiterplattengröße: 25,4 x 15 mm (ca. 1,0" x 0,6")
- Vertikale oder horizontale Montage, kompatibel mit den meisten TO-220-Gehäuseformen.
- Betriebstemperaturbereich: –40 °C bis 125 °C
