ZED-F9P RTK GNSS-Empfängerplatine mit aktiver GNSS-Quad-Helix-Antenne
exkl. MwSt.
ZED-F9P hochpräzises GNSS-Empfänger-EVAL-Modul mit USB, I2C, UART, SPI und SMA-Antennenanschlüssen. Optionen L1/L2 oder L1/L5. Betrieb als Basis oder Rover. Der Multiband-Empfänger liefert Zentimetergenauigkeit in Sekunden. Mit leistungsstarker aktiver Multiband-GNSS-Quad-Helix-Antenne.
Das ZED-F9P Positionierungsmodul basiert auf der neuen u-blox F9 Empfängerplattform, die Multiband-GNSS für industrielle Anwendungen mit hohen Stückzahlen in kompakter Bauform bietet. ZED-F9P ist ein Multiband-GNSS-Modul mit integrierter u-blox Multiband-RTK-Technologie für Genauigkeit im Zentimeterbereich. Das Modul ermöglicht die präzise Navigation und Automatisierung beweglicher Industriemaschinen mit einem kleinen, oberflächenmontierten Modul.
Es gibt zwei Moduloptionen – mit den Bändern L1/L2 (ZED-F9P) und mit den Bändern L1/L5 (ZED-F9P-15B). Die L1/L5-Option funktioniert besser in Häuserschluchten und ähnlich schwierigen Umgebungen. Mehr dazu in unserem Blogartikel L2 oder L5? Bitte beachten Sie, dass die Nutzung des L5-Bandes eine spezielle Konfiguration erfordert.
Das ZED-F9P-Modul ist für eine einfache Integration und geringe Design-in-Kosten mit minimaler Stückliste ausgelegt. Dank kleiner Bauform, geringem Gewicht und niedrigem Stromverbrauch eignet es sich gut für den Massenmarkt. ZED-F9P schützt Positions- und Navigationsdaten durch sichere Schnittstellen und fortschrittliche Technologien zur Erkennung von Jamming und Spoofing.
ZED-F9P unterstützt verschiedene Korrekturdienste, sodass jede Anwendung ihre Leistung an die individuellen Anforderungen anpassen kann. ZED-F9P bietet integrierte Unterstützung für Standard-RTCM-Korrekturen und ermöglicht Navigation im Zentimeterbereich mit lokalen Basisstationen oder virtuellen Referenzstationen (VRS) in einem Netzwerk-RTK. Das Modul kann für künftige SSR-Korrekturdienste für den Massenmarkt aufgerüstet werden.
Auf Lager (>1000 Stk.)
Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.
Abholverfügbarkeit konnte nicht geladen werden
Produktmerkmale
Produktmerkmale
- Ultra-rauscharmer 3,3-V-Spannungsregler auf dem Board mit Rauschen von 2 nV/Hz

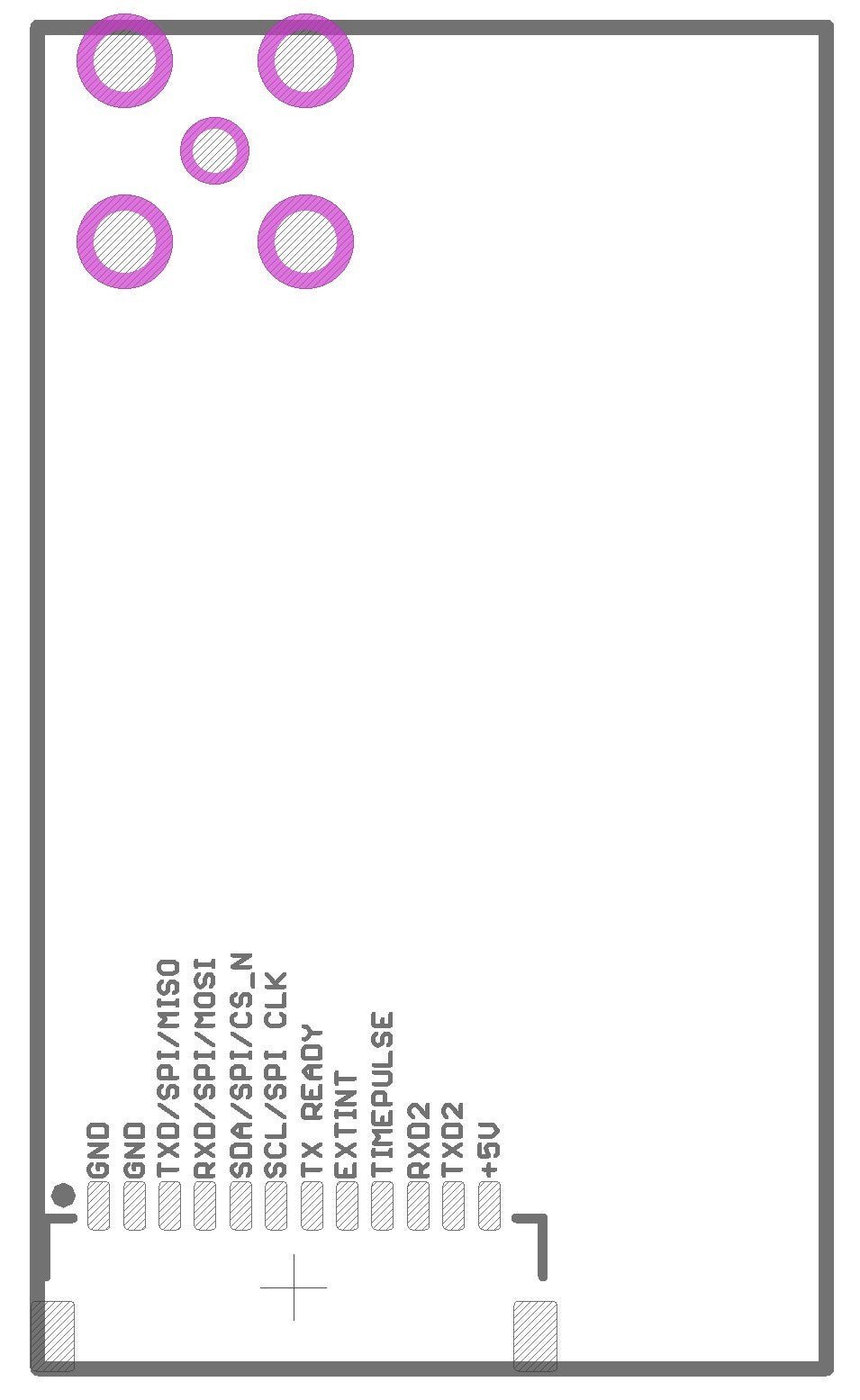

- USB-, I2C- (SDA, SCL), SPI- und 2 UART-Schnittstellen (Tx, Rx)
- SMA-Antennenanschlüsse
- u-center ublox Evaluierungssoftware
- Umfangreiche Visualisierungs- und Auswertungsfunktionen
- Timepulse-LED, GEO-LED, RTK-LED
- Backup-Superkondensator
- Abmessungen: 38 x 22 mm
- Gewicht: 9 g
- Vollständig montiert und sofort einsatzbereit
- 12-poliger JST SH-Anschluss

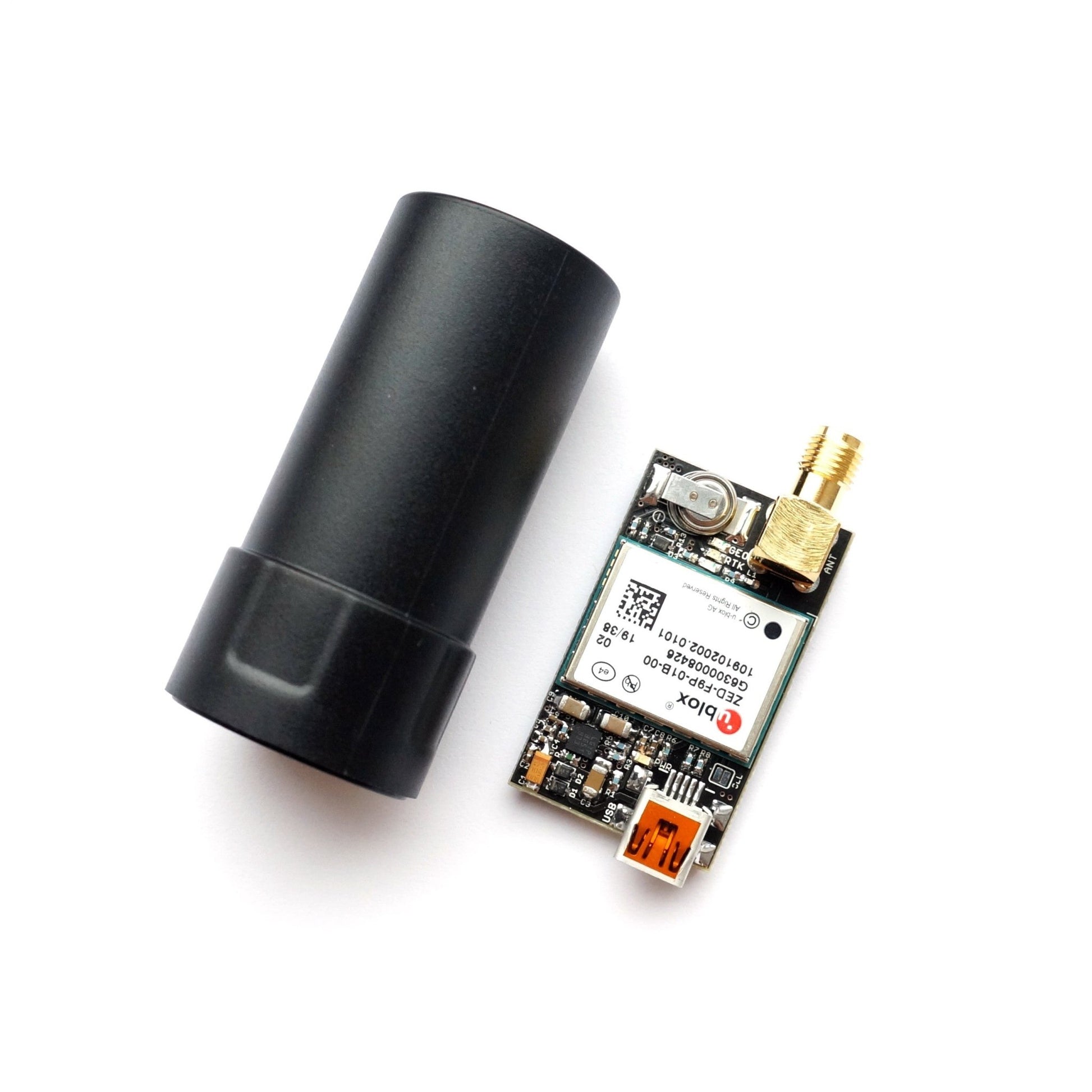

Lieferumfang:
- Empfängerboard – 1 Stück
- Aktive Quad-Helix-Antenne – 1 Stück
