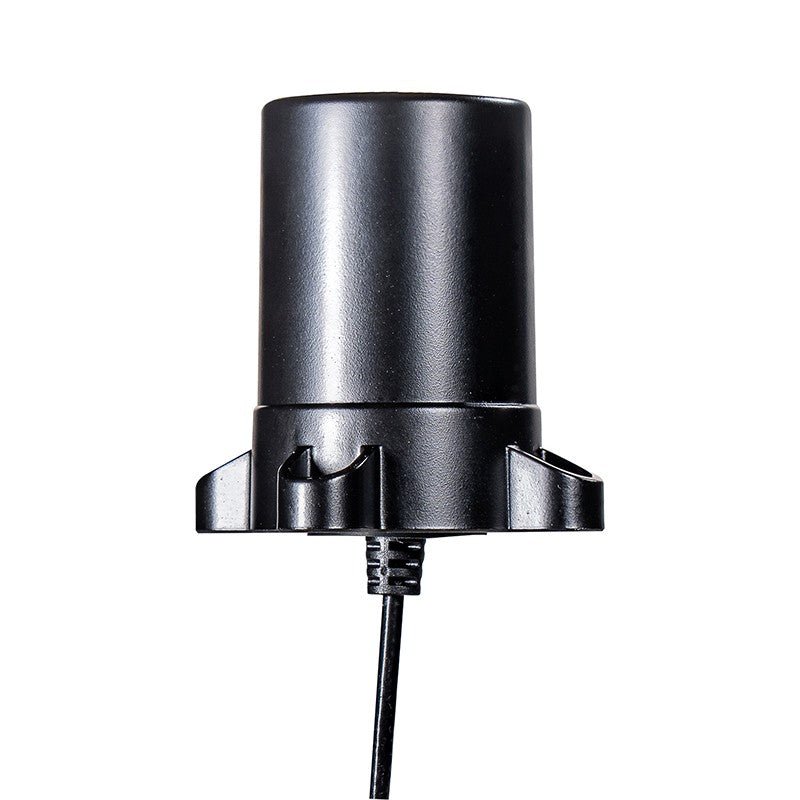

L1/L2b Panel Mounted High Performance Multi band RTK GNSS Active Quad Helix Antenna - ELT0168 - 1

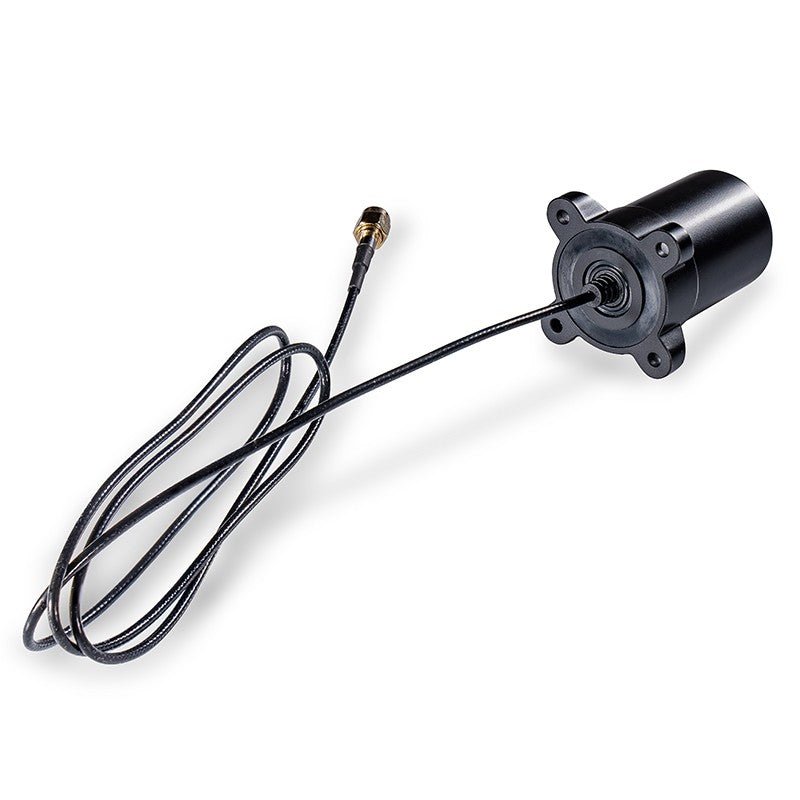

L1/L2b Panel Mounted High Performance Multi band RTK GNSS Active Quad Helix Antenna - ELT0168 - 2

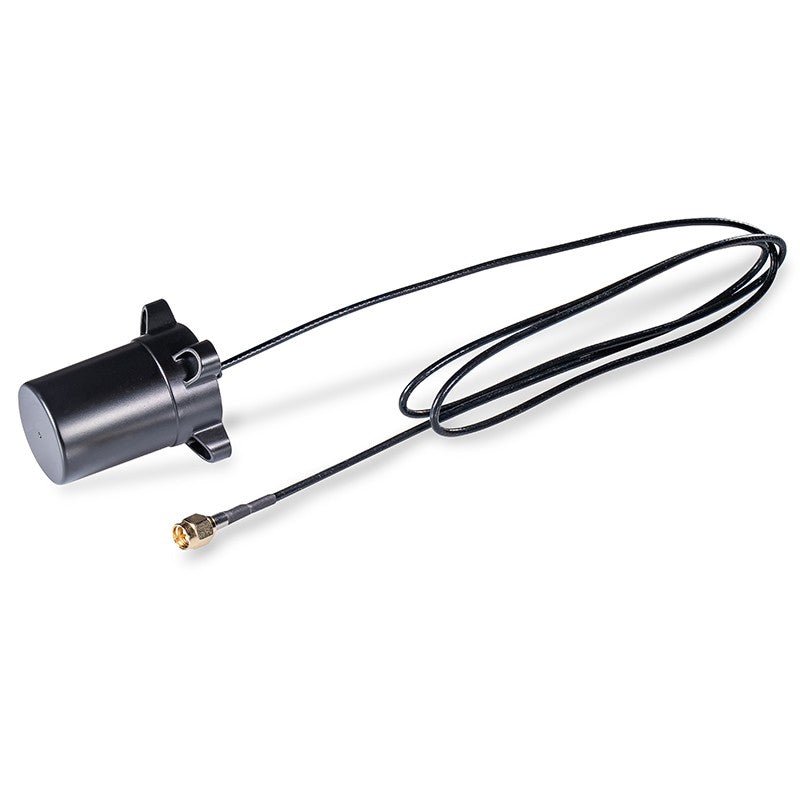

L1/L2b Panel Mounted High Performance Multi band RTK GNSS Active Quad Helix Antenna - ELT0168 - 3

Das Bild dient nur zur Veranschaulichung. Bitte beachten Sie die Produktbeschreibung.

Produktmerkmale

Leistung passiver Antennen

Frequenz:	1192–1231 MHz (L2, B2, G2, G3, E5B)	1559-1606 MHz (L1, E1, B1, B1-2, G1)
Maximale Effizienz	46 %	49%
Polarisation	RHCP	RHCP
Realisierter Gewinn	1,1 dB	0,5 dB
Achsenverhältnis	Maximal 1,2 dB im Zenit	Maximal 0,9 dB im Zenit
VSWR	Max 2:1	Max 2:1
Strahlbreite	135˚	125˚
Horizontale Abdeckung	360˚	360˚

Signal empfangen:

GPS L1/L2
GLONASS G1/G2/G3
GALILEO E1/E5b
BDS B1I/B2I/B1C/B2b
SBAS L1
QZSS L1/L2

Hochleistungsfähige Multiband-RTK-GNSS-Aktiv-Quad-Helix-Antenne

Phasenzentrumsvariation

In der Azimutebene: max. 10 mm
Bereits ab einem Neigungswinkel von 40 Grad: maximal 10 mm
Abstand zwischen den Proben: max. 5 mm
Über das gesamte Frequenzband: max. 10 mm

HF-Spezifikationen

30 dBic bei 1227 MHz (typisch)
28 dBic bei 1575 MHz (typisch)
28 dBic bei 1602 MHz (typisch)

LNA-Verstärkung: 32 dB
Rauschzahl: typisch 1,5 dB, maximal 2 dB
Spannung: 3,0 bis 18 V
Stromstärke: max. 45 mA
Außerbanddämpfung: 40 dBc
Gruppenlaufzeitabweichung: Weniger als 5 ns über die GNSS-Bänder
Störfestigkeit außerhalb des Frequenzbandes: 30 V/m
ESD-Schutzschaltung: 15 kV Luftentladungsschutz für den menschlichen Körper

Mechanische Daten:

Abmessungen: Ø38,0 x 49,1 mm
Gewicht (ohne Kabel): 22 g.
Anschluss: SMA
Kabellänge: 0,6 m
Montage: Schraube

Merkmale der aktiven Quad-Helix-Antenne:

Quadrifilar-Helixantenne
Gleichzeitiger GNSS-Empfang über GPS, GLONASS, Galileo und Beidou
Robustes Gehäuse mit Schutzart IP67 und SMA-Anschlusskabel
Kleine Bauform
unabhängig von der Bodenebene
GIS-, RTK- und andere hochpräzise GNSS-Anwendungen
Geringer Stromverbrauch
Geringe Phasenzentrumsvariation über Azimut und Elevation sowie zwischen verschiedenen Proben
Elektronik in Automobilqualität

Produktdetails

Materialien & Pflege

NDAA-Erklärung

L1/L2b Panelmontierte Hochleistungs-Multiband-RTK-GNSS-Aktiv-Quad-Helix-Antenne

Name: L1/L2b Panelmontierte Hochleistungs-Multiband-RTK-GNSS-Aktiv-Quad-Helix-Antenne
Brand: GNSS Store
Price: 98.99 EUR
Availability: InStock

Artikelnummer: ELT0168

Barcode: 4751046551686

OEM-Anpassung verfügbar

B2B-Großhandelspreise verfügbar

Registrieren Sie sich als Großhandelskunde, um Sonderpreise und Mengenrabatte für viele Produkte zu erhalten.

B2B-Beratung anfordern

€98,99

exkl. MwSt.

Beschreibung der leistungsstarken, aktiven Quad-Helix-Antenne für L1/L2b-Multiband-RTK-GNSS:

Dies ist eine aktive, hochpräzise GNSS-Antenne für die Panelmontage in den Frequenzbändern GPS L1/L2, GLONASS G1/G2/G3, GALILEO E1/E5b, BDS B1I/B2I/B1C/B2b, SBAS L1 und QZSS L1/L2. Die Antenne ist für Anwendungen konzipiert, die eine höhere Genauigkeit erfordern als reine L1-Antennen. Dank ihrer spiralförmigen Struktur bietet sie in kompakter Bauform eine außergewöhnliche Strahlungscharakteristik, Polarisationsreinheit und hohe Effizienz. Sie verfügt über ein integriertes Kabel mit SMA-Stecker und robuste Komponenten in Automobilqualität (Schutzart IP67). Diese Antenne eignet sich ideal für Anwendungen mit geringem Integrationsaufwand oder zur Nachrüstung bestehender Produkte.

WARNUNG: Beim Betrieb des Geräts mit einem Netzteil dürfen geerdete Antennen NUR angeschlossen werden, wenn das Gerät ausgeschaltet ist.
